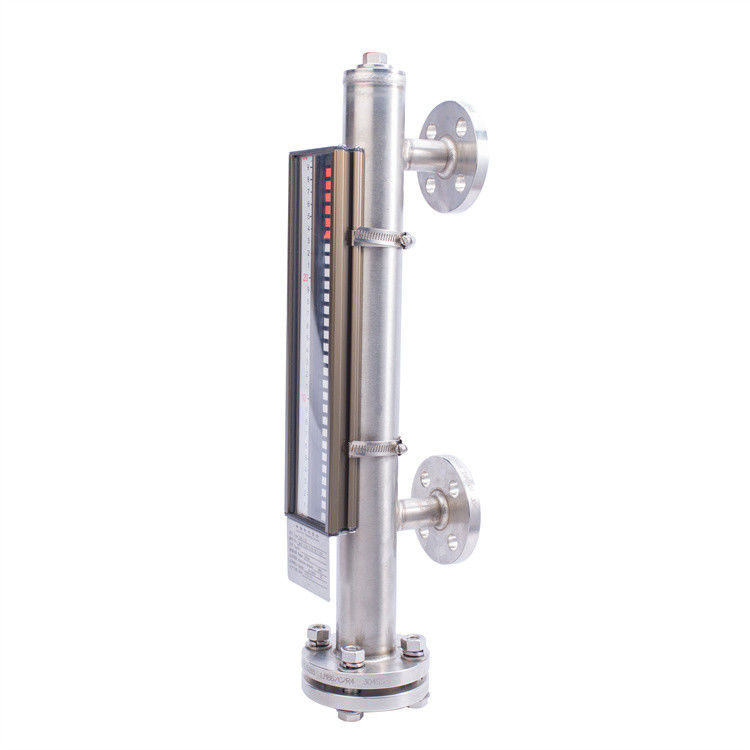

Μαγνητικό φλαπ Μετρητή επιπέδου υγρού Μηχανή μέτρησης επιπέδου υγρού 4-20mA

Μετρητής στάθμης υγρού τύπου φλοτέρ μαγνητικό τηλεχειριστήριο UZ-AY

Όπως φαίνεται στο σχήμα, ο μετρητής στάθμης υγρού αποτελείται κυρίως από πέντε μέρη: κύριο σώμα, μαγνητικός πλωτήρας, αισθητήρας, πομπός και οθόνη. Η αρχή λειτουργίας του είναι ότι ο μαγνητικός πλωτήρας στο κύριο σώμα έλκει ταυτόχρονα τον διακόπτη καλαμιού στην αντίστοιχη θέση του αισθητήρα καθώς η στάθμη του υγρού ανεβαίνει και πέφτει, έτσι ώστε η συνολική αντίσταση (ή τάση) στον αισθητήρα να αλλάζει ανάλογα, και στη συνέχεια η η αντίσταση (ή η τάση) μετατρέπεται σε τυπική έξοδο σήματος ρεύματος 4-20 mA.DC μέσω του πομπού και, στη συνέχεια, ο ψηφιακός ελεγκτής στάθμης υγρού της σειράς WXDZ που παράγεται ειδικά από το εργοστάσιό μας εμφανίζει τη στάθμη υγρού και ρυθμίζει τους συναγερμούς άνω και κάτω ορίου για την επίτευξη έλεγχος θέσης ή ρύθμιση της στάθμης του υγρού. Επιπλέον, μπορεί επίσης να συνδυαστεί με την ψηφιακή οθόνη φωτεινής στήλης τύπου WXDZ που παράγεται από το εργοστάσιό μας και η οθόνη είναι πιο διαισθητική. Ή μπορεί να συνδυαστεί με οποιαδήποτε άλλη οθόνη ή ρυθμιστή που μπορεί να δεχτεί είσοδο σήματος 4-20 mA.DC για να επιτύχει απομακρυσμένη απεικόνιση, έλεγχο θέσης, διακοπτόμενη ή συνεχή ρύθμιση PID της στάθμης του υγρού.
Βασικές παράμετροι
Εύρος μέτρησης: (200-6000) mm, ο ειδικός εκτεταμένος τύπος μπορεί να κατασκευαστεί τμηματικά.
Ακρίβεια: 10mm
Μέση θερμοκρασία: ≤450℃
Πίεση λειτουργίας: ≤32MPa
Μέση πυκνότητα: ≥0,45 g/cm3
Μέσο ιξώδες: ≤0,4Pa·S
Σήμα εξόδου: (4～20)mA·DC
Τροφοδοσία: 24V·DC±5%
Ηλεκτρική διεπαφή: M20×1,5 εσωτερικό σπείρωμα
Επίπεδο αντιεκρηκτικής προστασίας: εγγενώς ασφαλής τύπος ExiaIICT1～T6
Επίπεδο προστασίας: IP65


ξυπνώντας αρχή
Ο μετρητής στάθμης υγρού με μαγνητική στήλη αναστροφής σειράς UHZ/C βασίζεται στην αρχή της άνωσης και της μαγνητικής ζεύξης. Ο μαγνητικός πλωτήρας στον κύλινδρο μέτρησης οδηγεί τη δίχρωμη αναδιπλούμενη στήλη στην εξωτερική οθόνη του κυλίνδρου μέτρησης να περιστρέφεται κατά 180°C και να εμφανίζεται κόκκινη (αντίστροφα) καθώς αυξάνεται (μειώνεται) η στάθμη υγρού που πρόκειται να μετρηθεί. Περιστρέψτε 180°C και εμφανίστε λευκή) για να επιτύχετε τον σκοπό της μέτρησης και εμφάνισης της θέσης της μετρούμενης στάθμης υγρού. Η συγκεκριμένη εξήγηση είναι: Ο μετρητής στάθμης υγρού με μαγνητική στήλη αναστροφής σειράς UHZ/C έχει μια κοιλότητα που φιλοξενεί τον πλωτήρα, τον οποίο ονομάζουμε κύριο σωλήνα ή κέλυφος. Σχηματίζει έναν σύνδεσμο με το δοχείο μέσω φλαντζών ή άλλων διεπαφών. Με αυτόν τον τρόπο, το εσωτερικό της κοιλότητας Η στάθμη του υγρού βρίσκεται στο ίδιο ύψος με τη στάθμη του υγρού στο δοχείο, έτσι ο πλωτήρας στην κοιλότητα θα ανεβαίνει και θα πέφτει με την άνοδο και την πτώση της στάθμης του υγρού στο δοχείο. Δεν μπορούμε να δούμε τη στάθμη του υγρού αυτή τη στιγμή, έτσι εγκαταστήσαμε έναν πλωτήρα έξω από την κοιλότητα. Οθόνη αναδιπλούμενης στήλης, γιατί όταν φτιάχναμε τον πλωτήρα, εγκαταστήσαμε έναν μαγνητικό χάλυβα στη διασταύρωση του πλωτήρα που βυθίζεται στο υγρό και στο επιπλέον μέρος. Όταν αυτό και ο πλωτήρας ανεβαίνουν και πέφτουν με τη στάθμη του υγρού, ο μαγνητισμός του μεταδίδεται στην αναδιπλούμενη στήλη μέσω του κελύφους. Οθόνη, πιέστε τη στήλη μαγνητικής αναστροφής για να αναστρέψετε 180°. δεδομένου ότι η μαγνητική αναδιπλούμενη στήλη είναι ένας κύλινδρος που αποτελείται από δύο ημικύλινδρους, κόκκινο και λευκό, το χρώμα έξω από την οθόνη προς την αναδιπλούμενη στήλη θα αλλάξει μετά την αναστροφή 180° (κόκκινο κάτω από τη στάθμη του υγρού, λευκό πάνω από τη στάθμη του υγρού) . διασταύρωση των δύο χρωμάτων είναι το ύψος της στάθμης του υγρού. Κάθε μαγνητική αναδιπλούμενη στήλη έχει μια δίχρωμη αξονικά συμμετρική δομή. Η απόσταση μεταξύ των δύο μαγνητικών αναδιπλούμενων στηλών είναι 10 mm ή 20 mm. Το λευκό και το κόκκινο χρησιμοποιούνται για να υποδείξουν το τμήμα αερίου και το τμήμα υγρής φάσης αντίστοιχα. Μπορείτε επίσης να επιλέξετε το κάτω μέρος λευκό για να υποδείξει το υγρό μέρος και το επάνω μέρος κόκκινο για να υποδείξει το αέριο. μέρος. Η τομή του κόκκινου και του λευκού είναι το όριο μεταξύ της υγρής φάσης και της αέριας φάσης. Αυτός ο μετρητής στάθμης υγρού μπορεί επίσης να χρησιμοποιηθεί για μέτρηση διεπαφής μεταξύ δύο μέσων με διαφορετικές πυκνότητες.
Ο τύπος ελέγχου μετρητή στάθμης υγρού στήλης μαγνητικής αναδιπλούμενης στήλης UHZ/C βασίζεται στον μετρητή στάθμης υγρού με μαγνητική πλάκα και προσθέτει έναν μαγνητικό διακόπτη. Κατά την παρακολούθηση της στάθμης του υγρού, το σήμα μαγνητικού διακόπτη μπορεί να χρησιμοποιηθεί για τον έλεγχο ή τον συναγερμό της στάθμης του υγρού. εξ αποστάσεως Ο τύπος μετάδοσης είναι η προσθήκη ενός αισθητήρα μετάδοσης 4~20 mA με βάση το μετρητή στάθμης υγρού της μαγνητικής στήλης αναστροφής. Κατά την παρακολούθηση της στάθμης του υγρού επί τόπου, οι αλλαγές στη στάθμη του υγρού μεταδίδονται στο δωμάτιο ελέγχου μέσω του αισθητήρα μετάδοσης, των καλωδίων και των οργάνων για να επιτευχθεί ο τηλεχειρισμός. Παρακολούθηση και έλεγχος.

Προσδιορισμός

Χαρακτηριστικά προϊόντος μετρητή στάθμης υγρού με μαγνητική στήλη αναστροφής σειράς UHZ/C
Τα βρεγμένα μέρη του μετρητή στάθμης στήλης μαγνητικής ανατροπής σειράς UHZ/C είναι κατασκευασμένα από PTFE με επένδυση 321, 316, 316L, 304, 321 (πολυτετραφθοροαιθυλένιο), PVC, PP και άλλα υλικά. Η λειτουργία είναι σταθερή και αξιόπιστη. Αυτό το προϊόν συμμορφώνεται με το HG/ T2742-95, η φλάντζα συμμορφώνεται με το πρότυπο HG/20592-97. Τα χαρακτηριστικά του προϊόντος είναι πολύ σημαντικά:
1. Το σχέδιο είναι απλό, συμπαγές, στιβαρό και αξιόπιστο, έχει μεγάλη διάρκεια ζωής, δεν χρειάζεται συντήρηση και μπορεί να εγκατασταθεί και να χρησιμοποιηθεί σε εξωτερικούς χώρους για πολλά χρόνια.
2. Ο σωλήνας μέτρησης είναι πλήρως απομονωμένος από το τμήμα ένδειξης στάθμης υγρού, τον πομπό στάθμης υγρού και τον διακόπτη συναγερμού όσον αφορά την πίεση και την αντίσταση αερίου.
3. Ευρεία περιοχή πίεσης εργασίας, αντίσταση πίεσης ≤16MPa.
4. Ευρύ φάσμα θερμοκρασίας λειτουργίας, συνηθισμένος τύπος ≤350℃,
Τύπος τηλεχειριστηρίου ≤80℃, αντιδιαβρωτικός τύπος ≤120℃
5. Χρησιμοποιείται ευρέως για τη μέτρηση στάθμης εξαιρετικά διαβρωτικών, εύφλεκτων, εκρηκτικών, τοξικών και άλλων υγρών.
6. Κάθε μοντέλο μπορεί να εξοπλιστεί με έναν ή περισσότερους διακόπτες συναγερμού διατήρησης ενεργοποίησης/απενεργοποίησης για την πραγματοποίηση αυτόματου συναγερμού υψηλών και χαμηλών επιπέδων υγρού.
7. Κάθε μοντέλο μπορεί να εξοπλιστεί με έναν προαιρετικό αισθητήρα στάθμης υγρού 4-20mA για την επίτευξη απομακρυσμένης κεντρικής μέτρησης και ελέγχου.
Τα προϊόντα μετρητών στάθμης υγρού με μαγνητική στήλη αναστροφής σειράς UHZ/C ισχύουν για
Ο μετρητής στάθμης μαγνητικής αναδιπλούμενης στήλης σειράς UHZ/C μπορεί να χρησιμοποιηθεί ευρέως σε διάφορες δεξαμενές αποθήκευσης υγρών, δεξαμενές αποθήκευσης, δεξαμενές αποθήκευσης υγρών, δεξαμενές αντίδρασης, δεξαμενές ζύμωσης κ.λπ. . Προϊόντα πετρελαίου, υγροποιημένο αέριο, υγρή αμμωνία, ισχυρά οξέα και αλκαλικά υγρά, τύμπανα λεβήτων εργοστασίων ηλεκτροπαραγωγής, εξαεριστές, δεξαμενές αποστράγγισης, δεξαμενές νερού επιστροφής, θερμαντήρες υψηλής και χαμηλής πίεσης, συμπυκνωτές, εξατμιστές και άλλα δοχεία πίεσης με επένδυση 321, 304, 321+ (F46, F4, PTFE), 316, 316L, στάθμη υγρού μεσαίου υγρού συμβατό με PVC, PP, επιφάνεια υγρού και δύο διαφορετικές μέτρηση και οθόνη διεπαφής μέσων. Υπάρχει μια ποικιλία μορφών εγκατάστασης για να επιλέξουν οι χρήστες για να προσαρμοστούν στις απαιτήσεις διαφορετικών περιστάσεων και περιβαλλόντων. Δύο τύποι αντιεκρηκτικών, εγγενώς ασφαλείς και αντιεκρηκτικοί, μπορούν να ικανοποιήσουν τις απαιτήσεις διαφορετικών περιστάσεων χρήσης.
Πρόσθετες επιλογές λειτουργίας μετρητή στάθμης υγρού με μαγνητική στήλη αναστροφής σειράς UHZ/C
Για να καλύψετε τις ανάγκες διαφορετικών περιστάσεων και περιβαλλόντων, μπορούν να προστεθούν οι ακόλουθες επιλογές:
1. Κάθε μοντέλο μπορεί να εξοπλιστεί με έναν προαιρετικό παθητικό αυτοσυντηρούμενο διακόπτη συναγερμού ON/OFF για την πραγματοποίηση αυτόματου ελέγχου ή συναγερμού υψηλών και χαμηλών επιπέδων υγρού.
2. Κάθε μοντέλο μπορεί να εξοπλιστεί με έναν προαιρετικό αισθητήρα στάθμης υγρού 4-20mA για την επίτευξη απομακρυσμένης κεντρικής μέτρησης και ελέγχου.
3. Η βαλβίδα αποστράγγισης στο κάτω μέρος του μετρητή στάθμης υγρού διευκολύνει την αποστράγγιση κατά τη χρήση.

,

Συσκευασία & Παράδοση


FAQ
1. Ε: Ποιες πληροφορίες πρέπει να παρέχονται για να επιλέξετε το κατάλληλο μοντέλο;
Α: Πεδίο εφαρμογής, Ονομαστική πίεση, Μέση & μεσαία θερμοκρασία, Τροφοδοτικό, Έξοδος,
Εύρος ροής, Ακρίβεια, Σύνδεση και άλλες παράμετροι.
2. Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε εγκεκριμένος κατασκευαστής ISO, ειδικευμένος στα όργανα μέτρησης στάθμης και ροής.
Οι υπηρεσίες OEM & ODM είναι διαθέσιμες. Καλώς ήρθατε να μας επισκεφθείτε στην Κίνα.
3. Ε: Ποιο είναι το MOQ σας;
Α: Για να ξεκινήσουμε τη συνεργασία μας, η παραγγελία δείγματος είναι αποδεκτή.
4. Ε: Ποια είναι η ημερομηνία παράδοσής σας για τον μετρητή ροής πετρελαίου ντίζελ Intelligent Mini Micro Turbine Fuel Oil;
Α: Η ημερομηνία παράδοσης είναι περίπου 3-15 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής.
5. Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α: Υποστηρίζουμε T/T, PayPal, Western Union.
Για παραγγελία μαζικής παραγωγής, είναι 30% προκαταβολή και 70% υπόλοιπο πριν από την αποστολή.
6. Ε: Έχετε εγγύηση για τον μετρητή ροής;
Α: Ναι, έχουμε την εγγύηση 12 μηνών.
