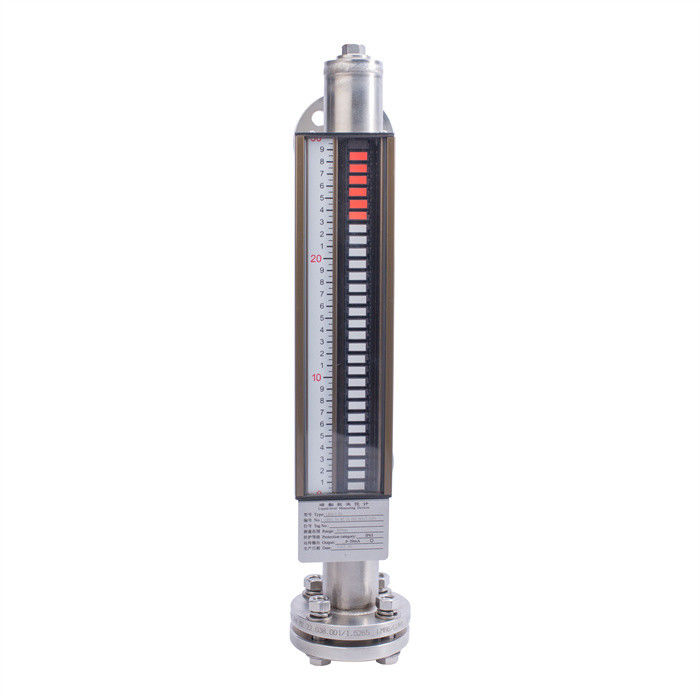

Μηχανή μέτρησης επιπέδου υγρού με μαγνητικό φλαπ



Περιγραφή

UHZ/C μαγνητικός μετρητής επιπέδου στήλης αναστροφής (γνωστός επίσης ως μαγνητικός μετρητής επιπέδου πλακέτας αναστροφής, μετρητής επιπέδου πλακέτας αναστροφής, μετρητής επιπέδου πλεύσης, μαγνητικός μετρητής επιπέδου,το μέτρο επιπέδου πλεύσης (magnetic float level meter) βασίζεται στην αρχή του μαγνητισμούΜια συσκευή ειδικά σχεδιασμένη για τη μέτρηση του επιπέδου του υγρού με βάση αρχές όπως ο νόμος του Kimide και έξυπνα συνδυασμένη με τα χαρακτηριστικά της μηχανικής μετάδοσης.το μαγνητικό μετρητή επιπέδου υγρού με πλευρική στήλη είναι το βασικό προϊόν, και τα υπόλοιπα Διάφορα προϊόντα είναι επεκτάσεις που βασίζονται σε αυτό, ενώ η ανίχνευση του επιπέδου υγρού, τους δίνουμε πιο πρακτικές λειτουργίες.

ξύπνημα Αρχή
Το μέτρο επιπέδου υγρού σε μαγνητική στήλη στροφής σειράς UHZ/C βασίζεται στην αρχή της ανύψωσης και της μαγνητικής ζεύξης. The magnetic float in the measuring cylinder drives the two-color flip column on the external display of the measuring cylinder to rotate 180°C and display red (reverse) as the liquid level to be measured increases (decreases)- περιστρέφεται κατά 180°C και εμφανίζεται με λευκό) για να επιτευχθεί ο σκοπός της μέτρησης και της εμφάνισης της θέσης του μετρούμενου επιπέδου υγρού.UHZ / C σειρά μαγνητική στήλη flip μέτρηση επιπέδου υγρού έχει ένα κενό που φιλοξενεί το πλωτόΧρησιμοποιείται για να συνδέει το δοχείο με το δοχείο μέσω φλάντζων ή άλλων διεπαφών.το εσωτερικό της κοιλότητας Το επίπεδο υγρού είναι στο ίδιο ύψος με το επίπεδο υγρού στο δοχείο, έτσι ώστε ο πλωτής στην κοιλότητα θα αυξηθεί και να πέσει με την άνοδο και την πτώση του επιπέδου του υγρού στο δοχείο, δεν μπορούμε να δούμε το επίπεδο του υγρού αυτή τη στιγμή, έτσι εγκαταστήσαμε έναν πλωτή έξω από την κοιλότητα.Εμφάνιση στήλης αναστροφήςΓιατί όταν φτιάξαμε το πλωτό, εγκατέστησα ένα μαγνητικό ατσάλι στη διασταύρωση του πλωτού που βυθίζεται στο υγρό και το πλωτό μέρος.ο μαγνητισμός του μεταδίδεται στη στήλη αναστροφής μέσω του κέλυφου. Εμφάνιση, σπρώξτε τη μαγνητική στήλη αναστροφής για να αναστρέψετε 180°, δεδομένου ότι η μαγνητική στήλη αναστροφής είναι ένας κύλινδρος που αποτελείται από δύο ημικύλινδρους, κόκκινο και λευκό,το χρώμα έξω από την οθόνη προς τη στήλη αναστροφής θα αλλάξει μετά την αναστροφή 180 ° (κόκκινο κάτω από το επίπεδο υγρούΚάθε μαγνητική στήλη έχει μια διχρωματική αξιακά συμμετρική δομή.Η απόσταση μεταξύ των δύο μαγνητικές στήλες είναι 10mm ή 20mmΤο λευκό και το κόκκινο χρησιμοποιούνται για να υποδεικνύουν το τμήμα της αέριας φάσης και το τμήμα της υγρής φάσης αντίστοιχα.Μπορείτε επίσης να επιλέξετε το κάτω μέρος λευκό για να υποδείξει το υγρό μέρος και το πάνω μέρος κόκκινο για να υποδείξει το αέριοΗ διασταύρωση του κόκκινου και του λευκού είναι το όριο μεταξύ της υγρής και της αέριας φάσης.Αυτό το μετρητή επιπέδου υγρού μπορεί επίσης να χρησιμοποιηθεί για τη μέτρηση των διεπαφών μεταξύ δύο μέσων με διαφορετικές πυκνότητες.
Η σειρά UHZ/C μαγνητικής στήλης ελέγχου επιπέδου υγρού βασίζεται στο μαγνητικό μετρητή επιπέδου υγρού και προσθέτει μαγνητικό διακόπτη.το σήμα μαγνητικού διακόπτη μπορεί να χρησιμοποιηθεί για τον έλεγχο ή την συναγερμό του επιπέδου του υγρούΟ τύπος μετάδοσης είναι να προσθέσει έναν αισθητήρα μετάδοσης 4~20mA με βάση τον μετρητή επιπέδου υγρού μαγνητικής στήλης.οι αλλαγές στο επίπεδο του υγρού μεταδίδονται στο δωμάτιο ελέγχου μέσω του αισθητήρα μετάδοσης, καλώδια και όργανα για την επίτευξη τηλεχειρισμού.

Προδιαγραφές

Χαρακτηριστικά του προϊόντος του μετρητή επιπέδου υγρού σειράς UHZ/C
Τα υγροποιημένα μέρη του διαμετρητή επιπέδου της μαγνητικής στήλης αναστροφής UHZ/C κατασκευάζονται από 321, 316, 316L, 304, 321 επικαλυμμένα PTFE (πολυτετραφθοροαιθυλένιο), PVC, PP και άλλα υλικά.Η λειτουργία είναι σταθερή και αξιόπιστη.Το προϊόν αυτό συμμορφώνεται με το πρότυπο HG/ T2742-95, το φλάντζο συμμορφώνεται με το πρότυπο HG/20592-97.
1Το σχεδιασμό είναι απλό, συμπαγές, ανθεκτικό και αξιόπιστο, έχει μακρά διάρκεια ζωής, δεν απαιτεί συντήρηση και μπορεί να εγκατασταθεί και να χρησιμοποιηθεί σε εξωτερικούς χώρους για πολλά χρόνια.
2Ο σωλήνας μέτρησης είναι πλήρως απομονωμένος από το μέρος απεικόνισης της στάθμης του υγρού, τον πομπό στάθμης του υγρού και τον διακόπτη συναγερμού όσον αφορά την πίεση και την αντίσταση του αερίου.
3- ευρύ φάσμα πίεσης εργασίας, αντίσταση πίεσης ≤ 16 MPa·
4- ευρύ φάσμα θερμοκρασιών λειτουργίας, κανονικού τύπου ≤ 350°C,
Τύπος τηλεμεταφοράς ≤ 80°C, τύπος αντιδιάβρωσης ≤ 120°C
5Χρησιμοποιείται ευρέως για τη μέτρηση του επιπέδου των πολύ διαβρωτικών, εύφλεκτων, εκρηκτικών, τοξικών και άλλων υγρών.
6Κάθε μοντέλο μπορεί να είναι εξοπλισμένο με έναν ή περισσότερους διαρκώς ενεργοποιημένους/αποκλεισμένους διακόπτες συναγερμού για την πραγματοποίηση αυτόματου συναγερμού υψηλών και χαμηλών επιπέδων υγρών.
7Κάθε μοντέλο μπορεί να είναι εξοπλισμένο με προαιρετικό αισθητήρα επιπέδου υγρού 4-20mA για την επίτευξη τηλεκεντρικής μέτρησης και ελέγχου.
Τα προϊόντα της σειράς UHZ/C με μαγνητικό μετρητή επιπέδου υγρού με στροφή στη στήλη είναι εφαρμοστέα για:
Η σειρά UHZ / C μαγνητική ανάλυση επιπέδου στήλης μπορεί να χρησιμοποιηθεί ευρέως σε διάφορες δεξαμενές αποθήκευσης υγρών, δεξαμενές αποθήκευσης, πισίνες αποθήκευσης υγρών, δεξαμενές αντίδρασης, δεξαμενές ζύμωσης κλπ.πετρελαϊκά πεδίαΕπεξεργασία πετρελαϊκών προϊόντων, υγροποιημένου αερίου, υγρής αμμωνίας, ισχυρών υγρών οξέων και αλκαλικών, δοχείων λέβητα στα εργοστάσια παραγωγής ηλεκτρικής ενέργειας, αποθεραπευτών, δεξαμενών αποχέτευσης, δεξαμενών επιστροφής νερού,θερμαντήρες υψηλής και χαμηλής πίεσης, συμπυκνωτές, εξατμιστές και άλλα δοχεία υπό πίεση με 321, 304, 321+ επένδυση (F46, F4, PTFE), 316, 316L, PVC, PP συμβατό υγρό μέσο υγρό επίπεδο,μέτρηση και απεικόνιση επιφάνειας υγρού και δύο διαφορετικών διεπαφών μέσωνΥπάρχουν διάφορες μορφές εγκατάστασης για τους χρήστες να επιλέξουν για να προσαρμοστούν στις απαιτήσεις των διαφορετικών περιπτώσεων και περιβάλλοντων.εσωτερικά ασφαλή και ανθεκτικά σε έκρηξη, μπορεί να ανταποκριθεί στις απαιτήσεις διαφορετικών περιπτώσεων χρήσης.
Διάλογος επιπέδου υγρού με μαγνητική στήλη αναστροφής σειράς UHZ/C
Για την κάλυψη των αναγκών των διαφόρων περιπτώσεων και περιβάλλοντων, μπορούν να προστεθούν οι ακόλουθες επιλογές:
1Κάθε μοντέλο μπορεί να είναι εξοπλισμένο με προαιρετικό παθητικό αυτόματο διατηρητικό διακόπτη συναγερμού ON/OFF για την πραγματοποίηση αυτόματου ελέγχου ή συναγερμού υψηλών και χαμηλών επιπέδων υγρού.
2Κάθε μοντέλο μπορεί να είναι εξοπλισμένο με προαιρετικό αισθητήρα επιπέδου υγρού 4-20mA για την επίτευξη τηλεκεντρικής μέτρησης και ελέγχου.
3Η βαλβίδα αποστράγγισης στο κάτω μέρος του μετρητή επιπέδου υγρού διευκολύνει την αποστράγγιση κατά τη χρήση.

- Δεν ξέρω.

Συσκευή και παράδοση


Γενικές ερωτήσεις
1Ε: Ποιες πληροφορίες πρέπει να παρέχονται για την επιλογή του κατάλληλου μοντέλου;
Α: Το πεδίο εφαρμογής, ονομαστική πίεση, μέση και μεσαία θερμοκρασία, τροφοδοσία ρεύματος, έξοδος,
Πεδίο ροής, ακρίβεια, σύνδεση και άλλες παραμέτρους.
2Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε ένας εγκεκριμένος κατασκευαστής ISO που ειδικεύεται σε όργανα μέτρησης επιπέδου και ροής.
Η υπηρεσία OEM & ODM είναι διαθέσιμη. Καλώς ήρθατε να μας επισκεφθείτε στην Κίνα.
3Ε: Ποιο είναι το MOQ σας;
Α: Για να ξεκινήσουμε τη συνεργασία μας, η παραγγελία δείγματος είναι αποδεκτή.
4Ε: Ποια είναι η ημερομηνία παράδοσης για το Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter;
Η ημερομηνία παράδοσης είναι περίπου 3-15 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής.
5Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α: Υποστηρίζουμε T/T, PayPal, Western Union.
Για παραγγελία μαζικής παραγωγής, είναι 30% προκαταβολή και 70% υπόλοιπο πριν από την αποστολή.
6Ε: Έχετε εγγύηση για το μετρητή ροής;
Α: Ναι, έχουμε εγγύηση 12 μηνών.
