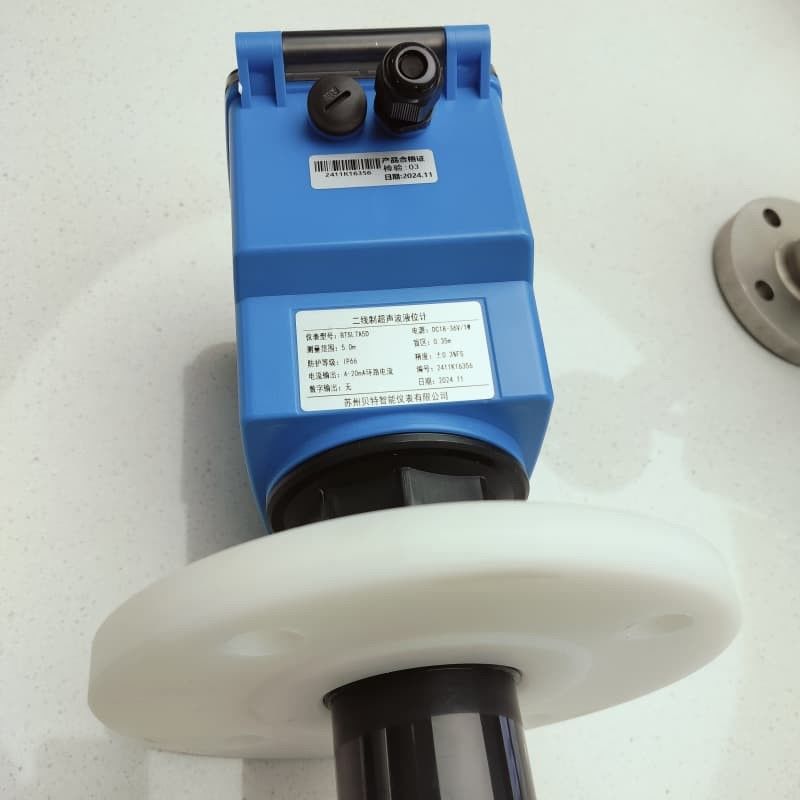

Προχωρημένο υπερηχητικό μετρητή επιπέδου υγρού βιομηχανικής αυτοματισμού δύο καλωδίων

Το υπερηχητικό μετρητή επιπέδου δύο καλωδίων είναι ένα όργανο που χρησιμοποιείται για τη μέτρηση του επιπέδου υγρών ή στερεών υλικών.Παρακολούθηση υλικών και περιβαλλοντική διαχείρισηΗ αρχή λειτουργίας του είναι η χρήση της χρονικής διαφοράς της διάδοσης υπερηχητικού κύματος στο μέσο για τον προσδιορισμό του επιπέδου του υγρού.Η συσκευή υπολογίζει το ύψος του υγρού ή το ύψος συσσώρευσης του υλικού εκπέμποντας υπερηχητικά σήματα και λαμβάνοντας αντανακλαστικά σήματα.

Βασικά χαρακτηριστικά:

1. **Σχεδιασμός δύο καλωδίων**:

- Σε αντίθεση με τα παραδοσιακά τετρασύρματα ή τρισύρματα μετρητές επιπέδου, το δισύρματο υπερηχητικό μετρητή επιπέδου χρησιμοποιεί δύο καλώδια για σύνδεση: ένα καλώδιο για παροχή ενέργειας και το άλλο για μετάδοση σήματος.Το καλώδιο και η καλωδίωση είναι απλούστερη, η οποία μπορεί να μειώσει το κόστος εγκατάστασης και συντήρησης.

2. **Υψηλή ακρίβεια και υψηλή σταθερότητα**:

- Ο μετρητής επιπέδου έχει υψηλή ακρίβεια και σταθερότητα της μέτρησης και είναι κατάλληλος για διάφορες απαιτήσεις ανίχνευσης επιπέδου υγρού.

3. **Μέτρηση χωρίς επαφή**:

- Επειδή η μέτρηση πραγματοποιείται με υπερηχητικό κύμα, το υγρό ή το υλικό μπορεί να αποφευχθεί να έρθει σε επαφή με τον αισθητήρα, μειώνοντας τις απαιτήσεις συντήρησης που προκαλούνται από τη διάβρωση του υλικού,κλίμακα και άλλα προβλήματα.

4. ** Ευρεία εφαρμογή **:
- Το υπερηχητικό μετρητή επιπέδου δύο καλωδίων μπορεί να χρησιμοποιηθεί ευρέως στη μέτρηση επιπέδου, ειδικά για διαβρωτικό υγρό, επεξεργασία λυμάτων, παρακολούθηση επιπέδου δεξαμενής, αποθήκευση χημικών ουσιών και άλλους τομείς.

5. **Σοβαρή ικανότητα κατά των παρεμβολών**:
- Η συσκευή έχει σχεδιαστεί λαμβάνοντας υπόψη τα προβλήματα ηλεκτρομαγνητικών παρεμβολών σε βιομηχανικές εγκαταστάσεις και συνήθως έχει ισχυρή ικανότητα αντι-επιρροής και μπορεί να λειτουργεί κανονικά σε περίπλοκα περιβάλλοντα.

6. **Προειδοποίηση και τηλεπαρακολούθηση**:
- Πολλοί υπερηχητικοί μετρητές επιπέδου δύο καλωδίων έχουν λειτουργία συναγερμού επιπέδου υγρού, η οποία μπορεί να στείλει σήματα εγκαίρως για να υπενθυμίσει στους χειριστές να το αντιμετωπίσουν.Οι σύγχρονες εκδόσεις των μετρητών επιπέδου υποστηρίζουν επίσης την τηλεπαρακολούθηση, η οποία είναι βολική για τηλεχειρισμό και έλεγχο.

Αρχή λειτουργίας:
- Το υπερηχητικό μετρητή επιπέδου δύο καλωδίων χρησιμοποιεί την αρχή της εξάπλωσης του υπερηχητικού κύματος για τη μέτρηση.το σήμα εξαπλώνεται στην επιφάνεια του υγρού ή στην επιφάνεια του υλικού και αντανακλάται πίσωΤο ύψος του επιπέδου του υγρού υπολογίζεται με βάση το χρόνο που απαιτείται για τη μετάδοση και λήψη του υπερηχητικού κύματος, σε συνδυασμό με την ταχύτητα του ήχου.Η ταχύτητα του ήχου αλλάζει ανάλογα με τη θερμοκρασία, πίεση και διηλεκτρική σταθερά του μέσου, οπότε είναι συνήθως απαραίτητο να αντισταθμιστούν αυτοί οι παράγοντες για τη βελτίωση της ακρίβειας της μέτρησης.

Πλεονεκτήματα
- **Λιγότερο κόστος**: Η σχεδίαση με δύο καλώδια μειώνει την πολυπλοκότητα της εγκατάστασης και της καλωδίωσης, μειώνοντας έτσι το συνολικό κόστος.
- **Εύκολη εγκατάσταση**: Η μέθοδος σύνδεσης δύο καλωδίων καθιστά την εγκατάσταση ευκολότερη από τις παραδοσιακές συσκευές τεσσάρων καλωδίων.
- **Απομακρυσμένη ρύθμιση**: Πολλοί υπερηχητικοί μετρητές επιπέδου δύο καλωδίων μπορούν να υποστηρίξουν την απομακρυσμένη ρύθμιση και ρύθμιση, η οποία είναι βολική για την εργασία επί τόπου.
Εφαρμογές:
- **Βιομηχανία νερού**: Χρησιμοποιείται για την παρακολούθηση του επιπέδου υγρού κατά την επεξεργασία λυμάτων και λυμάτων.
- **Πετροχημικά**: Μέτρηση του επιπέδου υγρών σε δεξαμενές πετρελαίου και δεξαμενές αποθήκευσης χημικών ουσιών.
- **Τροφές και ποτά**: Κατάλληλο για αποθήκευση και έλεγχο του επιπέδου των υγρών τροφίμων και ποτών.
- **Βιομηχανία προστασίας του περιβάλλοντος**: Παρακολούθηση των μεταβολών του επιπέδου υγρού σε διάφορες δεξαμενές επεξεργασίας.

Σημειώσεις:
1. **Περιβαλλοντικοί παράγοντες**: Η μέτρηση των υπερηχητικών μετρητών επιπέδου μπορεί να επηρεάζεται από περιβαλλοντικούς παράγοντες όπως θερμοκρασία, υγρασία και πίεση και απαιτεί κατάλληλη βαθμονόμηση.
2. **Ανακλαστική επιφάνεια**: Η επιφάνεια του υγρού πρέπει να είναι ομαλή. Ο αφρός, ο ατμός κλπ. μπορεί να επηρεάσουν το ανακλαστικό σήμα και να προκαλέσουν σφάλματα μέτρησης.
3. **Πρόσκοποι**: Ο υπερηχητικός πομπός και ο δέκτης του μετρητή επιπέδου πρέπει να προστατεύονται από βρωμιά ή ιζηματογόνους, διαφορετικά η ακρίβεια της μέτρησης θα επηρεαστεί.

Τα πλεονεκτήματα του υπερηχητικού μετρητή επιπέδου δύο καλωδίων είναι η απλή καλωδίωση και το χαμηλό κόστος,αλλά είναι επίσης απαραίτητο να ληφθούν υπόψη οι παραπάνω περιβαλλοντικοί παράγοντες και οι περιορισμοί στην πραγματική χρήση για να εξασφαλιστεί η ακριβής μέτρηση.


Περιγραφή

Ο υπερηχητικός μετρητής επιπέδου υγρού είναι ένα ψηφιακό όργανο επιπέδου υγρού που ελέγχεται από έναν μικροεπεξεργαστή.Το ηχητικό κύμα αντανακλάται από την επιφάνεια του υγρού και λαμβάνεται από τον ίδιο αισθητήρα ή υπερηχητικό δέκτηΜετατρέπεται σε ηλεκτρικό σήμα μέσω ενός πιεζοηλεκτρικού κρύσταλλου ή μιας μαγνητοστρικτικής συσκευής και μεταδίδεται και λαμβάνεται από το ηχητικό κύμα.χρόνος υπολογισμού της απόστασης από τον αισθητήρα έως την επιφάνεια του μετρούμενου υγρούΛόγω της μη επαφής μετρήσεων, το μέσο μέτρησης είναι σχεδόν απεριόριστο και μπορεί να χρησιμοποιηθεί ευρέως για τη μέτρηση του ύψους διαφόρων υγρών και στερεών υλικών.

Πολλαπλών παλμών, χαμηλής τάσης, πολλαπλών σημείων κυκλώματος μετάδοσης, διπλής ισορροπίας κυκλώματος λήψης, πολλαπλών σημείων, καταστολής θορύβου
Βελτιώνει την αξιοπιστία του οργάνου, επιλύει το πρόβλημα της ανακριβούς μέτρησης των άνιμων επιπέδων υλικών και ενισχύει σημαντικά την ικανότητα κατά των παρεμβολών,επιτρέποντάς του να λειτουργεί σταθερά κοντά στον πύργο μετάδοσης του υποσταθμού.
Αυτόματη ρύθμιση ισχύος, έλεγχο κέρδους, αντιστάθμιση θερμοκρασίας.
Η τεχνολογία ανίχνευσης της Yingling και οι πλούσιες λειτουργίες λογισμικού είναι κατάλληλες για διάφορα περίπλοκα περιβάλλοντα.
Η τεχνολογία υπολογισμού μορφής κύματος βελτιώνει την ακρίβεια των μετρήσεων του οργάνου.
Η λειτουργία καταστολής των παρεμβολών από ηχώ εξασφαλίζει την αυθεντικότητα των δεδομένων μέτρησης.
Η μετατροπή D/A 16-bit βελτιώνει την ακρίβεια και την ανάλυση της τρέχουσας εξόδου.
Ο αισθητήρας είναι κατασκευασμένος από τετραφθοροαιθυλένιο υλικό και μπορεί να χρησιμοποιηθεί σε διάφορες διαβρωτικές καταστάσεις.
Πολλαπλές μορφές εξόδου: προγραμματιζόμενη έξοδος ρελέ, υψηλής ακρίβειας έξοδος ρεύματος 4-20mA, έξοδος ψηφιακής επικοινωνίας Rs-485, διαχωρισμένος ανιχνευτής επιπέδου υγρού υπερήχων.


Προδιαγραφές

Βασικές παραμέτρους του ενσωματωμένου υπερηχητικού μετρητή επιπέδου υγρού

Βασικές παραμέτρους υπερηχητικού μετρητή επιπέδου υγρού τύπου διαχωρισμένου τύπου ανθεκτικού στη διάβρωση δοχείου αισθητήρα

Τεχνικοί δείκτες

Αρχή εγκατάστασης
Όταν λειτουργεί ο υπερήχων μετρητής επιπέδου υγρού, τα υψηλής συχνότητας ηχητικά κύματα παλμού εκπέμπονται από τον μετατροπέα (ζώνη) και αντανακλούνται από την επιφάνεια του μετρούμενου αντικειμένου (επιφάνεια νερού).Το αναθραυσμένο αντανακλαστικό ηχώ λαμβάνεται από τον ίδιο μετατροπέα (ζώνη) και μετατρέπεται σε ηλεκτρικό σήμα. Ο χρόνος μεταξύ της μετάδοσης και της λήψης παλμών (ο χρόνος κίνησης του ηχητικού κύματος) είναι ανάλογος με την απόσταση από τον μετατροπέα στην επιφάνεια του αντικειμένου.Η σχέση μεταξύ της απόστασης μετάδοσης του ηχητικού κύματος S, η ταχύτητα του ήχου C και ο χρόνος μετάδοσης T μπορούν να εκφραστούν με τον τύπο: S= CXT /2
Κατά την εγκατάσταση ενός υπερηχητικού μετρητή επιπέδου υγρού, πρέπει να λαμβάνεται υπόψη το πρόβλημα της τυφλής ζώνης του υπερηχητικού μετρητή επιπέδου υγρού.ο υπερηχητικός πομπός δεν μπορεί να μετρήσει το επίπεδο του υγρούΩς εκ τούτου, κατά τον προσδιορισμό του εύρους μέτρησης του υπερηχητικού μετρητή επιπέδου υγρού, πρέπει να αφήνεται ένα περιθώριο 50 cm.ο ανιχνευτής του πομπού πρέπει να είναι υψηλότερος από το μέγιστο επίπεδο υγρούΜόνο με αυτόν τον τρόπο μπορεί να εξασφαλιστεί η ακριβής παρακολούθηση του επιπέδου του υγρού και η ασφάλεια του υπερηχητικού μετρητή επιπέδου υγρού.
Κατά την πραγματική χρήση, λόγω κακών προβλημάτων εγκατάστασης, ο μετρητής επιπέδου υγρού βυθίστηκε στο νερό, προκαλώντας πλήρη ζημιά στον μετρητή επιπέδου υγρού.
Χαρακτηριστικά του υπερηχητικού μετρητή επιπέδου SGM
Χαμηλή τιμή, μικρό μέγεθος και ελαφρύ βάρος, μπορεί να χρησιμοποιηθεί για τη μέτρηση του επιπέδου χωρίς επαφή υγρών και χύδην στερεών ουσιών σε βιομηχανίες τροφίμων, χημικών, ημιαγωγών και άλλες βιομηχανίες,και μπορεί να χρησιμοποιηθεί για την απομακρυσμένη παρακολούθηση του επιπέδου και τον έλεγχο της αντλίας.
Πρέπει να δίνεται προσοχή στη μηχανική εγκατάσταση: η εγκατάσταση πρέπει να είναι κάθετη στην επιφάνεια του μετρούμενου αντικειμένου, να αποφεύγεται η χρήση της για τη μέτρηση αντικειμένων από αφρό,και να αποφεύγεται η εγκατάσταση σε απόσταση μικρότερη από την απόσταση τυφλής ζώνης από την επιφάνεια του μετρούμενου αντικειμένου (τυφλή ζώνη)(π.χ. κάθε προϊόν θα έχει ένα πρότυπο, το οποίο θα είναι γνωστό με το προϊόν), πρέπει να θεωρείται ότι η δέσμη αποφεύγει τα εμποδίζοντα υλικά και δεν πληροί το στόμα πλήρωσης και το τοίχωμα του δοχείου.Κατά την ανίχνευση μεγάλων στερεών αντικειμένων, ο προσανατολισμός του ανιχνευτή πρέπει να ρυθμίζεται ώστε να μειώνονται τα σφάλματα μέτρησης.

Καταλόγος

Συσκευή και παράδοση


Γενικές ερωτήσεις
1Ε: Ποιες πληροφορίες πρέπει να παρέχονται για την επιλογή του κατάλληλου μοντέλου;
Α: Το πεδίο εφαρμογής, ονομαστική πίεση, μέση και μεσαία θερμοκρασία, τροφοδοσία ρεύματος, έξοδος,
Πεδίο ροής, ακρίβεια, σύνδεση και άλλες παραμέτρους.
2Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε ένας εγκεκριμένος κατασκευαστής ISO που ειδικεύεται σε όργανα μέτρησης επιπέδου και ροής.
Η υπηρεσία OEM & ODM είναι διαθέσιμη. Καλώς ήρθατε να μας επισκεφθείτε στην Κίνα.
3Ε: Ποιο είναι το MOQ σας;
Α: Για να ξεκινήσουμε τη συνεργασία μας, η παραγγελία δείγματος είναι αποδεκτή.
4Ε: Ποια είναι η ημερομηνία παράδοσης για το Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter;
Η ημερομηνία παράδοσης είναι περίπου 3-15 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής.
5Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α: Υποστηρίζουμε T/T, PayPal, Western Union.
Για παραγγελία μαζικής παραγωγής, είναι 30% προκαταβολή και 70% υπόλοιπο πριν από την αποστολή.
6Ε: Έχετε εγγύηση για το μετρητή ροής;
Α: Ναι, έχουμε εγγύηση 12 μηνών.
