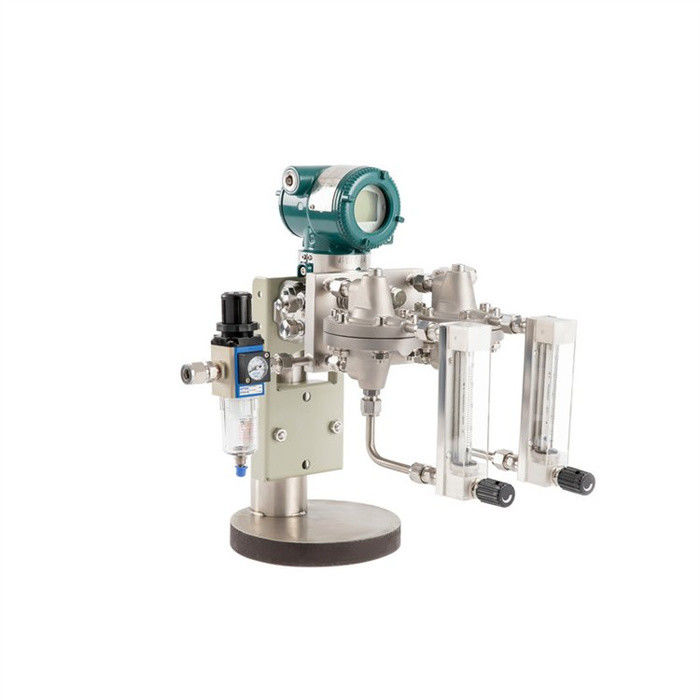

Συσκευή καθαρισμού ροής Μέτρηση ροής Σταθερή ροή Εξόδου

Εφαρμογή προϊόντος

Εκτός από τη δυνατότητα μέτρησης του επιπέδου των καθαρών υγρών, το μετρητή επιπέδου φυσαλίδων (μετρητής επιπέδου αερισμού) είναι πιο κατάλληλο για διαβρωτικά διαβρωτικά υγρά, υγρά υψηλής ιξώδους,υγρά που είναι επιρρεπή στην κρυστάλλωσηΜέτρηση του επιπέδου του υγρού και ορισμένων επιπέδων υλικού υγροποιημένου στρώματος και επιπέδων υλικού αντίδρασης πολυμερισμού.Ιδιαίτερα κατάλληλο για χημικές ίνες, χημική βιομηχανία και άλλες βιομηχανίες.

 Αρχή

Η αρχή της μέτρησης του επιπέδου του υγρού είναι η εξής: τοποθετείται ένας σωλήνας φυσήματος σε ένα ανοιχτό δοχείο και ο αέρας ή το αδρανές αέριο (όπως το άζωτο) ως πηγή αερίου φιλτράρεται μέσω ενός φίλτρου. The adjustable pressure reducer (its function is to reduce the air supply pressure Reduce the pressure to a certain constant value (the size of the constant pressure is determined according to the measured liquid level) to ensure constant pressure at the blowing inletΟ καθαρός αέρας φυσά μέσα στο υγρό για να μετρηθεί μέσω του μετρητή ροής πλωτή, της βαλβίδας σταθερής ροής και του αγωγού φυσού αέρα.και ο ρυθμός ροής ρυθμίζεται από τη βαλβίδα ρύθμισης ροής στο μετρητή ροής πλωτήΗ συνεχής ροή αερίου που απομακρύνεται από την κάτω πύλη του σωλήνα που εισάγεται στο υγρό, φουσκώνει και απελευθερώνεται μέσω του υγρού στην ατμόσφαιρα.Όταν υπάρχουν ίχνη φυσαλίδων (περίπου 25~160L/H) που εκλύονται από το κάτω άκρο του σωλήνα αναπνοής (λόγω της ποσότητας ίχνη φυσαλίδων και της χαμηλής ροής αερίου, η απώλεια αέρα κατά την πορεία στον σωλήνα αναπνοής μπορεί να αγνοηθεί, έτσι ώστε η πίεση του αέρα στον σωλήνα αναπνοής είναι σχεδόν η ίδια με το επίπεδο υγρού Στατική πίεση είναι ίση),η τιμή πίεσης που υποδεικνύεται από τον πομπό διαφορικής πίεσης αντικατοπτρίζει το επίπεδο του υγρού.

  Χαρακτηριστικά

Το σύστημα μέτρησης επιπέδου υγρού που αποτελείται από συσκευή φυσίγματος αέρα δεν έχει κινούμενα μέρη.

Εγκατάσταση μεμονωμένου μετρητή, εγκατάσταση πάνελ, προαιρετική δομή με ένα κανάλι, διπλό κανάλι ή πολυκανάλι.

Η δομή είναι συμπαγής και ανθεκτική και τα κύρια στοιχεία που απαιτούνται για τη μέτρηση μπορούν να ενσωματωθούν σε ένα πάνελ για εύκολη εγκατάσταση και συντήρηση.

Πλήρης μηχανική δομή, καλή σφραγίδα, χαμηλό ποσοστό αποτυχίας και χαμηλή συντήρηση.

Βήματα αποδιορθώσεως του μετρητή επιπέδου υγρού με φυσήματα αέρα

(1) Μετά την εγκατάσταση επί τόπου της συσκευής φυσίγματος αέρα, ο μεταβιβαστής διαφορικής πίεσης (πίεσης) και ο σωλήνας φυσίγματος αέρα ολοκληρώνονται.πρέπει να εξασφαλίζεται η αεροστεγνότητα ολόκληρου του συστήματος φυσήματοςΗ διαρροή στο σύστημα φυσίγματος αέρα θα προκαλέσει μεγάλα λάθη στα αποτελέσματα των μετρήσεων.

(2) Ο χρήστης ενεργοποιεί πρώτα την τροφοδοσία του διασταλτικού μεταφοράς πίεσης και παρατηρεί αν η τιμή ένδειξης του διασταλτικού μεταφοράς πίεσης είναι μηδενική.Αν δεν είναι μηδενικό, ρυθμίζει το μηδενικό σημείο του μεταβιβαστή διαφορικής πίεσης (πίεσης).

(3) Ανοίξτε τις βαλβίδες εισόδου και εξόδου της πηγής αέρα στο πάνελ της συσκευής φυσίγματος αέρα.ρυθμίζει την πίεση εξόδου της βαλβίδας μείωσης πίεσης σε 0.2-0.4 MPa και η ταχύτητα ροής του αέρα που φυσά σε 30 L/H. Παρατηρήστε τη διαφορά. Ελέγξτε αν η τιμή ένδειξης του μεταδότης πίεσης είναι μηδενική.

(4) Εισάγετε το σωλήνα αναπνοής στο μέσο που πρόκειται να μετρηθεί.Παρατηρεί εάν η αντίστοιχη σχέση μεταξύ της τιμής ένδειξης του διαχωριστικού πομπού (πνευματικής πίεσης) και του επιπέδου υγρού είναι συνεπής και εάν η έξοδος είναι σταθερή. Ελέγξτε εάν ο όγκος του αερίου είναι κατάλληλος και εάν η αντίστοιχη σχέση μεταξύ της ένδειξης της διαφορικής πίεσης (πίεσης) του πομπού και της αλλαγής του επιπέδου του υγρού είναι φυσιολογική,μπορεί να τεθεί σε λειτουργία.

Ρυθμιστική ρύθμιση του μετρητή επιπέδου υγρού με φυσήματα

(1) Πίεση πηγής αέρα: 0,4-0,8 MPa

(2) Πίεση εξόδου της βαλβίδας μείωσης πίεσης: 0,2-0,4 MPa

(3) Συνιστώμενη ροή αερισμού: 20~160 L/H (επιλέξτε την κατάλληλη ροή ανάλογα με τις εργασιακές συνθήκες στο χώρο)

Συσκευή και παράδοση


Γενικές ερωτήσεις
1Ε: Ποιες πληροφορίες πρέπει να παρέχονται για την επιλογή του κατάλληλου μοντέλου;
Α: Το πεδίο εφαρμογής, ονομαστική πίεση, μέση και μεσαία θερμοκρασία, τροφοδοσία ρεύματος, έξοδος,
Πεδίο ροής, ακρίβεια, σύνδεση και άλλες παραμέτρους.
2Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε ένας εγκεκριμένος κατασκευαστής ISO που ειδικεύεται σε όργανα μέτρησης επιπέδου και ροής.
Η υπηρεσία OEM & ODM είναι διαθέσιμη. Καλώς ήρθατε να μας επισκεφθείτε στην Κίνα.
3Ε: Ποιο είναι το MOQ σας;
Α: Για να ξεκινήσουμε τη συνεργασία μας, η παραγγελία δείγματος είναι αποδεκτή.
4Ε: Ποια είναι η ημερομηνία παράδοσης για το Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter;
Η ημερομηνία παράδοσης είναι περίπου 3-15 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής.
5Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α: Υποστηρίζουμε T/T, PayPal, Western Union.
Για παραγγελία μαζικής παραγωγής, είναι 30% προκαταβολή και 70% υπόλοιπο πριν από την αποστολή.
6Ε: Έχετε εγγύηση για το μετρητή ροής;
Α: Ναι, έχουμε εγγύηση 12 μηνών.
