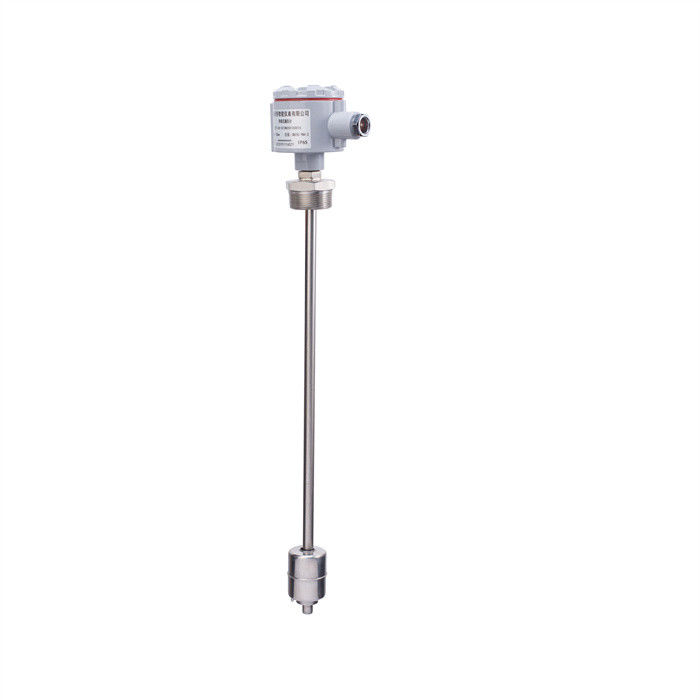

μαγνητικό μετρητή επιπέδου πλωτήρα

Περιγραφή

Οι αλλαγές στην κατεύθυνση μαγνητισμού σε σιδηρομαγνητικά υλικά θα προκαλέσουν αλλαγές στο διαχωρισμό πλέγματος του μέσου, αλλάζοντας έτσι το μήκος και τον όγκο των σιδηρομαγνητικών υλικών,δηλαδή:Η μέθοδος αυτή χρησιμοποιείται για την ανάλυση των διακυμάνσεων της ατμόσφαιρας και της ατμόσφαιρας.Έχει τα πλεονεκτήματα της υψηλής ανάλυσηςΟ αισθητήρας δεν χρειάζεται να αναδιορθώνεται ή να συντηρείται τακτικά.

αρχή λειτουργίας

Η αρχή του αισθητήρα μαγνητοστρίκτου είναι να παράγει ένα σήμα παλμού πίεσης όταν δύο διαφορετικά μαγνητικά πεδία διασταυρώνονται.και στη συνέχεια υπολογίζει το χρονικό διάστημα που απαιτείται για την ανίχνευση αυτού του σήματοςΈνα από αυτά τα δύο μαγνητικά πεδία προέρχεται από τον μόνιμο μαγνήτη στο μαγνητικό δαχτυλίδι,και το άλλο προέρχεται από τον παλμό διέγερσης που παράγεται από τα ηλεκτρονικά εξαρτήματα στο θάλαμο αισθητήρα ηλεκτρονικήςΟ παλμός διέγερσης ταξιδεύει με την ταχύτητα του ήχου κατά μήκος ενός καλωδίου κυματοδηγού κατασκευασμένου από μαγνητοστρίξιμο υλικό μέσα στον αισθητήρα.Όταν διασταυρώνεται με το μόνιμο μαγνητικό πεδίο στο μαγνητικό δαχτυλίδι, η μηχανική δόνηση που παράγεται από το καλώδιο κυματοδηγού σχηματίζει παλμό συμπίεσης λόγω του φαινομένου μαγνητοστρίκωσης.Ο παλμός έντασης ανιχνεύεται γρήγορα από κυκλώματα αισθητήρων στον ηλεκτρονικό θάλαμοΜε τον πολλαπλασιασμό του συνολικού χρόνου από τη στιγμή που παράγεται ο παλμός διέγερσης μέχρι την ανίχνευση του παλμού πίεσης με μια σταθερή ταχύτητα ήχου,Μπορούμε να υπολογίσουμε με ακρίβεια την αλλαγή της θέσης του μαγνήτηΗ διαδικασία αυτή είναι συνεχής, οπότε κάθε φορά που αλλάζει η θέση του μαγνητικού δαχτυλιδιού, η νέα θέση μετράται γρήγορα.Αντί για ένα αναλογικό ή σήμα που πρέπει να ενισχυθεί ξανά, δεν υπάρχει μετατόπιση σήματος ή αλλαγή τιμής και δεν υπάρχει ανάγκη για τακτική επανακατάταξη όπως οι άλλοι αισθητήρες.

Προδιαγραφές

★ Πεδίο μέτρησης (mm) 80 ∼ 5000 mm

★ Τύπος παροχής ενέργειας: +11VDC~+24VDC

★ Φόρμα εξόδου/η τάση λειτουργίας

Αναλογικό σήμα: 4 ~ 20mADC, 0 ~ 5VDC, 1 ~ 5VDC, 0 ~ 10VDC (+ 15VDC ~ + 36VDC)

Ψηφιακό σήμα: RS485

★ Δυνατότητα φορτίου: Έκδοση σήματος τάσης με μέγιστο φορτίο 2mA

Έκδοση σήματος ρεύματος με μέγιστο φορτίο 3KΩ

★ Μη γραμμικό σφάλμα ± 0,05%FS· μέγιστο σφάλμα κάτω των 200 mm είναι 100 μm

★ Λάθος επαναληψιμότητας μεγαλύτερο από 0,002%FS

★ Ανάλυση καλύτερη από 0,002% FS

★ Υστερέση καλύτερη από 0,002% FS

★ Θερμοκρασία λειτουργίας 0~+70°C -15~+60°C -25~+70°C -40~+85°C

★ Υλικό ράβδου μέτρησης 0Cr18Ni9 (304) 316 από ανοξείδωτο χάλυβα (ειδική προσαρμογή)

★ Ηλεκτρονικό υλικό κελύφους διαμερίσματος χυμένο αλουμίνιο (1Cr18Ni9Ti προαιρετικό)

★ Ηγετική μέθοδος καλώδιο με προστασία PVC (προεπιλεγμένο μήκος: 2,8m, μπορεί επίσης να παρέχεται σύμφωνα με τις απαιτήσεις του χρήστη)

Τερματικό τεμάχιο αεροπορικής πρίζας (δεν είναι κατάλληλο για φλόγας)

★ Βαθμός προστασίας από το κέλυφος IP68

Πράγματα που πρέπει να σημειώσετε πριν από την εγκατάσταση
Διαβάστε προσεκτικά όλες τις οδηγίες εγκατάστασης για να αποφευχθεί η υπέρβαση του επιτρεπόμενου εύρους του αισθητήρα από τη θερμοκρασία του περιβάλλοντος εγκατάστασης, τις κλήσεις, τις δονήσεις, την πίεση και το μέγεθος.Μην λυγίζετε το μετρητή· να μην υποβάλλει το ηλεκτρονικό στοιχείο ή το τέλος του αισθητήρα σε μεγάλη πρόσκρουση· τα ηλεκτρονικά στοιχεία του αισθητήραΜην αφήνετε τα υγρά να φτάνουν στην κορυφή της βάσης του διαμερίσματος ηλεκτρονικών συσκευών.Ο χρήστης είναι υπεύθυνος για το περιβάλλον χρήσης, την αντίσταση στη διάβρωση, την ανθεκτικότητα σε έκρηξη και την επιλογή των λειτουργιών του προϊόντος.διαβρωτικό, ατμών και υγρών που έχουν χημικές αντιδράσεις ή άλλη βλάβη στον αισθητήρα. Μετά την εγκατάσταση, η ηλεκτρονική αποθήκη πρέπει να προστατεύεται.

Μέθοδος εγκατάστασης
Μέθοδος εγκατάστασης:

1. Στροβιλίστε τον αισθητήρα στην τρύπα τοποθέτησης M18×1.5, και δώστε προσοχή στην επεξεργασία της επιφάνειας σφράγισης του δακτυλίου "O" όπως φαίνεται στο σχήμα.

2. Σύμφωνα με τη θέση του μαγνητικού δακτυλίου, τρυπήσετε τέσσερις τρύπες με νήματα στο σπιτικό έμβολο και σταθεροποιήστε το μαγνητικό δακτυλίδι με M4 × 10 εξαγωνικές βίδες.Η κεφαλή της βίδες κοιτάζει την πλευρά του ηλεκτρονικού διαμερίσματος του αισθητήραΟ μαγνητικός δακτύλιος πρέπει να είναι όσο το δυνατόν πιο συγκεντρωτικός με τη ράβδο μέτρησης, αλλά η εκκεντρικότητα του μαγνητικού δακτύλου δεν επηρεάζει την ακρίβεια της μέτρησης.συνιστάται να προστεθεί ένα μανδύα καθοδήγησης από PTFE μεταξύ του μαγνητικού δακτυλίου και του έμβολο.

3. Εάν το έμβολο είναι κατασκευασμένο από μαγνητικά αγωγό υλικό, πρέπει να τοποθετείται ένα μη μαγνητικά αγωγό πλυντήριο μεταξύ του μαγνητικού δαχτυλιδιού και του έμβολο.

Μέθοδος εξωτερικής εγκατάστασης:

Για τους αισθητήρες με εμβέλεια μέτρησης μικρότερη των 1000 mm συνιστάται η χρήση του εξαρτήματος εγκατάστασης FW-1.Χρησιμοποιεί ένα στήριγμα μετρητή για την εγκατάσταση.

1. Κρατήστε τον αισθητήρα με τη θήκη του αισθητήρα και ασφαλίστε την θήκη στα νήματα του αισθητήρα με ένα νάτλο κλειδαριού.

2. Εγκαταστήστε το μαγνητικό δαχτυλίδι στο μαγνητικό δαχτυλίδι στήριγμα με M3 × 12 έξιγωνο βίδες πρίζας.η κεφαλή βίδα πρέπει να είναι στραμμένη προς την πλευρά του ηλεκτρονικού διαμερίσματος· ο μαγνητικός δακτύλιος πρέπει να είναι όσο το δυνατόν πιο συγκεντρωτικός με τη ράβδο μέτρησης και να μην έρχεται σε επαφή,αλλά το μαγνητικό δαχτυλίδι θα πρέπει να είναι ελαφρώς εκτός κέντρου του δαχτυλιδιού δεν θα επηρεάσει την απόδοση του αισθητήρα.

Τυλίξτε σφιχτά τη λωρίδα στερέωσης γύρω από την άκρη της ράβδου μέτρησης και στερέψτε την με δύο βίδες M3×8 και δύο νώτα M3.
Σημείωση: Το εξαρτήμα εγκατάστασης FW-1 παρέχει μόνο μία σταθερή πλάκα, η οποία πρέπει να στερεώνεται εντός 50 mm από την άκρη της ράβδου μέτρησης.το εξαρτήμα εγκατάστασης στηρίγματος μετρητή έχει τρεις σταθερές ράβδουςΗ μέθοδος εγκατάστασης είναι η εξής: μία σταθερή πλάκα στερεώνεται περίπου 25 mm από το άκρο.Στη συνέχεια, να διορθώσετε ολόκληρο τον αρχικά εγκατεστημένο αισθητήρα με σπιτικές βίδες σύμφωνα με τις απαιτήσεις εγκατάστασης.

Προσαρμογή
Ο αισθητήρας έχει βαθμολογηθεί σε μηδέν και πλήρη κλίμακα στο εργοστάσιο. Λόγω της μακροχρόνιας σταθερότητας του αισθητήρα, δεν απαιτούνται προσαρμογές καθ' όλη τη διάρκεια του κύκλου ζωής.για τη βελτίωση της αξιοπιστίας, ο αισθητήρας δεν έχει μια θύρα για ρύθμιση. Παρακαλούμε χρησιμοποιήστε ένα δευτερεύον όργανο με βαθμονόμηση παραμέτρων για τη μέτρηση. Εάν ο χρήστης χρειάζεται να επαναφέρει το μηδενικό σημείο και την πλήρη κλίμακα,Παρακαλώ επικοινωνήστε με την εταιρεία μας..
