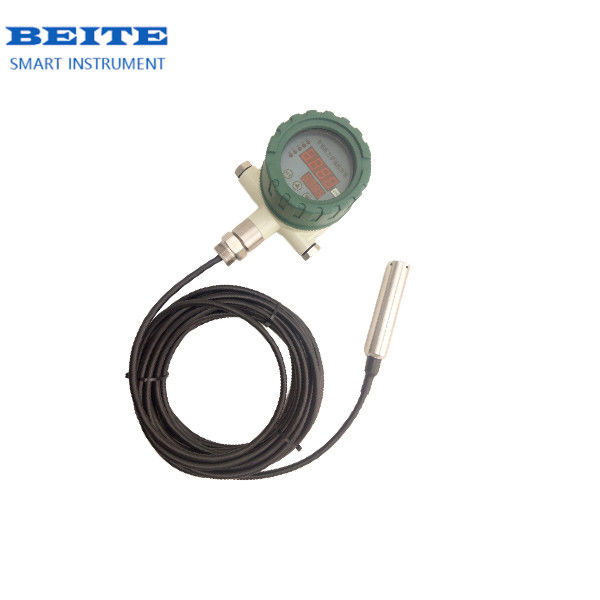

Υποβρύχιο μετρητή επιπέδου

Πυροσβεστικός μετρητής ροής ανθεκτικός σε έκρηξη Μετρητής ροής μεταβλητού τύπου κεφαλής
Περιγραφή
Η σειρά αυτή των ευφυών ελεγκτών μετάδοσης επιπέδου πίεσης / υγρού είναι ευφυή ψηφιακά προϊόντα μέτρησης και ελέγχου πίεσης που ενσωματώνουν μέτρηση πίεσης, απεικόνιση,έξοδο και έλεγχοΤο προϊόν αυτό έχει πλήρως ηλεκτρονική δομή. Το μπροστινό άκρο υιοθετεί ένα γεμάτο λάδι πιοντοαποστατικό αισθητήρα πίεσης με διαφράγμα απομόνωσης.Μετρημένα από μικροεπεξεργαστήΑυτός ο ευφυής ψηφιακός ρυθμιστής πίεσης είναι ευέλικτος στη χρήση, απλός στη λειτουργία, εύκολος στο διορθωτικό, ασφαλής και αξιόπιστος.Χρησιμοποιείται ευρέως στην υδροηλεκτρική ενέργεια, του νερού από τη βρύση, του πετρελαίου, της χημικής βιομηχανίας, των μηχανών, της υδραυλικής και άλλων βιομηχανιών για τη διενέργεια μετρήσεων, απεικόνισης και ελέγχου της πίεσης/επίπεδου των υγρών μέσων.

Το όργανο είναι κατάλληλο για αποθήκευση και χρήση σε καταστάσεις όπου η θερμοκρασία περιβάλλοντος είναι -20°C~70°C και η υγρασία είναι μικρότερη από 80%.
Όταν το όργανο συνδέεται με την παροχή ρεύματος, ανατρέξτε στο σημείο 5.2 Ηλεκτρική σύνδεση για λειτουργία.
Κατά την αποσυναρμολόγηση του οργάνου, μην εφαρμόζετε δύναμη στο κιβώτιο.

Προδιαγραφές


- Δεν ξέρω.Μέγεθος

Μηχανική σύνδεση:

Μπορεί να τοποθετηθεί απευθείας στον υδραυλικό αγωγό μέσω του αγωγού πίεσης (M20 * 1.5) (άλλα μεγέθη αγωγών μπορούν να καθοριστούν κατά την παραγγελία).σοβαρές δονήσεις ή σοκ)Οι συνδέσεις σωλήνων πίεσης μπορούν να αποσυνδεθούν μηχανικά μέσω μικροσωλήνων.

Σημείωση: Όταν το εύρος μέτρησης είναι μικρότερο από 100KPa, τοποθετείται κατακόρυφα.

Ηλεκτρικές συνδέσεις:

Για να αποφευχθεί η επίδραση των ηλεκτρομαγνητικών παρεμβολών, πρέπει να δοθεί προσοχή στα ακόλουθα θέματα:

● Οι συνδέσεις γραμμών πρέπει να είναι όσο το δυνατόν συντομότερες και να χρησιμοποιούνται προστατευμένα καλώδια

●Προσπαθήστε να αποφεύγετε την άμεση εγγύτητα με τις συσκευές του χρήστη ή την καλωδίωση των ηλεκτρικών και ηλεκτρονικών συσκευών που μπορεί να προκαλέσουν παρεμβολές.

●Εάν τοποθετείται με μικροσωλήνα, το κέλυφος πρέπει να γείρεται ξεχωριστά

1. Ρυθμίσεις λειτουργίας

Η αντίστοιχη έξοδος αλλάζει όταν φτάνει η τιμή λήψης του σημείου μετάδοσης και αλλάζει πίσω όταν η πίεση πέφτει κάτω από την τιμή απελευθέρωσης.

Ορίστε το σημείο διακόπτη

AL1H Η τιμή αυτή είναι η τιμή ανάκαμψης του διακόπτη 1

Η τιμή αυτή είναι η τιμή απελευθέρωσης του διακόπτη 1

AL2H Η τιμή αυτή είναι η τιμή ανάκαμψης του διακόπτη 2

Η τιμή αυτή είναι η τιμή απελευθέρωσης του διακόπτη 2

Η τιμή αυτή αντιστοιχεί στην τιμή ανάληψης του διακόπτη 1

AL3F Η τιμή αυτή είναι η τιμή απελευθέρωσης του διακόπτη 1

AL4H Η τιμή αυτή είναι η τιμή ανάκαμψης του διακόπτη 2

AL4F Η τιμή αυτή είναι η τιμή απελευθέρωσης του διακόπτη 2

Η τιμή αυτή είναι η βασική τιμή.

FILT Αυτή η τιμή είναι η τιμή του φίλτρου εμφάνισης.

END Αποθήκευση και έξοδος

Η τιμή εμφάνισης = τιμή βάσης + μετρούμενη τιμή, οπότε μετά τη θέσπιση της τιμής βάσης, η τιμή ελέγχου ορίζεται σύμφωνα με την τιμή εμφάνισης.

Σημείωση: Το σημείο διακόπτη καθορίζεται από τη διαμόρφωση της τιμής λήψης και της τιμής απελευθέρωσης.είναι η ανώτατη όριας ισχύος του συναγερμού (κανονικά ανοικτή λειτουργία)Όταν η τιμή λήψης είναι μικρότερη από την τιμή απελευθέρωσης, είναι η χαμηλότερη τιμή έκδοσης συναγερμού (κανονικά κλειστή λειτουργία).Η διαφορά μεταξύ της τιμής και της τιμής απελευθέρωσης είναι η υστερέση του σημείου διακόπτη.

Παράδειγμα: Για να οριστεί το σημείο διακόπτη 1 ως ανώτατο όριο ισχύος συναγερμού (κανονικά ανοικτή λειτουργία) σε 4Mpa

Αποσύνδεση και αποσύνδεση όταν είναι μικρότερη από 3,95Mpa· το σημείο διακόπτη 2 είναι η χαμηλότερη τιμή εξόδου συναγερμού (κανονικά κλειστή λειτουργία) Αποσύνδεση σε 10Mpa, αποσύνδεση και σύνδεση κάτω των 9,95Mpa:Εισάγετε το μενούΡυθμίσεις

AL1H=4.00 AL1F=3.95

AL2H=9.95 AL2F=10.00

●Πίεσε το πλήκτρο "SET"

●Εμφάνιση “LOCK” (προσκλητικό κωδικού πρόσβασης)

●Πιέστε το κουμπί ▲ ή ▼ για να εισαγάγετε τον κωδικό πρόσβασης 1.

●Πιέστε το πλήκτρο "SET" για να επιβεβαιώσετε

●Παίξτε το κουμπί ▲ ή ▼ για να περιηγηθείτε προς τα πάνω ή προς τα κάτω για να επιλέξετε το μενού (AL1H, AL1F, AL2H, AL2F,,,,, END)

● Πατήστε το πλήκτρο "SET" για να εισέλθετε στο επιλεγμένο μενού.

●Πατήστε το ▲ ή ▼ για να αλλάξετε τις ρυθμίσεις

●Παρακαλούμε να χρησιμοποιήσετε το πλήκτρο "SET" για να επιβεβαιώσετε.

●Μετά την ολοκλήρωση της τροποποίησης, επιλέξτε το μενού "END" και πατήστε το πλήκτρο "SET" για να επιβεβαιώσετε την αποθήκευση και την έξοδο.

●Αν δεν πιεστεί κανένα πλήκτρο για 30 δευτερόλεπτα, θα βγει αυτόματα από την κατάσταση ρύθμισης, αλλά τα τροποποιημένα δεδομένα δεν θα αποθηκευτούν.

Οδηγίες χρήσης

1Το όργανο είναι κατάλληλο για αποθήκευση και χρήση όπου η θερμοκρασία περιβάλλοντος είναι -20°C~70°C και η υγρασία είναι μικρότερη από 80%.

2Κατά τη σύνδεση του οργάνου με την παροχή ρεύματος, παρακαλούμε ανατρέξτε στο σημείο 5.2 Ηλεκτρική σύνδεση για τη λειτουργία.Μόνο μετά την επιβεβαίωση ότι η λειτουργία είναι ορθή μπορεί να ενεργοποιηθεί η παροχή ενέργειας για λειτουργία.

3Κατά την αποσυναρμολόγηση του οργάνου, μην εφαρμόζετε δύναμη στο κιβώτιο του οργάνου.

2. Εγγύηση

Εφόσον ο χρήστης τηρεί τους κανόνες χρήσης και προστασίας, το όργανο είναι εγγυημένο για ένα έτος από την ημερομηνία αποστολής.Η εταιρεία μας δέχεται επιστολές., κλήσεις και προτάσεις από τους χρήστες ανά πάσα στιγμή.
