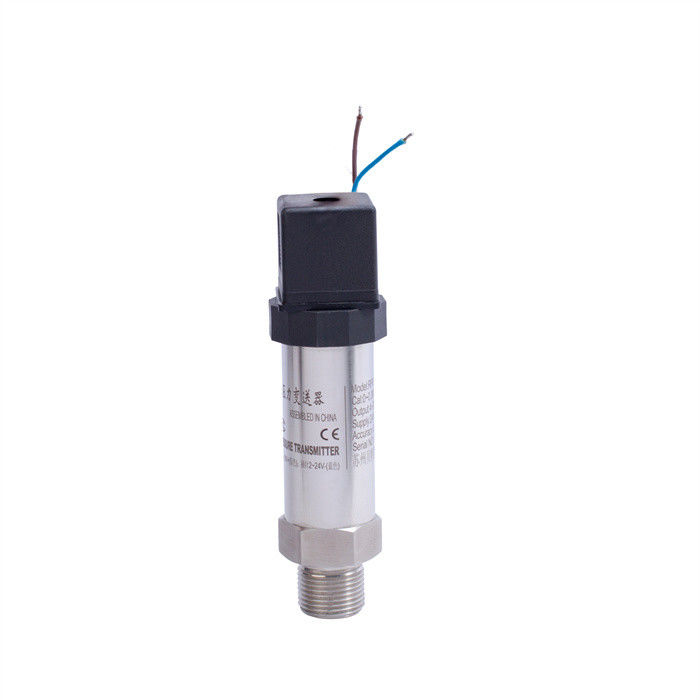

Συμπίεστος μεταβιβαστής πίεσης μετατροπέας όργανο πίεσης

Μονάδα πλακέτων κυκλωμάτων
Η μονάδα πλακέτας κυκλώματος του πομπού είναι πλακέτα κυκλώματος που χρησιμοποιεί τεχνολογία ολοκληρωμένου κυκλώματος και συσκευασίας επιφάνειας ειδικής εφαρμογής.Η πλακέτα κυκλώματος λαμβάνει το σήμα από τον αισθητήρα και το διορθώνει και το γραμμίζειΤο τμήμα εξόδου της μονάδας πλακέτας κυκλώματος μετατρέπει το ψηφιακό σήμα σε αναλογικό σήμα εξόδου.και ο πομπός HART μπορεί να επικοινωνήσει με τον χειριστή HART ή το ανώτερο λογισμικό υπολογιστή.
1.2.1 Μετατροπή A/D
Το κύκλωμα μετατροπής A/D χρησιμοποιεί ένα ολοκληρωμένο κύκλωμα 16 bit χαμηλής ισχύος για τη μετατροπή της αναλογικής ισχύος εξόδου από τον απομονωτή σε ψηφιακό ρεύμα,που παρέχεται στον μικροεπεξεργαστή ως σήμα εισόδου.
1.2.2 Μικροεπεξεργαστής
Ο μικροεπεξεργαστής του πομπού ελέγχει τη μετατροπή A/D και D/A και μπορεί επίσης να ολοκληρώσει την αυτοδιάγνωση και να πραγματοποιήσει ψηφιακή επικοινωνία.μια ψηφιακή τιμή πίεσης επεξεργάζεται από έναν μικροεπεξεργαστή και αποθηκεύεται ως αριθμός για να εξασφαλιστεί ακριβής διόρθωση και μετατροπή μηχανικών μονάδωνΕπιπλέον, ο μικροεπεξεργαστής μπορεί επίσης να ολοκληρώσει τη γραμμικότητα του αισθητήρα, την αναλογία εμβέλειας, τον χρόνο αποσβέσεως και άλλες λειτουργίες.
1.2.3 EEPROM μνήμη
Η EEPROM αποθηκεύει όλες τις ρυθμίσεις, χαρακτηρισμούς και ψηφιακές παραμέτρους, η μνήμη δεν είναι ασταθής, οπότε ακόμα και αν το ρεύμα είναι κλειστό,Τα αποθηκευμένα δεδομένα μπορούν να παραμείνουν άθικτα για να επιτευχθεί ευφυής επικοινωνία ανά πάσα στιγμή..
1.2.4 Μετατροπή D/A
Η μετατροπή D/A μετατρέπει το διορθωμένο ψηφιακό σήμα που αποστέλλεται από τον μικροεπεξεργαστή σε αναλογικό σήμα 4-20mA και το εκπέμπει στον βρόχο.
1.2.5 Ψηφιακή επικοινωνία
Ο πομπός δοκιμάζεται και ρυθμίζεται χρησιμοποιώντας έναν επικοινωνητή ή μέσω οποιουδήποτε συστήματος υποδοχής που υποστηρίζει το πρωτόκολλο επικοινωνίας HART για να ολοκληρωθεί η επικοινωνία.Το πρωτόκολλο HART χρησιμοποιεί την βιομηχανική τεχνολογία BELL202 συχνότητας μετατόπισης φάσης (FSK), με ψηφιακό σήμα 1200Hz ή 2200Hz που επικάπτεται στο σήμα 4 ~ 20mA για την επίτευξη επικοινωνίας, επικοινωνία, το σήμα συχνότητας στη διαδικασία 4 ~ 20mA δεν παράγει καμία παρεμβολή.

Λειτουργική παράμετρος
Μέσο χρήσης: υγρό, αέριο και ατμός.
Πεδίο μέτρησης: Βλέπε πιστοποιητικό και ετικέτα προϊόντος.
Σήμα εξόδου: δύο καλώδια 4 ~ 20Ma DC ή επικάλυψη αριθμού HART σε 4 ~ 20Ma DC
Σημείο λέξης, με ελεύθερη επιλογή του χρήστη για γραμμική έξοδο ή ρίζα (διαφορική πίεση).
Η παροχή ισχύος: Η παροχή ισχύος είναι 12 ~ 45VDC και η γενική παροχή ισχύος λειτουργίας είναι 24VDC.
φορτίο: Η μέγιστη αντίσταση φορτίου RL της πλακέτας κυκλωμάτων είναι: RL = (Vs-12V) /0,023A,
Στο τύπο, RL: η μέγιστη αντίσταση φορτίου Ω, η μέγιστη RL είναι 600Ω κατά τη διάρκεια της επικοινωνίας.
Η τάση είναι V.

Πεδίο και θέση μηδέν: Ο πομπός μπορεί να ρυθμιστεί με τοποθετημένο κουμπί ή με την υιοθέτηση του HART
Ο επικοινωνητής ρυθμίζεται από απόσταση.
Θετική και αρνητική μεταφορά: Διαφορετικός πομπός πίεσης: Η μέγιστη θετική μεταφορά είναι το ανώτατο όριο του εύρους μέτρησης (URL)
Η μέγιστη αρνητική μετανάστευση είναι URL.
Η θετική τιμή μεταφοράς είναι η διαφορά μεταξύ της διεύθυνσης URL και του μετρούμενου εύρους.
Μεταδότης απόλυτης πίεσης: η μέγιστη θετική μεταφορά είναι η διαφορά μεταξύ της URL και του μετρούμενου εύρους· χωρίς φορτίο
Μεταναστεύστε.
Προειδοποιητικό σφάλματος: Το πρόγραμμα αυτοδιάγνωσης ανιχνεύει σφάλμα με αναλογική έξοδο μεγαλύτερη ή μικρότερη από 22mA
Σε συναγερμό 3,9mA, το σήμα υψηλού και χαμηλού συναγερμού μπορεί να επιλεγεί με ηλεκτρονικό διακόπτη στοιχείων.
Προστασία εγγραφής της κατάστασης του πομπού: Κλείστε έναν διακόπτη σε ένα ηλεκτρονικό στοιχείο για να αποτρέψετε τη διαμόρφωση του πομπού
Η αλλαγή.
Πεδίο θερμοκρασίας: Ηλεκτρονικό κύκλωμα: -30 ~ +85°C

Ευαίσθητο στοιχείο (γεμισμένο με λάδι σιλικόνης): -40 ~ + 104°C (γεμισμένο με αδρανές λάδι): -184 ~ + 71°C
Θερμοκρασία αποθήκευσης: -30 ~ +85°C
Χρόνος εκκίνησης: μέγιστη αμβλύνση < 2 δευτερόλεπτα
Απορρόφηση όγκου: < 0,16 cm3
Αμβλύνσεις: Η ηλεκτρική αμβλύνση είναι 0 ~ 16s, μπορεί να ρυθμιστεί σε διάστημα 0,1s, ευαίσθητο στοιχείο (φορτίο
Το φυσικό χρόνο αμβλύνσεως είναι 0,2 δευτερόλεπτα, ο χρόνος αμβλύνσεως είναι 0,4 δευτερόλεπτα.

Συσκευή και παράδοση


Γενικές ερωτήσεις
1Ε: Ποιες πληροφορίες πρέπει να παρέχονται για την επιλογή του κατάλληλου μοντέλου;
Α: Το πεδίο εφαρμογής, ονομαστική πίεση, μέση και μεσαία θερμοκρασία, τροφοδοσία ρεύματος, έξοδος,
Πεδίο ροής, ακρίβεια, σύνδεση και άλλες παραμέτρους.
2Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε ένας εγκεκριμένος κατασκευαστής ISO που ειδικεύεται σε όργανα μέτρησης επιπέδου και ροής.
Η υπηρεσία OEM & ODM είναι διαθέσιμη. Καλώς ήρθατε να μας επισκεφθείτε στην Κίνα.
3Ε: Ποιο είναι το MOQ σας;
Α: Για να ξεκινήσουμε τη συνεργασία μας, η παραγγελία δείγματος είναι αποδεκτή.
4Ε: Ποια είναι η ημερομηνία παράδοσης για το Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter;
Η ημερομηνία παράδοσης είναι περίπου 3-15 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής.
5Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α: Υποστηρίζουμε T/T, PayPal, Western Union.
Για παραγγελία μαζικής παραγωγής, είναι 30% προκαταβολή και 70% υπόλοιπο πριν από την αποστολή.
6Ε: Έχετε εγγύηση για το μετρητή ροής;
Α: Ναι, έχουμε εγγύηση 12 μηνών.
