Ασύρματοι πομποί πίεσης για τη μέτρηση πίεσης πετρελαίου και φυσικού αερίου

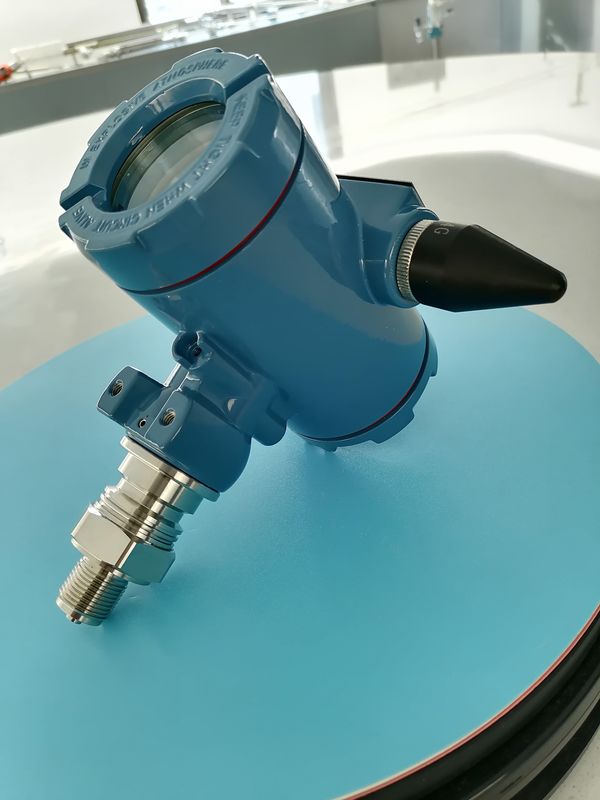

Παρουσίαση εικόνας προϊόντος

Ένας ασύρματος πομπός πίεσης είναι μια συσκευή που χρησιμοποιείται για τη μέτρηση και τη μετάδοση δεδομένων πίεσης.Μεταδίδει σήματα πίεσης στο υποδοχέα μέσω τεχνολογίας ασύρματης επικοινωνίας για την επίτευξη απομακρυσμένης παρακολούθησης και μετάδοσης δεδομένωνΣε σύγκριση με τους παραδοσιακούς καλωδιακούς πομπούς πίεσης, οι ασύρματοι πομποί πίεσης δεν απαιτούν καλωδίωση, είναι πιο ευέλικτοι στην εγκατάσταση,και είναι κατάλληλες για χρήση σε εφαρμογές όπου η καλωδίωση δεν είναι εύκολη ή χρησιμοποιούνται κινητές συσκευές.

Σύνθεση ασύρματου πομπού πίεσης
1. **Αισθητήρας πίεσης**: ανιχνεύει την πίεση του μετρούμενου μέσου και την μετατρέπει σε ηλεκτρικό σήμα.
2. **Σύκλωμα επεξεργασίας σήματος**: Προϋποθέτει και ενισχύει το ηλεκτρικό σήμα για μετάδοση.
3. **Μονάδα ασύρματης επικοινωνίας**: Μεταδίδει το επεξεργασμένο σήμα ασύρματα, όπως LoRa, Zigbee, NB-IoT, Wi-Fi ή Bluetooth.
4. **Σύστημα ηλεκτρικής ενέργειας**: Συνήθως τροφοδοτούνται από μπαταρίες, και ορισμένα χρησιμοποιούν ηλιακή ενέργεια ή άλλες μεθόδους αυτοπροώθησης.
5. **Καλύβωση και προστασία**: Για να προσαρμοστούν σε σκληρά βιομηχανικά περιβάλλοντα, συνήθως χρησιμοποιούνται ανθεκτικά στη διάβρωση, αδιάβροχα και ανθεκτικά σε έκρηξη κάλυψη.

Σενάρια εφαρμογής
- ** Βιομηχανική αυτοματοποίηση**: Κατάλληλη για την παρακολούθηση της πίεσης των εργοστασιακών αγωγών, των δεξαμενών αποθήκευσης, των λέβητων κλπ.
- **Βιομηχανία πετρελαίου και φυσικού αερίου**: χρησιμοποιείται για τη μέτρηση της πίεσης σε πετρελαϊκά κοιτάσματα και πηγάδια φυσικού αερίου.
- **Επεξεργασία νερού και προστασία του περιβάλλοντος**: παρακολούθηση του εξοπλισμού επεξεργασίας νερού και της πίεσης των αγωγών.
- ** σύστημα HVAC**: ανίχνευση των αλλαγών πίεσης στα συστήματα κλιματισμού και HVAC.
- **Καλή γεωργία**: παρακολούθηση της πίεσης του νερού στα συστήματα άρδευσης.

Πλεονεκτήματα
- ** Ευέλικτη εγκατάσταση**: δεν απαιτείται καλωδίωση, εξοικονομώντας χρόνο και κόστος εγκατάστασης.
- **Εύκολη συντήρηση**: μείωση των επισκευών λόγω ζημιών ή φθοράς των καλωδίων.
- ** Απομακρυσμένη παρακολούθηση**: υποστηρίζει τη μετάδοση σήματος σε μεγάλες αποστάσεις και είναι κατάλληλη για κατανεμημένη παρακολούθηση.
- **Εξαιρετική προσαρμοστικότητα**: μπορεί να χρησιμοποιηθεί σε σκληρά περιβάλλοντα, όπως υψηλή θερμοκρασία, υψηλή υγρασία ή εύφλεκτες και εκρηκτικές περιπτώσεις.

Οι ασύρματοι πομποί πίεσης βελτιώνουν το επίπεδο νοημοσύνης του εξοπλισμού συνδυάζοντας την τεχνολογία αισθητήρων και την τεχνολογία ασύρματης επικοινωνίας,Ειδικά στο βιομηχανικό διαδίκτυο των πραγμάτων (IIoT).

Η σωστή θέση του σωλήνα μεταφοράς εξαρτάται από το μέσο μέτρησης.
1) Τα διαβρωτικά ή υπερθέρμαντα μέσα δεν μπορούν να βρίσκονται σε άμεση επαφή με τον πομπό.

2) Αποτροπή της εναπόθεσης σκωρίας μέσα στον σωλήνα πίεσης.

3) Χρησιμοποιήστε τον σωλήνα πίεσης όσο το δυνατόν συντομότερο.

4) Το υδραυλικό ύψος των δύο σωλήνων πίεσης πρέπει να είναι ισορροπημένο.

5) Ο σωλήνας πίεσης πρέπει να τοποθετείται σε σημείο με μικρή κλίση και διακύμανση της θερμοκρασίας.

Κατά τη μέτρηση της πίεσης του αερίου, απαιτείται η εγκατάσταση σωλήνα που προκαλεί πίεση, συνδεδεμένου με τον αγωγό διεργασίας εντός 45° κάθετης προς τα πάνω ή κάθετης προς τα πάνω κατεύθυνσης.Ο πομπός πρέπει να είναι εγκατεστημένος πάνω από την πύλη πλευρικής πίεσης για να επιτρέπεται η εκφόρτωση υγρού στον αγωγό διεργασίας.Κατά τη μέτρηση της πίεσης του υγρού, απαιτείται η εγκατάσταση σωλήνα που προκαλεί πίεση και συνδέεται με τον αγωγό της διαδικασίας στην οριζόντια κατεύθυνση ή εντός 45° προς τα κάτω στην οριζόντια κατεύθυνση.Ο πομπός μεταφοράς είναι εγκατεστημένος κάτω από την πύλη πίεσης στην πλευρά για να επιτρέψει την εκφόρτωση αερίου στον αγωγό διεργασίας.

Προδιαγραφές

Η διαδικασία εγκατάστασης του ασύρματου πομπού πίεσης είναι σχετικά απλή και ευέλικτη, αλλά για να εξασφαλιστεί η ακρίβεια της μέτρησης και η σταθερότητα της επικοινωνίας,Σε ορισμένα σημεία εγκατάστασης πρέπει να δοθεί προσοχή.Τα ακόλουθα είναι τα βήματα εγκατάστασης και οι προφυλάξεις για τον ασύρματο πομπό πίεσης:

Βήματα εγκατάστασης

1. **Επιλέξτε την τοποθεσία εγκατάστασης**
- Βεβαιωθείτε ότι η τοποθεσία εγκατάστασης μπορεί να αντανακλά την πραγματική μετρούμενη πίεση και αποφύγετε νεκρές γωνίες ή καμπύλες σωλήνων.
- Επιλέξτε ένα μέρος χωρίς παρεμβολές και αποφύγετε ισχυρές ηλεκτρομαγνητικές πηγές παρεμβολών, όπως μετατροπείς συχνοτήτων, ραδιομεταδότες κλπ.
Για τη μετάδοση μεγάλων αποστάσεων, βεβαιωθείτε ότι δεν υπάρχουν πάρα πολλά εμπόδια.

2. **Συνδέστε το μετρούμενο μέσο**
- Χρησιμοποιήστε έναν κατάλληλο συνδετήρα για να συνδέσετε τον πομπό στον σωλήνα πίεσης ή την διεπαφή πίεσης.
- Βεβαιωθείτε ότι η διεπαφή είναι καλά σφραγισμένη ώστε να αποφεύγεται διαρροή που να επηρεάζει την ακρίβεια της μέτρησης.
- Αποφύγετε την άμεση έκθεση σε ισχυρές δονήσεις ή δραστικές αλλαγές θερμοκρασίας κατά την εγκατάσταση.

3. **Σύνθεση τροφοδοσίας και ασύρματης επικοινωνίας**
- Ελέγξτε την ισχύ της μπαταρίας ή την εξωτερική παροχή ενέργειας για να βεβαιωθείτε ότι ο πομπός έχει επαρκή παροχή ενέργειας.
- Διαμορφώστε τη μονάδα ασύρματης επικοινωνίας και ορίστε τις παραμέτρους επικοινωνίας, όπως συχνότητα, διεύθυνση αναγνωριστικού, ταχύτητα μετάδοσης δεδομένων κλπ.Βεβαιωθείτε ότι η διαμόρφωση επικοινωνίας ταιριάζει με το λήπτη.
- Για περιπτώσεις που απαιτούνται απαιτήσεις ανθεκτικότητας σε έκρηξη, βεβαιωθείτε ότι χρησιμοποιούνται ανθεκτικές σε έκρηξη μπαταρίες ή τροφοδοσίες που πληρούν τα πρότυπα.

4. ** Δοκιμή σήματος **
- Μετά την ολοκλήρωση της εγκατάστασης, εκτελείται δοκιμή σήματος για να επιβεβαιωθεί ότι τα δεδομένα μπορούν να μεταδοθούν κανονικά στο λήπτη.
- Δοκιμάστε την ακρίβεια της μέτρησης του πομπού πίεσης και βαθμολογήστε τον πομπό ώστε να πληροί τις απαιτήσεις μέτρησης.

5- Φτιάξτε τον πομπό.
- Χρησιμοποιήστε κατάλληλα ράμματα στερέωσης ή φλάντζες για να τοποθετήσετε σταθερά τον πομπό για να αποφευχθεί η χαλαρότητα.
- Εάν πρέπει να τοποθετηθεί σε εξωτερικό χώρο, είναι καλύτερο να χρησιμοποιηθεί ένα προστατευτικό κάλυμμα για την προστασία της συσκευής από φυσικούς παράγοντες όπως ο άνεμος και η βροχή.

Προφυλάξεις

- ** Αποφύγετε δονήσεις**: Εάν τοποθετηθεί σε χώρο με μεγάλες δονήσεις, θα πρέπει να ληφθούν μέτρα μείωσης των δονήσεων, όπως η προσθήκη μειώσεων δονήσεων.
- **Παρακολούθηση συντήρησης**: Ελέγξτε την ισχύ της μπαταρίας της συσκευής και αντικαταστήστε ή φορτίστε την μπαταρία τακτικά.
- **Πρόληψη**: Για σκληρά περιβάλλοντα, βεβαιωθείτε ότι ο πομπός διαθέτει στερέωμα επαρκώς υψηλού επιπέδου προστασίας, όπως IP65 ή υψηλότερο επίπεδο ανθεκτικότητας στο νερό και στην σκόνη.
- **Προστασία από κεραυνό και γείωση**: Κατά την εγκατάσταση σε περιοχές με συχνές αστραπές, εξετάστε μέτρα προστασίας από κεραυνό και κάντε καλή δουλειά γείωσης.
Προτάσεις εγκατάστασης για ειδικές περιπτώσεις

- **Περιβάλλον υψηλής ή χαμηλής θερμοκρασίας**: Επιλέξτε έναν πομπό κατάλληλο για το εύρος θερμοκρασιών για να αποφευχθεί η βλάβη του εξοπλισμού λόγω υψηλής ή χαμηλής θερμοκρασίας.
- **Περιβάλλον εκρηκτικών καταστάσεων**: Χρησιμοποιήστε ασύρματους πομπούς πίεσης ανθεκτικούς στις εκρήξεις και εξασφαλίστε τη συμμόρφωση με τα πρότυπα και τις απαιτήσεις ανθεκτικών στις εκρήξεις.
- **Ναυτικό ή διαβρωτικό περιβάλλον**: Επιλέξτε έναν πομπό που είναι κατασκευασμένος από ανθεκτικά στην διάβρωση υλικά για να παρατείνει τη διάρκεια ζωής του εξοπλισμού.

Η σωστή εγκατάσταση μπορεί να εξασφαλίσει την ακρίβεια των μετρήσεων και τη σταθερότητα της μετάδοσης δεδομένων του ασύρματου πομπού πίεσης και να παρατείνει τη διάρκεια ζωής του.

Συντήρηση προϊόντων
1Όλες οι συνδέσεις του ευφυούς πομπού δεν μπορούν να χαλαρώσουν ή να αποσυναρμολογηθούν κατά βούληση.
2Ο έξυπνος πομπός πίεσης πρέπει να τοποθετείται και να χειρίζεται απαλά για να αποφεύγεται η ζημιά στο διάφραγμα και σε άλλα εξαρτήματα.Θα πρέπει να επιστρέψει στην εταιρεία μας.Κατά την επιστροφή, φροντίστε να προστατεύετε το διάφραγμα του πομπού και να μην το αφήσετε να υποστεί ζημιά κατά τη μεταφορά.Πακετάρετε όλο το συστατικό σε υλικά κατά των δονήσεων και στείλτε το πίσω στην εταιρεία μας.

Αναπαρασκευή και πληρότητα του προϊόντος
1Κατά την εκφόρτωση, ελέγξτε αν η συσκευασία είναι άθικτη και αν το μοντέλο, οι προδιαγραφές και το συμβόλαιο παραγγελίας του πομπού είναι σύμφωνα με τον κατάλογο συσκευασίας.Ελέγξτε αν τα τυχαία αξεσουάρ είναι πλήρη.
2Συσκευές διαφορικής πίεσης / μεταβιβαστή πίεσης
● 1 αντίγραφο εγχειριδίου χρήσης
● 1 αντίγραφο πιστοποιητικού προϊόντος
●1 αντίγραφο των δεδομένων επιθεώρησης εργοστασίου του προϊόντος
● 1 σετ από πρίζα, πρίζα καλωδίωσης, στήριγμα τοποθέτησης και κάρτα σε σχήμα U (προαιρετική)

Συσκευή και παράδοση


Γενικές ερωτήσεις
1Ε: Ποιες πληροφορίες πρέπει να παρέχονται για την επιλογή του κατάλληλου μοντέλου;
Α: Το πεδίο εφαρμογής, ονομαστική πίεση, μέση και μεσαία θερμοκρασία, τροφοδοσία ρεύματος, έξοδος,
Πεδίο ροής, ακρίβεια, σύνδεση και άλλες παραμέτρους.
2Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε ένας εγκεκριμένος κατασκευαστής ISO που ειδικεύεται σε όργανα μέτρησης επιπέδου και ροής.
Η υπηρεσία OEM & ODM είναι διαθέσιμη. Καλώς ήρθατε να μας επισκεφθείτε στην Κίνα.
3Ε: Ποιο είναι το MOQ σας;
Α: Για να ξεκινήσουμε τη συνεργασία μας, η παραγγελία δείγματος είναι αποδεκτή.
4Ε: Ποια είναι η ημερομηνία παράδοσης για το Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter;
Η ημερομηνία παράδοσης είναι περίπου 3-15 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής.
5Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α: Υποστηρίζουμε T/T, PayPal, Western Union.
Για παραγγελία μαζικής παραγωγής, η προκαταβολή είναι 30% και το υπόλοιπο 70% πριν από την αποστολή.
6Ε: Έχετε εγγύηση για το μετρητή ροής;
Α: Ναι, έχουμε εγγύηση 12 μηνών.
