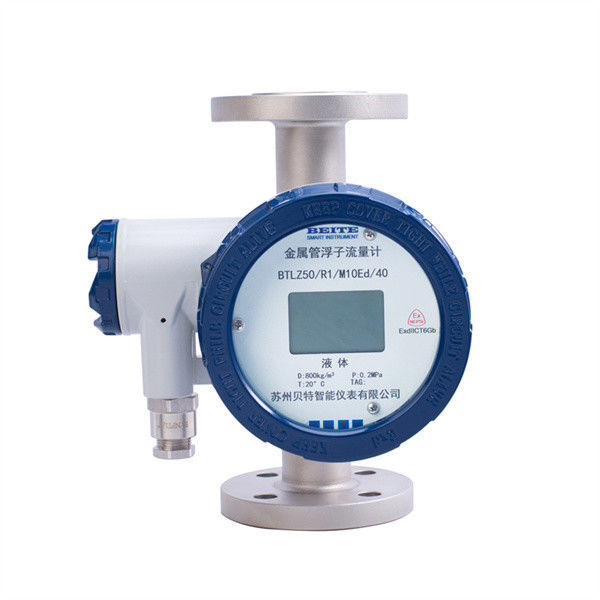

Η σειρά BTLZ των ευφυών μετρητών ροής για πλωτές σωλήνες μετάλλου αποτελείται από δύο μέρη:
∆ημοσκόπος --- σωλήνας μέτρησης και πλωτής;
∆ορυφόρος σήματος --- δείκτης·
Υπάρχουν τέσσερις τύποι υλικών υγρής επαφής για τον αισθητήρα:
από ανοξείδωτο χάλυβα, κράμα Hastelloy, τιτάνιο και FEP επένδυση από ανοξείδωτο χάλυβα· users can choose different liquid contact materials according to different process pressures and medium corrosive requirements to meet the process pressure resistance and medium corrosion protection requirementsΣύμφωνα με τις διαφορετικές απαιτήσεις μέτρησης, οι χρήστες μπορούν να επιλέξουν διαφορετικούς συνδυασμούς δεικτών κατά την επιλογή μοντέλων για την επίτευξη διαφορετικών απαιτήσεων μέτρησης.Οι ειδικές μορφές δεικτών και οι αντίστοιχες λειτουργίες τους εμφανίζονται στο φάσμα τύπων δεικτών.Η μέτρηση της ροής ολοκληρώνεται από τον πομπό στον δείκτη μέσω του μαγνήτη ζεύξης για να ανιχνεύσει την αλλαγή της θέσης του πλωτήρα για να ολοκληρώσει την ένδειξη ροής και τη μετάδοση σήματος.Όταν το μετρούμενο μέσο ρέει από κάτω προς τα πάνω μέσω του σωλήνα μέτρησης, ο πλωτής είναι σχετικά ακίνητος σε μια ορισμένη θέση όταν η βαρύτητα, η ανύψωση και ο ρυθμός ροής του υγρού είναι ισορροπημένοι.Αυτή η θέση αλλάζει με την περιοχή δακτυλιοειδούς κενού μεταξύ πλωτή και του σωλήνα κώνου και της ταχύτητας ροής του υγρούΗ θέση του πλωτή αντιστοιχεί στη ροή του μετρούμενου μέσου.
4Τεχνικές παραμέτρους
Διάστημα μέτρησης νερού ((20°C)
16Επικεφαλής150000 λίτρα/ώρα
αέριο(0.1013MPa 20°C)
0.5Επικεφαλής4000 μέτρα3/h
Ρασιόν κατάργησης
10:1(Ειδικός τύπος 20:1)
Επίπεδο ακρίβειας
2.5(Ειδικός τύπος 1,5% ή 1,0%)
Εργασιακή πίεση
DN15ΕπικεφαλήςDN50 PN16MPa
DN80ΕπικεφαλήςDN150 PN10MPa(Ειδικός τύπος 16MPa)
Επίπεδο πίεσης στο μπουφάν:1.6MPa
Μέση θερμοκρασία
Τυπικό: -20°CΕπικεφαλής+200°C
Υψηλή θερμοκρασία τύπου 300°C
Τύπος επένδυσης FEP ≤ 90°C
Θερμοκρασία περιβάλλοντος
-20°CΕπικεφαλής+100°C ((τύπος τηλεχειριστή χωρίς οθόνη LCD≤85°C)
(τύπος τηλεχειριστή με οθόνη LCD ≤ 70°C)
Μέση ιξώδες
DN15:≤ 5mPa.s
≤ 30mPa.s
DN25:≤ 250mPa.s
DN50ΕπικεφαλήςDN150:≤ 300mPa.s
Εικονική οθόνη LCD
Αριθμητική περιοχή στιγμιαίας ροής:0.000Επικεφαλής99999
Συνολική αριθμητική περιοχή ροής:0.00Επικεφαλής99999999
Έξοδος σήματος
Τυπικό σήμα: Δύο καλώδια 4~20mA ((HART προαιρετικό)
Τυποποιημένο σήμα: 0 ~ 10mA
Σήμα συναγερμού:1Δύο εξόδους ρελέι (όρια 125VAC/0,25A)
2. Ένας ή δύο διακόπτες εγγύτητας ((Διακόπτες σύμφωνα με τις ανάγκες του πελάτη)
Έκδοση παλμού:0~1KHz Απομονωμένη έξοδος (Επίπεδο εξόδου Vpp>4,5V)
Εφοδιασμός ενέργειας:1.Standard: 24VDC±20% 2.Αναπροσαρμοσμένο:220VAC ((85~265VAC)
3- Με μπαταρία:3.7@4.4-5.2AH μπαταρία λιθίου, κάθε ομάδα μπορεί να χρησιμοποιηθεί για 3 ~ 12 μήνες.
Εναλλακτικές ομάδες.
Σύνδεση:
Πρότυπο:Φλέγγι HG20592
Ειδική σύνδεση: σύμφωνα με το πρότυπο φλάντζας του πελάτη
Χρήστης: νήμα βίδα
Ηλεκτρική διεπαφή M16 × 1.5,PG11,1/2"NPT ή ανάλογα με τις ανάγκες του πελάτη
Υψόμετρο
Πρότυπο:250mm (άλλες εγκαταστάσεις ανατρέξτε στο σχετικό έντυπο)
Κατηγορία προστασίας
IP65/IP67
Επικαιροποιημένο σήμα
Τύπος εγγενώς ασφαλής:ΑξίαCT4Επικεφαλής6
Πυροσβεστικός τύπος:Απαλλαγή από την απαλλαγήΕπικεφαλής6
Γενικές ερωτήσεις
1Ε: Ποιες πληροφορίες πρέπει να παρέχονται για την επιλογή του κατάλληλου μοντέλου;
Α: Το πεδίο εφαρμογής, ονομαστική πίεση, μέση και μεσαία θερμοκρασία, παροχή ρεύματος, έξοδος,
Πεδίο ροής, ακρίβεια, σύνδεση και άλλες παραμέτρους.
2Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε ένας εγκεκριμένος κατασκευαστής ISO που ειδικεύεται σε όργανα μέτρησης επιπέδου και ροής.
Η υπηρεσία OEM & ODM είναι διαθέσιμη. Καλώς ήρθατε να μας επισκεφθείτε στην Κίνα.
3Ε: Ποιο είναι το MOQ σας;
Α: Για να ξεκινήσουμε τη συνεργασία μας, η παραγγελία δείγματος είναι αποδεκτή.
4Ε: Ποιά είναι η ημερομηνία παράδοσης για το Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter;
Η ημερομηνία παράδοσης είναι περίπου 3-15 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής.
5Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α: Υποστηρίζουμε T/T, PayPal, Western Union.
Για παραγγελία μαζικής παραγωγής, είναι 30% προκαταβολή και 70% υπόλοιπο πριν από την αποστολή.
6Ε: Έχετε εγγύηση για το μετρητή ροής;
Α: Ναι, έχουμε εγγύηση 12 μηνών.
