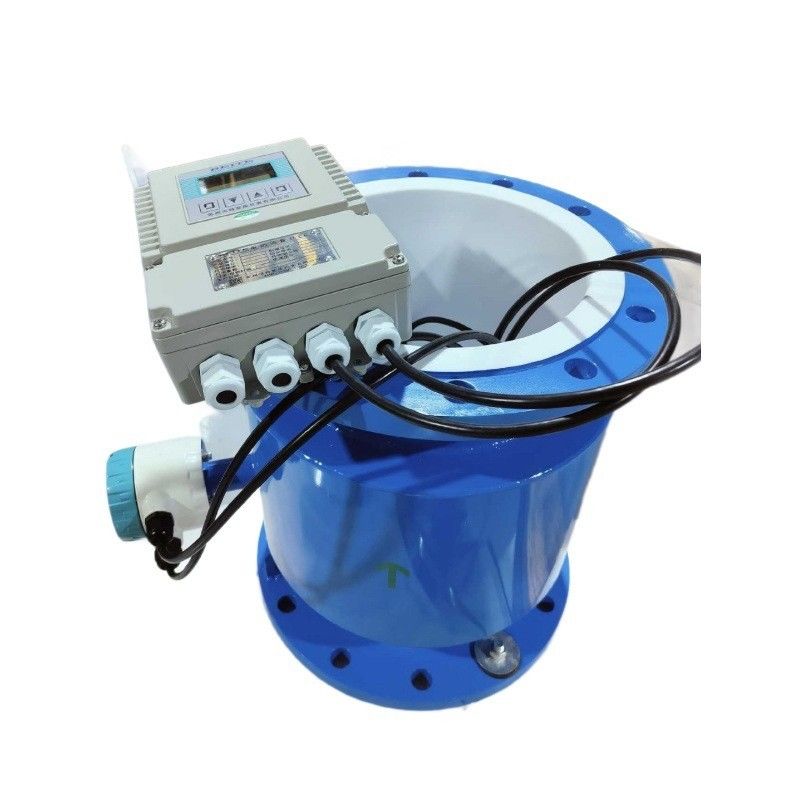

Μέτρηση της ευκολίας ροής υγρών Ηλεκτρομαγνητικός μετρητής ροής υψηλής ακρίβειας

Εισαγωγή ηλεκτρομαγνητικού ροόμετρου

Το ηλεκτρομαγνητικό ροόμετρο είναι ένα όργανο μέτρησης ροής που βασίζεται στην αρχή της ηλεκτρομαγνητικής επαγωγής του Faraday, το οποίο χρησιμοποιείται ευρέως στη μέτρηση ροής υγρών και αγώγιμων ρευστών. Η αρχή λειτουργίας του μπορεί να συνοψιστεί συνοπτικά στα ακόλουθα βήματα:

1. Αρχή ηλεκτρομαγνητικής επαγωγής Faraday
Η αρχή λειτουργίας του ηλεκτρομαγνητικού ροόμετρου βασίζεται στον νόμο του Faraday για την ηλεκτρομαγνητική επαγωγή, ο οποίος περιγράφει ότι όταν ένα αγώγιμο ρευστό ρέει μέσα από ένα μαγνητικό πεδίο, μια ηλεκτροκινητική δύναμη (δηλαδή, τάση) δημιουργείται στο ρευστό. Το μέγεθος αυτής της ηλεκτροκινητικής δύναμης είναι ανάλογο του ρυθμού ροής.

Συγκεκριμένα, όταν το ρευστό διέρχεται από το μαγνητικό πεδίο που βρίσκεται στον αγωγό του ροόμετρου, τα φορτισμένα σωματίδια στο ρευστό (όπως ιόντα στο νερό) θα κινηθούν υπό τη δράση του μαγνητικού πεδίου και θα δημιουργήσουν μια ηλεκτροκινητική δύναμη (τάση) σε κατεύθυνση κάθετη στο μαγνητικό πεδίο και στον ρυθμό ροής. Αυτή η ηλεκτροκινητική δύναμη είναι ανάλογη με τον ρυθμό ροής του ρευστού.

2. Δομική σύνθεση
Το ηλεκτρομαγνητικό ροόμετρο αποτελείται κυρίως από τα ακόλουθα μέρη:

- **Αισθητήρας**: Περιλαμβάνει σωλήνα μέτρησης και μαγνήτη. Το ρευστό που διέρχεται από τον σωλήνα μέτρησης δημιουργεί ηλεκτροκινητική δύναμη αλληλεπιδρώντας με το μαγνητικό πεδίο.

- **Ηλεκτρόδιο**: Το ηλεκτρόδιο λαμβάνει το σήμα ηλεκτροκινητικής δύναμης έρχεται σε επαφή με το ρευστό. Συνήθως, το ηλεκτρόδιο τοποθετείται στο εσωτερικό τοίχωμα του σωλήνα μέτρησης, κάθετα προς την κατεύθυνση ροής του υγρού.
- **Μετατροπέας σήματος**: Μετατρέψτε το σήμα ηλεκτροκινητικής δύναμης που λαμβάνεται από το ηλεκτρόδιο σε σήμα ροής και εμφανίστε το και επεξεργαστείτε το.

3. Διαδικασία μέτρησης ροής
- **Φαινόμενο μαγνητικού πεδίου**: Όταν το ρευστό διέρχεται από τον σωλήνα μέτρησης του ηλεκτρομαγνητικού ροόμετρου, ο ενσωματωμένος μαγνήτης δημιουργεί ένα μαγνητικό πεδίο κάθετο προς την κατεύθυνση ροής.
- **Δημιουργία ηλεκτροκινητικής δύναμης**: Όταν φορτισμένα σωματίδια (όπως ιόντα) στο ρευστό κινούνται στο μαγνητικό πεδίο, προκαλείται ηλεκτροκινητική δύναμη στο ρευστό σύμφωνα με το νόμο του Faraday. Το μέγεθος της ηλεκτροκινητικής δύναμης είναι ανάλογο του ρυθμού ροής.
- **Λήψη σήματος**: Η ηλεκτροκινητική δύναμη του ρευστού στο μαγνητικό πεδίο συλλαμβάνεται από το ηλεκτρόδιο και η διαφορά τάσης μεταξύ του ηλεκτροδίου και του ρευστού αντανακλά τον ρυθμό ροής.
- **Επεξεργασία σήματος και υπολογισμός ροής**: Επεξεργάζοντας το σήμα ηλεκτροκινητικής δύναμης, ο μετατροπέας μπορεί να υπολογίσει την πραγματική τιμή ροής του ρευστού.

4. Πλεονεκτήματα και εφαρμογές
- **Χωρίς μηχανικά μέρη**: Το ηλεκτρομαγνητικό ροόμετρο δεν έχει μηχανικά μέρη, επομένως δεν υπάρχει φθορά και το κόστος συντήρησης είναι χαμηλό.
- **Ισχύει για αγώγιμα υγρά**: Το ηλεκτρομαγνητικό ροόμετρο είναι κατάλληλο για μέτρηση ροής διαφόρων αγώγιμων υγρών, όπως νερό, λύματα, όξινα και αλκαλικά διαλύματα, πολτός κ.λπ.
- **Δεν επηρεάζεται από παράγοντες όπως η πυκνότητα, το ιξώδες, η θερμοκρασία κ.λπ.**: Τα αποτελέσματα της μέτρησης είναι ανεξάρτητα από τις φυσικές ιδιότητες του ρευστού και έχουν υψηλή ακρίβεια.

5. Σενάρια εφαρμογής
- Επεξεργασία νερού, χημικές διεργασίες, τρόφιμα και ποτά, φάρμακα, πολτός, λάδι και αέριο κ.λπ., ειδικά κατά τη μέτρηση διαβρωτικών ή παχύρρευστων υγρών.

Θα πρέπει να σημειωθεί ότι τα ηλεκτρομαγνητικά ροόμετρα δεν μπορούν να χρησιμοποιηθούν για μη αγώγιμα ρευστά (όπως υγρά αερίου, πετρελαίου) ή υγρά χωρίς φορτισμένα σωματίδια στο ρευστό.

Έξοδος παλμού
Υπάρχουν δύο τύποι εξόδου παλμού για να διαλέξετε: λειτουργία εξόδου συχνότητας και λειτουργία εξόδου παλμού. Ο μετρητής εξάγει παλμό συνεχούς τετραγωνικού κύματος σε λειτουργία συχνότητας, ενώ σειρές παλμών σε λειτουργία παλμού. Η έξοδος συχνότητας χρησιμοποιείται συνήθως για τη μέτρηση του ρυθμού ροής και τη σύνοψη σύντομης χρονικής περιόδου. Η έξοδος παλμών μπορεί να συνδεθεί απευθείας σε έναν εξωτερικό μετρητή και χρησιμοποιείται συχνά για μεγάλη χρονική ολοκλήρωση.
Όπως αναφέρθηκε προηγουμένως, το ανοιχτό κύκλωμα συλλέκτη τρανζίστορ χρησιμοποιείται για συχνότητα και έξοδο παλμού. Επομένως, η εξωτερική τροφοδοσία DC και το φορτίο είναι απαραίτητα.

Χαρακτηριστικά
1. Η μέτρηση δεν επηρεάζεται από τη διακύμανση της πυκνότητας ροής, του ιξώδους, της θερμοκρασίας, της πίεσης και της αγωγιμότητας. Η μέτρηση υψηλής ακρίβειας είναι εγγυημένη σύμφωνα με την αρχή της γραμμικής μέτρησης.
2. Κανένα εμπόδιο στο σωλήνα, καμία απώλεια πίεσης και χαμηλότερη απαίτηση για ευθύγραμμο αγωγό.
3. Το DN 6 έως το DN2000 καλύπτει ένα ευρύ φάσμα μεγεθών σωλήνων. Διατίθεται μια ποικιλία επενδύσεων και ηλεκτροδίων για την ικανοποίηση διαφορετικών χαρακτηριστικών ροής.
4. Προγραμματιζόμενη διέγερση πεδίου τετραγωνικού κύματος χαμηλής συχνότητας, βελτιώνοντας τη σταθερότητα μέτρησης και μειώνοντας την κατανάλωση ενέργειας.
5. Εφαρμογή MCU 16 bit, παρέχοντας υψηλή ολοκλήρωση και ακρίβεια. Πλήρης ψηφιακή επεξεργασία, υψηλή αντίσταση θορύβου και αξιόπιστη μέτρηση. Εύρος μέτρησης ροής έως 1500:1.
6. Οθόνη LCD υψηλής ευκρίνειας με οπίσθιο φωτισμό.
7. Η διεπαφή RS485 ή RS232 υποστηρίζει ψηφιακή επικοινωνία.
8. Έξυπνη ανίχνευση κενών σωλήνων και μέτρηση αντίστασης ηλεκτροδίων που διαγιγνώσκει με ακρίβεια τη μόλυνση κενού σωλήνα και ηλεκτροδίων.
9. Η τεχνολογία εξαρτημάτων SMD και επιφανειακής τοποθέτησης (SMT) εφαρμόζονται για τη βελτίωση της αξιοπιστίας.

Κύριες Εφαρμογές

Το ηλεκτρομαγνητικό ροόμετρο TQMF μπορεί να χρησιμοποιηθεί για τη μέτρηση της ροής όγκου του αγώγιμου ρευστού σε έναν κλειστό αγωγό. Εφαρμόζεται ευρέως στη μέτρηση και τον έλεγχο ροής στους τομείς της χημικής και πετρελαιοβιομηχανίας, της μεταλλουργίας, του νερού και των λυμάτων, της γεωργίας και της άρδευσης, της χαρτοποιίας, της βιομηχανίας τροφίμων και ποτών και της φαρμακευτικής βιομηχανίας. 1.3 Συνθήκες περιβάλλοντος Θερμοκρασία περιβάλλοντος: αισθητήρας: -25℃ έως + 60℃; μετατροπέας: -25℃ σε + 60℃. Σχετική υγρασία: 5% έως 90%; 1.4Συνθήκες εργασίας Μέγιστη θερμοκρασία υγρού: Συμπαγής τύπος: 60℃ Τύπος τηλεχειρισμού: Teflon 150℃ Neoprene 80℃; 120℃ Πολυουρεθάνη 70℃ Αγωγιμότητα υγρού: ≥ 5S/cm

Αρχές μέτρησης

Η αρχή μέτρησης του ηλεκτρομαγνητικού ροόμετρου βασίζεται στον νόμο ηλεκτρομαγνητικής επαγωγής του Farady. Ο αισθητήρας αποτελείται κυρίως από σωλήνα μέτρησης με επένδυση απομόνωσης, ένα ζεύγος ηλεκτροδίων που εγκαθίστανται με διείσδυση στο τοίχωμα του σωλήνα μέτρησης, ένα ζεύγος πηνίων και πυρήνα σιδήρου για την παραγωγή μαγνητικού πεδίου λειτουργίας. Όταν το αγώγιμο ρευστό ρέει μέσω του σωλήνα μέτρησης του αισθητήρα, το σήμα τάσης σε ευθεία αναλογία με τη μέση ταχύτητα ροής του ρευστού θα επάγεται στα ηλεκτρόδια. Το σήμα ενισχύεται και επεξεργάζεται από τον πομπό για να πραγματοποιήσει διάφορες λειτουργίες απεικόνισης.

Σχηματικό κύκλωμα μετατροπέα

Οι μετατροπείς παρέχουν ένα σταθερό διεγερτικό ρεύμα στο πηνίο στον αισθητήρα των ηλεκτρονικών ροόμετρων για να πάρει σταθερό το Β και ενισχύει την ηλεκτροκινητική δύναμη και τη μετατρέπει σε τυπικά σήματα ρεύματος ή συχνότητας, έτσι ώστε τα σήματα να μπορούν να χρησιμοποιηθούν για εμφάνιση, έλεγχο και επεξεργασία. Το σχηματικό κύκλωμα του μετατροπέα φαίνεται στο Σχ. 2.1.

Πίνακας μενού ρύθμισης παραμέτρων

Το μενού ρυθμίσεων μετατροπέα αποτελείται από 45 στοιχεία. Πολλά από αυτά ρυθμίζονται από τον κατασκευαστή πριν από την αποστολή. Δεν είναι απαραίτητο να τα αλλάξετε κατά την εφαρμογή. Υπάρχουν μόνο μερικά από αυτά που πρέπει να οριστούν από τον χρήστη σύμφωνα με την εφαρμογή. Τα στοιχεία του μενού παρατίθενται στον παρακάτω πίνακα:

Εφαρμογή σεναρίου:

FAQ
1. Ε: Ποιες πληροφορίες πρέπει να παρέχονται για να επιλέξετε το κατάλληλο μοντέλο;
Α: Πεδίο εφαρμογής, Ονομαστική πίεση, Μέση & μεσαία θερμοκρασία, Τροφοδοτικό, Έξοδος,
Εύρος ροής, Ακρίβεια, Σύνδεση και άλλες παράμετροι.
2. Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε εγκεκριμένος κατασκευαστής ISO, ειδικευμένος στα όργανα μέτρησης στάθμης και ροής.
Οι υπηρεσίες OEM & ODM είναι διαθέσιμες. Καλώς ήρθατε να μας επισκεφθείτε στην Κίνα.
3. Ε: Ποιο είναι το MOQ σας;
Α: Για να ξεκινήσουμε τη συνεργασία μας, η παραγγελία δείγματος είναι αποδεκτή.
4. Ε: Ποια είναι η ημερομηνία παράδοσής σας για τον μετρητή ροής πετρελαίου ντίζελ Intelligent Mini Micro Turbine Fuel Oil;
Α: Η ημερομηνία παράδοσης είναι περίπου 3-15 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής.
5. Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α: Υποστηρίζουμε T/T, PayPal, Western Union.
Για παραγγελία μαζικής παραγωγής, είναι 30% προκαταβολή και 70% υπόλοιπο πριν από την αποστολή.
6. Ε: Έχετε εγγύηση για τον μετρητή ροής;
Α: Ναι, έχουμε την εγγύηση 12 μηνών.
