Όταν η υπερηχητική ακτίνα εξαπλώνεται στο υγρό, η ροή του υγρού θα προκαλέσει μια μικρή αλλαγή στον χρόνο εξάπλωσης,και η αλλαγή του χρόνου εξάπλωσης είναι ανάλογη με την ταχύτητα ροής του υγρούΣε μηδενική ροή, ο χρόνος που απαιτείται για τους δύο αισθητήρες να μεταδώσουν και να λάβουν τα ηχητικά κύματα είναι ακριβώς ο ίδιος (η μόνη τεχνολογία που μπορεί πραγματικά να μετρήσει μηδενική ροή).ο χρόνος μετάδοσης του ηχητικού κύματος προς τα πάνω είναι μεγαλύτερος από τον χρόνο μετάδοσης του ηχητικού κύματος προς τα κάτωΗ σχέση είναι σύμφωνη με την ακόλουθη έκφραση:
Περιγραφή

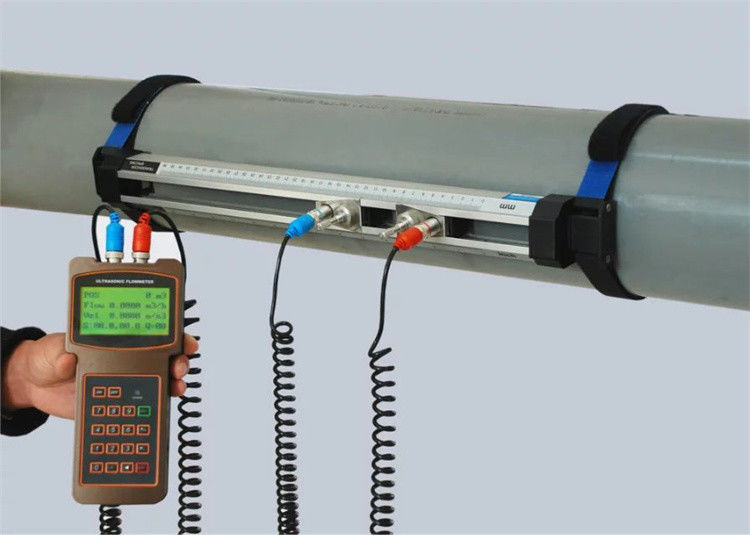

Το φορητό υπερηχητικό μετρητή ροής είναι κατάλληλο για την online βαθμονόμηση και την περιπολική μέτρηση της ροής υγρών σε διάφορες βιομηχανικές εγκαταστάσεις.καλή συνέπειαΤο προϊόν έχει εξαχθεί στην Ιαπωνία, τη Νότια Κορέα, την Αυστραλία, την Ιαπωνία, την Ιαπωνία, την Ιαπωνία, την Ιαπωνία, την Ιαπωνία, την Ιαπωνία, την Ιαπωνία, την Ιαπωνία, την Ιαπωνία, την Ιαπωνία, την Ιαπωνία, την Ιαπωνία, την Ιαπωνία, την Ιαπωνία, την Ιαπωνία, την Ιαπωνία, την Ιαπωνία, την Ιαπωνία, την Ιαπωνία, την Ιαπωνία, την Ιαπωνία, την Ιαπωνία, την Ιαπωνία, την Ιαπωνία, την Ιαπωνία, την Ιαπωνία, την Ιαπωνία, την Ιαπωνία, την Ιαπωνία, την Ιαπωνία, την Ιαπωνία, την Ιαπωνία, την Ιαπωνία, την Ιαπωνία, την Ιαπωνία, την Ιαπωνία, την Ιαπωνία, την Ιαπωνία, την ΙαΗΠΑ και άλλες περιοχές, και έχει ευρέως επαινεθεί.
Ακρίβεια μέτρησης: καλύτερη από 1%
Επαναλαμβανόμενη ικανότητα: καλύτερη από 0,2%
Εργασιακή παροχή ισχύος: 90~230VAC (ενσωματωμένη μπαταρία επαναφορτιζόμενη με νικελικό μεταλλικό υδρίδιο, μπορεί να συνεχίσει να λειτουργεί για 12 ώρες μετά την φόρτιση)
Μέθοδος εγκατάστασης: εξωτερική εγκατάσταση, απλή και βολική λειτουργία
Εμφάνιση: 4 γραμμές κινέζικων χαρακτήρων εμφανίζουν στιγμιαία ροή, ρυθμό ροής, σωρευτική ροή, κατάσταση σήματος, κλπ. στην ίδια οθόνη
Έκδοση σήματος: μη απομονωμένη RS232 (εκτεταμένο πρωτόκολλο FUJI) 1 απομονωμένη έξοδος OCT
Άλλες λειτουργίες: Ο ενσωματωμένος καταγραφέας δεδομένων μπορεί να καταγράφει χρόνο, συσσωρευμένη ροή, κατάσταση σήματος, χρόνο εργασίας κλπ.Η τυποποιημένη διεπαφή δεδομένων RS232 χρησιμοποιείται για ανίχνευση δικτύου ή εξαγωγή καταγεγραμμένων δεδομένων για αυτοδιάγνωση, η οποία υποδεικνύει αν η τρέχουσα κατάσταση λειτουργίας είναι κανονική.
Προδιαγραφή
| Τεχνικές παραμέτρους |
Μοντέλο HSM |
Μοντέλο HM |
Τυπικό μοντέλο S1 |
Τυπικό μοντέλο M1 |
Τυπικό μοντέλο L1 |
υψηλή θερμοκρασίαS1 HΜοντέλο |
υψηλή θερμοκρασίαM1HΜοντέλο |
| Εφαρμόσιμη διάμετρος σωλήνα (mm) |
15 ¢ 100 |
50 ¢ 700 |
15 ¢ 100 |
50 ¢ 700 |
300 ¢6000 |
15 ¢ 100 |
50 ¢ 700 |
| Υλικό |
Άλλες χημικές ενώσεις |
ABS |
Ειδικά υλικά υψηλής θερμοκρασίας |
| συχνότητα λειτουργίας |
1MHz |
| Κοινές μεθόδους εγκατάστασης |
V(N,W) |
V,Z |
V(N,W) |
V,Z |
Z |
V(N,W) |
V,Z |
| Κλιμάκωση |
Σύνδεση και βαθμονόμηση ολόκληρης της μηχανής |
| μαγνητικό |
Ναι. |
ΟΧΙ |
| κατάλληλη θερμοκρασία |
0°C~70°C |
0°C~160°C |
| Επίπεδο προστασίας |
IP65 |
| Μέγεθος |
200 × 25 × 25 |
280 × 40 × 40 |
45 × 30 × 30 |
60 × 45 × 45 |
80 × 70 × 55 |
90 × 85 × 24 |
90 × 82 × 29 |
| Μάζα (σε γραμμάρια) |
250 |
1080 |
75 |
250 |
650 |
94 |
150 |
| Τύπος μέσου |
Νερό, θαλάσσιο νερό, λύματα, αλκοόλ, διάφορα έλαια και άλλα μονομερή, ομοιόμορφα και σταθερά υγρά που μπορούν να διεξάγουν υπερηχητικά κύματα |
| Μέση θολούρα |
≤20000 ppm και περιεκτικότητα σε μικρές φυσαλίδες |
| Εφαρμόσιμες σωλήνες |
Επιτρέπεται η επικάλυψη ομοιόμορφων και πυκνών σωλήνων όπως χάλυβα άνθρακα, ανοξείδωτο χάλυβα, χυτοσίδηρο, χαλκό, PVC, αλουμίνιο, υαλοπλαστική κλπ. |
| Εφοδιασμός σωλήνων |
Εποξυασφάλτης, καουτσούκ, κονίαμα, πολυπροπυλένιο, πολυστυρένιο, βακελίτης, PTFE κλπ. |
| καλώδιο σήματος |
Τυπική διαμόρφωση: 5 μέτρα × 2, προαιρετικά 10 μέτρα × 2 ή 15 μέτρα × 2 |
Δομή προϊόντος
