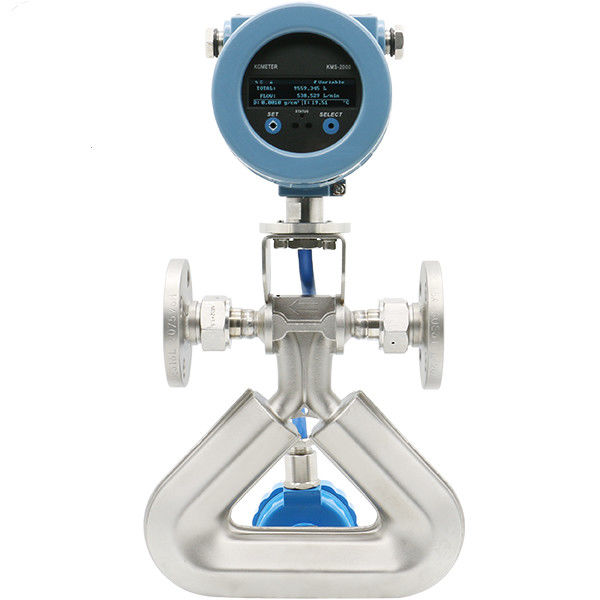

Μετρητής ροής αερίου Coriolis υψηλής ακρίβειας 316L υψηλής θερμοκρασίας

Λεπτομερή εισαγωγή του μέτρου ροής μάζας Coriolis:

Το μέτρο ροής μάζας Coriolis είναι ένα μέτρο που χρησιμοποιείται για τη μέτρηση της ροής μάζας υγρού ή αερίου και η αρχή λειτουργίας του βασίζεται στο φαινόμενο Coriolis.Τα μετρητά ροής Coriolis χρησιμοποιούνται ευρέως λόγω της υψηλής ακρίβειας και του ευρέος φάσματος εφαρμογών τουςΠαρακάτω παρουσιάζεται μια λεπτομερή εισαγωγή του μέτρου ροής μάζας Coriolis:

Αρχή λειτουργίας

Η αρχή λειτουργίας του μέτρου ροής μάζας Coriolis βασίζεται στο φαινόμενο Coriolis, το οποίο αναφέρεται στην αδράνεια δύναμη στην οποία θα υποβληθεί ένα αντικείμενο όταν κινείται σε ένα περιστρεφόμενο σύστημα.Συγκεκριμένα, το μετρητή ροής Coriolis χρησιμοποιεί τα ακόλουθα βήματα για τη μέτρηση της ροής:

1. **Το υγρό που περνά από τον αισθητήρα**: Το υγρό ρέει στον αισθητήρα του μετρητή ροής, συνήθως μέσω ενός ζευγαριού δονητικών σωλήνων ή δονητικών στοιχείων.

2. **Τοι δονήσεις του δονητικού σωλήνα**: Οι δονητικοί σωλήνες του μετρητή ροής αναγκάζονται να δονούνται σε μια ορισμένη συχνότητα και πλάτος.Το υγρό ασκεί δύναμη σε αυτούς τους δονητικούς σωλήνες κατά τη διάρκεια της ροής.

3. **Γεννήση δύναμης Κοριολίδου**: Όταν το υγρό ρέει μέσα από τον δονητικό σωλήνα, δημιουργείται δύναμη Κοριολίδου λόγω της αδράνειας του υγρού,Και αυτή η δύναμη προκαλεί τον δονητικό σωλήνα να έχει μια σχετική μετατόπισηΗ μετατόπιση αυτή επηρεάζει τη συχνότητα δονήσεων και τη φάση του δονητικού σωλήνα.

4. **Μέτρηση και υπολογισμός**: Ο αισθητήρας ανιχνεύει τη σχετική μετατόπιση και την αλλαγή συχνότητας του δονητικού σωλήνα και μετατρέπει αυτά τα σήματα σε τιμές ροής μάζας.Με την ανάλυση των χαρακτηριστικών δονήσεων του δονητικού σωλήνα, το μετρητή ροής μπορεί να υπολογίσει απευθείας τη μάζα ροής του υγρού χωρίς να λαμβάνει υπόψη τις αλλαγές πυκνότητας και θερμοκρασίας του υγρού.

Βασικά χαρακτηριστικά

- **Υψηλή ακρίβεια**: Τα ροόμετρα Coriolis παρέχουν πολύ υψηλή ακρίβεια μέτρησης, η οποία μπορεί να φθάσει το 0,1% ή και υψηλότερη.

- ** άμεση μέτρηση της ροής μάζας**: Η ροή μάζας του υγρού μπορεί να μετρηθεί άμεσα χωρίς να μετατρέπεται η σχέση μεταξύ της ροής όγκου και της πυκνότητας.

- **Παράταση εφαρμογής**: Κατάλληλο για τη μέτρηση ροής υγρών και αερίων, συμπεριλαμβανομένων των υγρών με υψηλή ιξώδεςτητα, διαβρωτικότητα ή υψηλή περιεκτικότητα σε φυσαλίδες.

- **Περισσότερες λειτουργίες**: Εκτός από τη μέτρηση της ροής, πολλά ροόμετρα Coriolis μπορούν επίσης να μετρήσουν άλλες παραμέτρους όπως θερμοκρασία, πυκνότητα και συγκέντρωση.

- **Λιγότερες απαιτήσεις συντήρησης**: Επειδή το μετρητικό μέρος του μετρητή ροής δεν έχει κινούμενα μηχανικά μέρη, είναι σχετικά λιγότερο επιρρεπές σε φθορά και βλάβη.

Περιοχές εφαρμογής

- **Χημική βιομηχανία**: Χρησιμοποιείται για την ακριβή μέτρηση της ροής χημικών ουσιών, ειδικά εκείνων που είναι ιδιαίτερα διαβρωτικές ή ιξώδεις.
- ** Βιομηχανία τροφίμων και ποτών**: Μετρώντας με ακρίβεια τις υγρές πρώτες ύλες και τα προϊόντα για να εξασφαλίζεται η συνέπεια και η ποιότητα του προϊόντος.
- **Πηγή πετρελαίου και φυσικού αερίου**: Μέτρηση της ροής πετρελαίου, φυσικού αερίου και των μείγματων τους, ειδικά σε περιπτώσεις όπου απαιτείται υψηλή ακρίβεια και σταθερότητα.
- ** Φαρμακευτική βιομηχανία**: Χρησιμοποιείται για την ακριβή μέτρηση της ροής φαρμάκων και άλλων κρίσιμων υγρών κατά τη διάρκεια της διαδικασίας παραγωγής.

Συνολικά, τα μετρητά ροής μάζας Coriolis έχουν γίνει βασικά εργαλεία μέτρησης ροής σε πολλούς βιομηχανικούς τομείς λόγω της υψηλής ακρίβειας, σταθερότητας και ευελιξίας τους.

Βασικά χαρακτηριστικά
1Αδιαμφισβήτητη απόδοση στην ροή μάζας υγρού, ροή όγκου και μέτρηση πυκνότητας
2Το μοναδικό σχεδιασμό προσφέρει απαράμιλλη ευαισθησία και σταθερότητα μετρήσεων
3. εγγυάται σταθερή, αξιόπιστη απόδοση στο ευρύτερο εύρος ροής
4Σχεδιασμένο για να ελαχιστοποιεί τις επιπτώσεις της διαδικασίας, της τοποθέτησης και του περιβάλλοντος

Εφαρμογή
Το μέτρο ροής μάζας μπορεί να χρησιμοποιηθεί στους ακόλουθους τομείς για την κάλυψη των απαιτήσεων των συστατικών, των διαδικασιών ανάμειξης και της εμπορικής μέτρησης.
Χημικό: περιέχει σύστημα χημικής αντίδρασης
Πετρέλαιο: ανάλυση της περιεκτικότητας σε υγρασία
Λιπίδια: συμπεριλαμβανομένων των φυτικών ελαίων, των ζωικών λιπαρών και άλλων ελαίων
Φαρμακευτική
Ζωγραφική
Κατασκευή χαρτιού
Εκτύπωση και βαφή υφασμάτων
Καύσιμα: αργό πετρέλαιο, βαρύ πετρέλαιο, λιπαρά από άνθρακα, λιπαντικά και άλλα καύσιμα.
Τρόφιμα: ποτά που διαλύονται σε αέρια, υγιεινά ποτά και άλλα υγρά.
Μεταφορά: μέτρηση υγρού αγωγού.
Υγρά χαμηλής θερμοκρασίας, όπως υγρό οξυγόνο και υγρό άζωτο, η χαμηλή θερμοκρασία έως -200°C
Υψηλής θερμοκρασίας υγρό, με μέγιστη θερμοκρασία έως 300°C
Υψηλής πίεσης υγρό, όπως μέτρηση ροής λιπασμάτων για τσιμεντοποίηση πετρελαϊκών γεωτρήσεων

Αρχή λειτουργίας
Εάν ένας σωλήνας περιστρέφεται γύρω από ένα σημείο (P) ενώ το υγρό ρέει μέσα από αυτόν (προς ή μακριά από το κέντρο της περιστροφής), το υγρό αυτό θα παράγει μια αδρανειακή δύναμη, με αναφορά στο σχήμα 1.1:

Δομή αισθητήρα

Ο αισθητήρας μέτρησης ροής μάζας αποτελείται από σωλήνα μέτρησης, συσκευή κίνησης, ανιχνευτή θέσης, δομή στήριξης, αισθητήρα θερμοκρασίας, στερέωμα κλπ.
1 Στήριξη: ο σωλήνας μέτρησης που στερεώνεται στην στήριξη ως άξονας δονήσεως.
2 Ο σωλήνας μέτρησης (Σωλήνας δονήματος): αποτελείται από δύο παράλληλους σωλήνες.
3 Ανιχνευτής θέσης: χρησιμοποιείται για τη μέτρηση της στρέβλωσης του σωλήνα μέτρησης.
4 Συσκευή κίνησης: δημιουργείται ηλεκτρομαγνητική δύναμη για την κίνηση του σωλήνα μέτρησης ώστε να δονείται κοντά στην συχνότητα συντονισμού.
5 Κεφάλαιο: Προστασία του σωλήνα μέτρησης, της μονάδας κίνησης και του ανιχνευτή.

Τεχνικές παραμέτρους

Συσκευή και παράδοση


Γενικές ερωτήσεις
1Ε: Ποιες πληροφορίες πρέπει να παρέχονται για την επιλογή του κατάλληλου μοντέλου;
Α: Το πεδίο εφαρμογής, ονομαστική πίεση, μέση και μεσαία θερμοκρασία, τροφοδοσία ρεύματος, έξοδος,
Πεδίο ροής, ακρίβεια, σύνδεση και άλλες παραμέτρους.
2Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε ένας εγκεκριμένος κατασκευαστής ISO που ειδικεύεται σε όργανα μέτρησης επιπέδου και ροής.
Η υπηρεσία OEM & ODM είναι διαθέσιμη. Καλώς ήρθατε να μας επισκεφθείτε στην Κίνα.
3Ε: Ποιο είναι το MOQ σας;
Α: Για να ξεκινήσουμε τη συνεργασία μας, η παραγγελία δείγματος είναι αποδεκτή.
4Ε: Ποια είναι η ημερομηνία παράδοσης για το Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter;
Η ημερομηνία παράδοσης είναι περίπου 3-15 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής.
5Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α: Υποστηρίζουμε T/T, PayPal, Western Union.
Για παραγγελία μαζικής παραγωγής, είναι 30% προκαταβολή και 70% υπόλοιπο πριν από την αποστολή.
6Ε: Έχετε εγγύηση για το μετρητή ροής;
Α: Ναι, έχουμε εγγύηση 12 μηνών.
