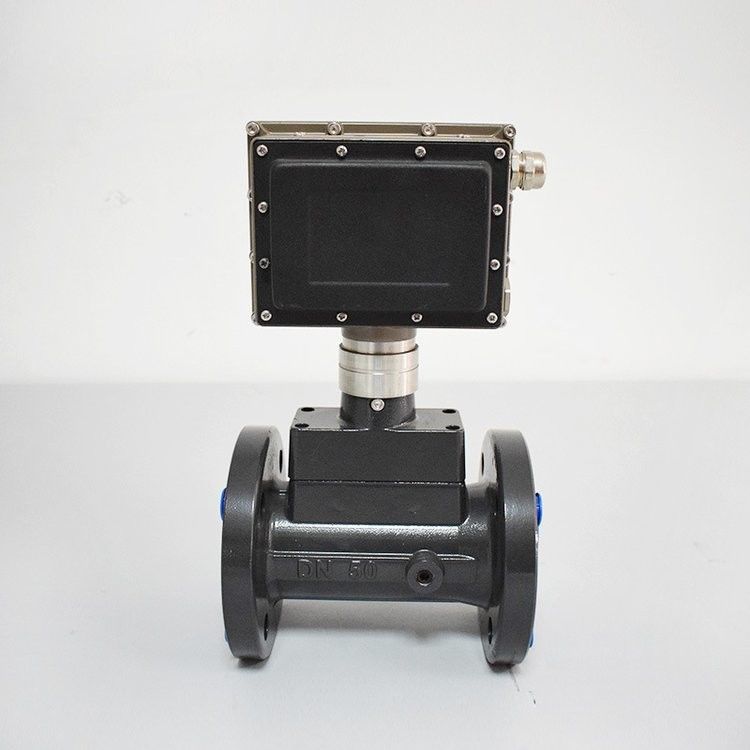

Μετρητής ροής αεριοστροβίλων RS485 επικοινωνία

παράμετρος

1Κλιβέρτο οργάνου και μέθοδος σύνδεσης: 25.40.50.65.80.100.125.150.200.250Το.300 υιοθετεί σύνδεση φλάντζας
2Αναλογία εμβέλειας: 1:10 1:20 1:30
3Υλικό του οργάνου: Σώμα μετρητή: 304 ανοξείδωτο χάλυβα
4Επίπεδο προστασίας: ip65

Οι μετρητές ροής αεριοστροβίλων χρησιμοποιούνται κυρίως για τη μέτρηση της ροής αέρα, αζώτου, οξυγόνου, υδρογόνου, βιοαερίου, φυσικού αερίου, ατμού και άλλων μέσων υγρών σε βιομηχανικούς αγωγούς.Κατά τη μέτρηση της ροής όγκου υπό συνθήκες εργασίας, είναι σχεδόν ανεξάρτητο από την πυκνότητα του υγρού, την πίεση, τη θερμοκρασία, την ιξώδες και άλλες παραμέτρους.Οι παράμετροι του οργάνου μπορούν να είναι σταθεροί για μεγάλο χρονικό διάστημαΟ μέτρης ροής στρογγυλής αερίου χρησιμοποιεί έναν πιεζοηλεκτρικό αισθητήρα έντασης, ο οποίος είναι εξαιρετικά αξιόπιστος και μπορεί να λειτουργεί στο εύρος θερμοκρασίας λειτουργίας από -20°C έως +250°C.Έχει αναλογικά πρότυπα σήματα και ψηφιακή έξοδος σήματος παλμούΤο σύστημα αυτό είναι σχετικά προηγμένο και ιδανικό μέτρο ροής.

Περιγραφή

Ο μετρητής ροής αεριοστροβίλων με αντισταθμισμένη θερμοκρασία και πίεση ενσωματώνει αισθητήρα ροής αεριοστροβίλων και συνολικό μέτρο ροής.Οι κύριοι δείκτες επιδόσεώς του είναι μέχρι και το ιδανικό όργανο για τη μέτρηση του εμπορίου φυσικού αερίου..

αρχή λειτουργίας
Όταν η ροή του αέρα εισέρχεται στο μετρητή ροής, περνά πρώτα από τον ευθυγραμμιστή με μια ειδική δομή και επιταχύνεται.η τουρμπίνα ξεπερνά την ροπή αντίστασης και την ροπή τριβής και αρχίζει να περιστρέφεταιΌταν η ροπή φτάσει στην ισορροπία, η ταχύτητα περιστροφής είναι σταθερή.και το μαγνητικό πεδίο αλλάζει περιοδικά από τον μαγνήτη στον περιστρεφόμενο δίσκο του πομπού, έτσι ώστε η γεννήτρια παλμών να εκπέμπει ένα σήμα παλμού με συχνότητα ανάλογη με το ρυθμό ροής.Ο μικροεπεξεργαστής στο μετατροπέα μετρά και υπολογίζει το σήμα παλμού για να λάβει το ρυθμό ροής σε κατάσταση εργασίαςΤαυτόχρονα, ανιχνεύει τη θερμοκρασία και την πίεση του μέσου, μετατρέπει την τάση ροής όγκου κατά την κατάσταση εργασίας στην κανονική τάση ροής όγκου σύμφωνα με το μοντέλο διόρθωσης όγκου,και το συσσωρεύει για να λάβει το τυπικό όγκο συνολικό ποσό. .

Τύπος υπολογισμού
Για παράδειγμα: μετρητής ροής αεριοστροβίλου διαμετρήματος DN40, εύρος ροής 5-50m3/h, F-1 ορίζεται σε 0 (άμεση απεικόνιση ποσότητας mh, σωρευτική απεικόνιση ποσότητας m3), F-8 ορίζεται σε 0.001Αυτό σημαίνει ότι για κάθε συσσωρευμένη ροή 0,001 m, θα εκδοθεί ισοδύναμος παλμός με πλάτος παλμού 250 ms και κύκλος λειτουργίας 50%, δηλαδή,η ανώτατη συχνότητα ορίου είναι 1000/ (250*2) = 2Hz, και το αντίστοιχο ανώτατο όριο ροής είναι 0,001 * 2 * 3600-7,2 m3/h, όταν ο στιγμιαίος ρυθμός ροής είναι μεγαλύτερος από 7,2 m3/h, η συχνότητα του ισοδύναμου παλμού εξόδου εξακολουθεί να είναι 2Hz, δηλαδή,το προϊόν είναι κορεσμένο.

Αντιστάθμιση συντελεστή οργάνου, δηλαδή διόρθωση πολυγραμμικής διόρθωσης πολλαπλών σημείων του συντελεστή οργάνου K (βλέπε P16), συνολικά 1 μπορεί να οριστεί σε 6, (F, K) (i=1, 2,..., 6)

(1) F, είναι η αρχική συχνότητα, ανάλογη με την τάση ροής, μονάδα Hz·

Κ είναι η αδιάστατη σχέση μεταξύ του συντελεστή t στο σημείο συχνότητας Ε και του συντελεστή οργάνου K (παράμετρος P9), όπου K είναι ο πραγματικός συντελεστής στο σημείο συχνότητας F,γενικά λαμβάνεται με βαθμονόμηση πραγματικής ροής.

(2) Αρχή λειτουργίας της διόρθωσης πολυγραμμικής πολλαπλών σημείων.

F. > F, (i=12...18), σύμφωνα με τις ειδικές παραμέτρους που είναι ενσωματωμένες στον πίνακα, F είναι η συχνότητα του τελευταίου σημείου διόρθωσης.


Προδιαγραφές

εικόνα

1Η ανώτατη απώλεια πίεσης είναι η απώλεια πίεσης όταν ο μετρητής ροής λειτουργεί στο ανώτατο σημείο ροής, το μέσο είναι αέρας και η θερμοκρασία είναι κανονική.

Τα προϊόντα 2DN20, DN32, DN65 και DN125 δεν είναι εθνικά πρότυπα και πρέπει να προσαρμοστούν.

Τοποθεσία εγκατάστασης και απαιτήσεις
1. Είναι αυστηρά απαγορευμένο να συγκολλήσει το φλάντζο του σωλήνα σε απευθείας σύνδεση με το μετρητή ροής. Το μετρητή ροής πρέπει να αφαιρεθεί πριν από τη συγκόλληση. Πριν από την εγκατάσταση του μετρητή ροής, τα συντρίμμια, τα σκουριά συγκόλλησης,και η σκόνη στον αγωγό πρέπει να καθαρίζεται.

2Για να διευκολυνθεί η συντήρηση και να μην επηρεαστεί η κανονική μεταφορά υγρού, συνιστάται η εγκατάσταση αγωγού παράκαμψης όπως φαίνεται στο παραπάνω σχήμα.

3Για να αποφευχθεί η είσοδος ακαθαρσιών στο μετρητή ροής, πρέπει να εγκατασταθεί φίλτρο.

4Το μέτρο ροής πρέπει να τοποθετείται οριζόντια. Συνιστάται να τοποθετηθεί ένα ατσάλινο άνοιγμα διεύρυνσης (καταπληρωτής) στην πίσω πλευρά του ίσου τμήματος του σωλήνα μετά το μέτρο ροής.Η σύνδεση διεύρυνσης πρέπει να πληροί τις απαιτήσεις ονομαστικής διάμετρου και ονομαστικής πίεσης του σχεδιασμού του αγωγούΗ σύνδεση διεύρυνσης χρησιμοποιείται για την αντιστάθμιση της πίεσης του αγωγού και για τη διευκόλυνση της εγκατάστασης και της αποσυναρμολόγησης του μετρητή ροής.

5. Εάν απαιτείται κάθετη εγκατάσταση, παρακαλείστε να το αναφέρετε κατά την παραγγελία και το προϊόν πρέπει να έχει τη σχετική διαμόρφωση.η κατεύθυνση ροής αέρα πρέπει να είναι από πάνω προς τα κάτω.

6Όταν το μετρητή ροής είναι εγκατεστημένο για εξωτερική χρήση, συνιστάται να προστεθεί ένα προστατευτικό κάλυμμα για να αποφευχθεί η βύθιση στο νερό της βροχής ή η έκθεση στον καυτό ήλιο,που θα επηρεάσει τη διάρκεια ζωής του μετρητή ροής.

7Δεν θα πρέπει να υπάρχει ισχυρή εξωτερική μαγνητική παρεμβολή ή ισχυρή μηχανική δονή γύρω από το ροομέτρο.

8Ο μετρητής ροής πρέπει να είναι σταθερά γειωμένος, αλλά δεν πρέπει να μοιράζεται με το καλώδιο γείωσης του συστήματος ισχυρού ρεύματος.

Σενάρια εφαρμογής

Συσκευή και παράδοση


Γενικές ερωτήσεις
1Ε: Ποιες πληροφορίες πρέπει να παρέχονται για την επιλογή του κατάλληλου μοντέλου;
Α: Το πεδίο εφαρμογής, ονομαστική πίεση, μέση και μεσαία θερμοκρασία, τροφοδοσία ρεύματος, έξοδος,
Πεδίο ροής, ακρίβεια, σύνδεση και άλλες παραμέτρους.
2Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε ένας εγκεκριμένος κατασκευαστής ISO που ειδικεύεται σε όργανα μέτρησης επιπέδου και ροής.
Η υπηρεσία OEM & ODM είναι διαθέσιμη. Καλώς ήρθατε να μας επισκεφθείτε στην Κίνα.
3Ε: Ποιο είναι το MOQ σας;
Α: Για να ξεκινήσουμε τη συνεργασία μας, η παραγγελία δείγματος είναι αποδεκτή.
4Ε: Ποια είναι η ημερομηνία παράδοσης για το Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter;
Η ημερομηνία παράδοσης είναι περίπου 3-15 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής.
5Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α: Υποστηρίζουμε T/T, PayPal, Western Union.
Για παραγγελία μαζικής παραγωγής, είναι 30% προκαταβολή και 70% υπόλοιπο πριν από την αποστολή.
6Ε: Έχετε εγγύηση για το μετρητή ροής;
Α: Ναι, έχουμε εγγύηση 12 μηνών.
