Μετρητής ροής
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | BEITE |
| Πιστοποίηση | CE ISO |
Αρχή και δομή

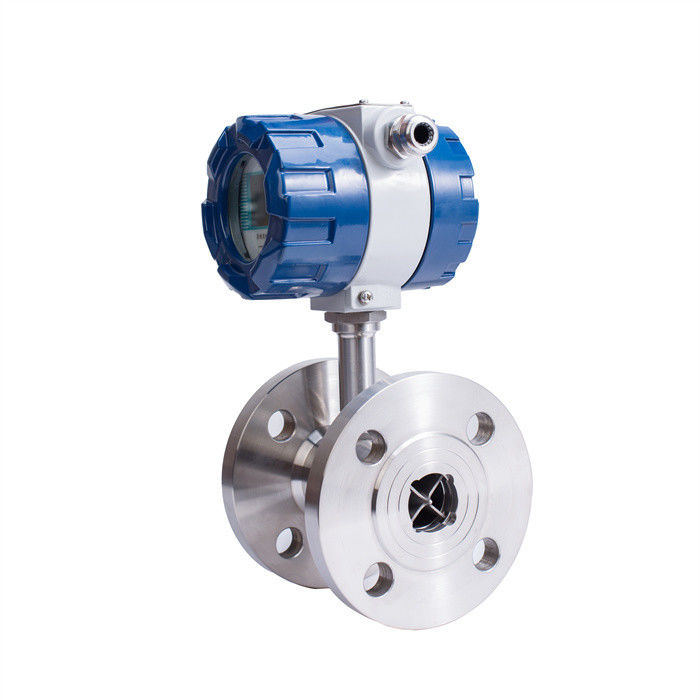

Ο μετρητής ροής αποτελείται κυρίως από ένα περίβλημα, ένα μπροστινό πλαίσιο καθοδήγησης, έναν άξονα, έναν τροχό, ένα πίσω πλαίσιο καθοδήγησης, έναν ενισχυτή με μαγνητοηλεκτρικό μετατροπέα και έναν μετατροπέα.Όταν το υγρό περνά από το ροόμετροΗ περιοδική περιστροφή του τροχού αλλάζει τη μαγνητική ροή του μαγνητοηλεκτρικού μετατροπέα,και παράγει ένα σήμα παλμού μέσω μαγνητοηλεκτρικής μετατροπήςΟ αριθμός και η συχνότητα του σήματος παλμού σχετίζονται με το ρυθμό ροής που ρέει μέσω του μετρητή ροής.
Περιγραφή
Ο μετρητής ροής υγρής τουρμπίνης σειράς LWGY (αισθητήρας ροής) βασίζεται στην αρχή της ισορροπίας ροπής και είναι ένας μετρητής ροής τύπου ταχύτητας.ελαφρύ, υψηλής ακρίβειας, καλής αναπαραγωγικότητας, ευαίσθητης απόκρισης, εύκολης εγκατάστασης, συντήρησης και χρήσης.Κατεργασία χαρτιού και άλλες βιομηχανίεςΕίναι ένα ιδανικό όργανο για τη μέτρηση ροής και την εξοικονόμηση ενέργειας.
Ο μετρητής ροής του στροβίλου τηλεμεταφοράς μπορεί να συνδεθεί με το σύστημα ελέγχου ή να χρησιμοποιηθεί σε συνδυασμό με το δευτερεύον όργανο απεικόνισης.2Cr13Η ατμόσφαιρα είναι αδιάβροχη και απαλλαγμένη από ίνες, σωματίδια και άλλες προσμείξεις.Εάν είναι συνδυασμένο με όργανο απεικόνισης με ειδικές λειτουργίες, μπορεί επίσης να εκτελέσει ποσοτικό έλεγχο, συναγερμό υπερβολικής ποσότητας κλπ. Επιλέγοντας τον ανθεκτικό σε έκρηξη τύπο αυτού του προϊόντος, μπορεί να χρησιμοποιηθεί σε περιβάλλοντα με κίνδυνο έκρηξης.Η ανεμογεννήτρια του εργοστασίου μας είναι κατάλληλη για μέσα με ιξώδες μικρότερο από 5 × 10-6m2/s στη θερμοκρασία εργασίαςΓια υγρά με ιξώδες μεγαλύτερο από 5×10-6m2/s, το μετρητή ροής πρέπει να βαθμολογείται με πραγματικό υγρό πριν από τη χρήση.
Προδιαγραφές
| Ονομαστική διάμετρος | 4 | 4 mm,00,04 έως 0,25 m3/h | ||||||
| 6 | 6 χιλιοστά,0.1~0.6m3/h | |||||||
| 10 | 10 χιλιοστά,0.2~1.2m3/h | |||||||
| 15 | 15 χιλιοστά,0.6~6m3/h | |||||||
| 20 | 20 χιλιοστά,0.8-8m3/h | |||||||
| 25 | 25 mm, 1 ~ 10 m3/h | |||||||
| 32 | 32 χιλιοστά,1.6-16m3/h | |||||||
| 40 | 40 mm,2~20 m3/h | |||||||
| 50 | 50 mm,4~40 m3/h | |||||||
| 65 | 65mm,8-80m3/h | |||||||
| 80 | 80mm, 10~100m3/h | |||||||
| 100 | 100 mm, 20~200 m3/h | |||||||
| 125 | 125 mm,25-250 m3/h | |||||||
| 150 | 150mm, 30~300m3/h | |||||||
| 200 | 200mm,80~800m3/h | |||||||
| τύπος τουρμπίνας | Εργαζόμενοι | Βασικός τύπος, +5-24DCV τροφοδοσία, έξοδος παλμού | ||||||
| Εργαζόμενοι | Δύο καλώδια ισχύος εξόδου 4~20mA, τύπος τηλεμεταφοράς | |||||||
| Επικαιροποίηση | Τύπος οθόνης εγκατάστασης με μπαταρία | |||||||
| Επικαιροποίηση | Εμφάνιση επί τόπου/4~20mA δύο καλωδίων ισχύος εξόδου | |||||||
| Επικαιροποιημένα | Εμφάνιση επί τόπου/πρωτόκολλο επικοινωνίας RS485 | |||||||
| Επικαιροποίηση | Πρωτόκολλο επικοινωνίας ζωντανής προβολής/HART | |||||||
| Επίπεδο ακρίβειας | 5 | 0.5 | ||||||
| 10 | 1 | |||||||
| Τύπος εμβέλειας | W | Τουρμπίνες ευρείας εμβέλειας | ||||||
| S | Τυρβίδα τυποποιημένης εμβέλειας | |||||||
| Υλικό | S | 304 | ||||||
| Α | 316 ((L) | |||||||
| Απαιτήσεις ανθεκτικότητας σε έκρηξη | N | Ο αριθμός N ή το μη σήμα σημαίνει μη ανθεκτικό σε έκρηξη | ||||||
| Ε | (ExdIIBT6) | |||||||
| Επίπεδο πίεσης | N | Συνηθισμένο | ||||||
| H(x) | ανατρέξτε στις οδηγίες | |||||||
Πίνακας σύγκρισης μεγέθους διεπαφής μετρητή ροής
| ΣΚΕ | Ονομαστική διάμετρος | L ((mm) | H(mm) | G | Lˊ(mm) | D ((mm) | d(mm) | Αριθμός τρυπών |
| (μμ) | ||||||||
| LWGY-4 | 4 | 275 | 145 | G1/2 | 215 | |||
| LWGY-6 | 6 | 275 | 145 | G1/2 | 215 | |||
| LWGY-10 | 10 | 455 | 165 | G1/2 | 350 | |||
| LWGY-15 | 15 | 75 | 173 | G1 | ||||
| LWGY-25 | 25 | 100 | 180 | G5/4 | ||||
| LWGY-40 | 40 | 140 | 178 | G2 | ||||
| LWGY-50 | 50 | 150 | 252 | Φ125 | Φ18 | 4 | ||
| LWGY-80 | 80 | 200 | 287 | Φ160 | Φ18 | 8 | ||
| LWGY-100 | 100 | 220 | 322 | Φ180 | Φ18 | 8 |
Χαρακτηριστικά
1. Καλή ακρίβεια
Ο μετρητής ροής είναι τύπου ώθησης με ρυμουλκούμενα καρβιδίου, το οποίο έχει καλή ακρίβεια και βελτιωμένη αντοχή στην φθορά.
2. COMPACT STRUCTURE (Συγκεντρωμένη δομή)
Σύνθετη και ελαφριά δομή, εύκολη εγκατάσταση και συντήρηση
3. Απλή δομή
Τρία χαρακτηριστικά: απλή δομή, σταθερή δομή και εύκολη διάσπαση και συναρμολόγηση
4. Υψηλή ακρίβεια
Υψηλή ακρίβεια, γενικά έως ±0,5%R, ±1,0%R, καλή επαναληψιμότητα
5. Επαναλαμβανόμενη ικανότητα
Μέχρι 0,05% - 0,2%5
6. ΔΙΚΑΛΙΣΜΟΣ ΠΡΕΣΩΣΗΣ
Υψηλό επίπεδο πίεσης, μικρή απώλεια πίεσης, μεγάλη χωρητικότητα ροής και ισχυρή αντοχή σε δονήσεις
Συσκευή και παράδοση
Γενικές ερωτήσεις
1Ε: Ποιες πληροφορίες πρέπει να παρέχονται για την επιλογή του κατάλληλου μοντέλου;
Α: Το πεδίο εφαρμογής, ονομαστική πίεση, μέση και μεσαία θερμοκρασία, τροφοδοσία ρεύματος, έξοδος,
Πεδίο ροής, ακρίβεια, σύνδεση και άλλες παραμέτρους.
2Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε ένας εγκεκριμένος κατασκευαστής ISO που ειδικεύεται σε όργανα μέτρησης επιπέδου και ροής.
Η υπηρεσία OEM & ODM είναι διαθέσιμη. Καλώς ήρθατε να μας επισκεφθείτε στην Κίνα.
3Ε: Ποιο είναι το MOQ σας;
Α: Για να ξεκινήσουμε τη συνεργασία μας, η παραγγελία δείγματος είναι αποδεκτή.
4Ε: Ποια είναι η ημερομηνία παράδοσης για το Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter;
Η ημερομηνία παράδοσης είναι περίπου 3-15 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής.
5Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α: Υποστηρίζουμε T/T, PayPal, Western Union.
Για παραγγελία μαζικής παραγωγής, είναι 30% προκαταβολή και 70% υπόλοιπο πριν από την αποστολή.
6Ε: Έχετε εγγύηση για το μετρητή ροής;
Α: Ναι, έχουμε εγγύηση 12 μηνών.
