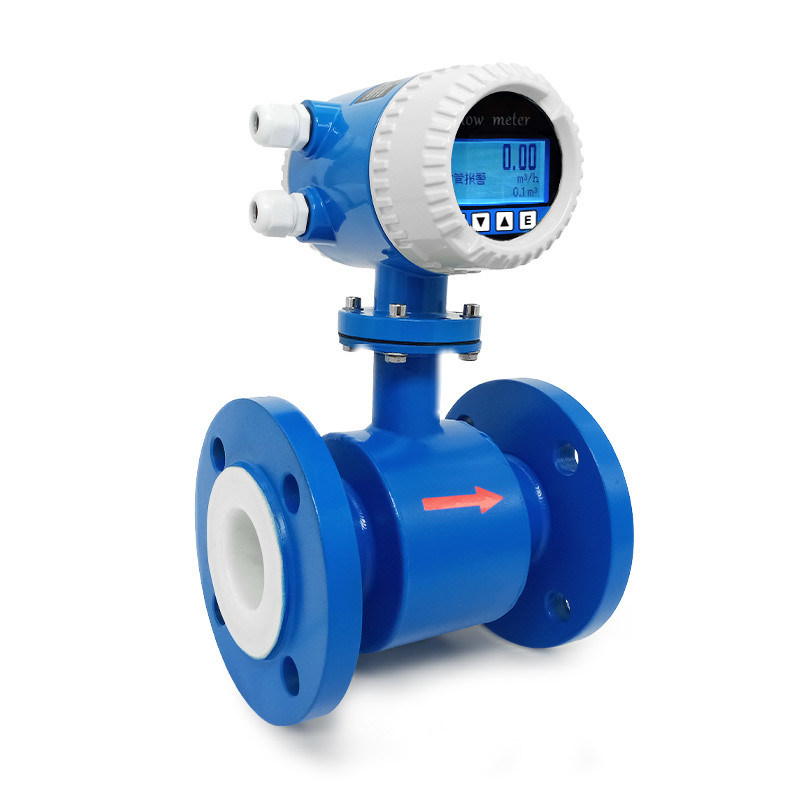

Τύπος φλάντζης Ηλεκτρομαγνητικός μετρητής ροής υψηλή ακρίβεια

αρχή λειτουργίας

Σύμφωνα με την αρχή της ηλεκτρομαγνητικής επαγωγής του Φάραντεϊ, ένα ζευγάρι ηλεκτροδίων ανίχνευσης εγκαθίστανται στον τοίχο του σωλήνα κάθετα στον άξονα του σωλήνα μέτρησης και τις γραμμές μαγνητικού πεδίου.Όταν το αγωγό υγρό κινείται κατά μήκος του άξονα του σωλήνα μέτρησης, το αγωγό υγρό κόβει τις γραμμές μαγνητικού πεδίου για να παράγει ένα επαγωγό ηλεκτρικό δυναμικό.Αυτό το επαγωγούμενο ηλεκτρικό δυναμικό αποτελείται από δύο Η ανίχνευση ηλεκτρόδιο ανιχνεύει ότι η αριθμητική τιμή είναι ανάλογη με το ρυθμό ροής, και η τιμή του είναι:
Ε=KBVD

Στο τύπο:
Ηλεκτρικό δυναμικό που προκαλείται από E·
Κ - συντελεστής που σχετίζεται με την κατανομή του μαγνητικού πεδίου και το μήκος άξονα·
Β - ένταση μαγνητικής επαγωγής·
V - μέση ταχύτητα ροής του αγωγού υγρού·
D - απόσταση ηλεκτροδίου (εσωτερική διάμετρος του σωλήνα μέτρησης)

Απαιτήσεις εγκατάστασης ηλεκτρομαγνητικού μετρητή ροής
1Για οριζόντιες και κατακόρυφες κατευθύνσεις ροής, το ηλεκτρομαγνητικό μετρητή ροής πρέπει να τοποθετείται στο κάτω μέρος του οριζόντιου σωλήνα και στο κατακόρυφο προς τα πάνω μέρος,και να αποφεύγεται η εγκατάστασή του στο υψηλότερο σημείο και κατακόρυφο προς τα κάτω μέρος του σωλήνα;

2Όταν η κατεύθυνση ροής είναι κλίση, το ηλεκτρομαγνητικό μετρητή ροής πρέπει να τοποθετείται στο σημείο ανόδου του σωλήνα.

3Κατά το άνοιγμα του σωλήνα εκκένωσης, το ηλεκτρομαγνητικό μετρητή ροής πρέπει να τοποθετείται στο κάτω μέρος του σωλήνα.

4Όταν η πτώση του αγωγού υπερβαίνει τα 5 μέτρα, πρέπει να εγκατασταθεί βαλβίδα εξάτμισης κατ' ευθείαν από το ηλεκτρομαγνητικό μετρητή ροής.

5. Η βαλβίδα ελέγχου και η βαλβίδα διακοπής στον αγωγό πρέπει να εγκατασταθούν κατ' ευθείαν από το ηλεκτρομαγνητικό μετρητή ροής και δεν πρέπει να εγκατασταθούν κατ' ευθείαν από τον αισθητήρα.

6Ο ηλεκτρομαγνητικός μετρητής ροής δεν μπορεί να εγκατασταθεί στην είσοδο της αντλίας, αλλά πρέπει να εγκατασταθεί στην έξοδο.

7. Πώς να εγκαταστήσετε ηλεκτρομαγνητικό μετρητή ροής στο πηγάδι μέτρησης

Χαρακτηριστικά
1Η μέτρηση δεν επηρεάζεται από τη διακύμανση της πυκνότητας ροής, της ιξώδους, της θερμοκρασίας, της πίεσης και της αγωγιμότητας.Η μέτρηση υψηλής ακρίβειας εξασφαλίζεται σύμφωνα με την αρχή της γραμμικής μέτρησης.
2- Χωρίς εμπόδια στον σωλήνα, χωρίς απώλεια πίεσης και χαμηλότερη απαίτηση για ευθεία σωλήνα.
3Το DN 6 έως το DN2000 καλύπτει ένα ευρύ φάσμα μεγεθών σωλήνων.
4Προγραμματιζόμενο χαμηλής συχνότητας συναρπασμό πεδίου τετραγωνικών κυμάτων, βελτιώνοντας τη σταθερότητα της μέτρησης και μειώνοντας την κατανάλωση ενέργειας.
5. Εφαρμογή MCU 16 bits, παρέχοντας υψηλή ολοκλήρωση και ακρίβεια. Πλήρης ψηφιακή επεξεργασία, υψηλή αντοχή στον θόρυβο και αξιόπιστη μέτρηση. Περιοχή μέτρησης ροής έως 1500:1.
6Η υψηλής ευκρίνειας οθόνη LCD με φως πίσω.
7Η διεπαφή RS485 ή RS232 υποστηρίζει την ψηφιακή επικοινωνία.
8. Ευφυής ανίχνευση κενών σωλήνων και μέτρηση αντίστασης ηλεκτροδίων για την ακριβή διάγνωση της μόλυνσης κενών σωλήνων και ηλεκτροδίων.
9Για τη βελτίωση της αξιοπιστίας εφαρμόζεται η τεχνολογία SMD για τα εξαρτήματα και την τεχνολογία επιφανειακής τοποθέτησης (SMT).

Κύρια εφαρμογές

Το ηλεκτρομαγνητικό μετρητή ροής TQMF μπορεί να χρησιμοποιηθεί για τη μέτρηση του όγκου ροής του αγωγού υγρού σε κλειστό αγωγό.Εφαρμόζεται ευρέως στη μέτρηση ροής και τον έλεγχο στους τομείς της χημικής και της πετρελαϊκής βιομηχανίας1.3 Περιβαλλοντικές συνθήκες Θερμοκρασία περιβάλλοντος: αισθητήρας:-25°C έως + 60°C- 25°C έως + 60°C. Σχετική υγρασία: 5% έως 90% 1.4Πρόϋπο εργασίας Μέγιστη θερμοκρασία υγρού: Συμπίεστος τύπος: 60°C120°C Πολυουρεθάνιο 70°C Ηλεκτρική αγωγιμότητα: ≥ 5S/cm

Λ.Φ. Cutoff και Cutoff Enble
Το χαμηλό όριο ροής ορίζεται σε ποσοστό σε σχέση με το εύρος ροής.Η ταχύτητα και το ποσοστό και οι εξόδοι σήματος αναγκάζονται να είναι μηδενικές.Αν το αντικείμενο είναι απενεργοποιημένο, δεν λαμβάνεται καμία ενέργεια.

Αρχές μέτρησης

Η αρχή μέτρησης του ηλεκτρομαγνητικού μετρητή ροής βασίζεται στον ηλεκτρομαγνητικό νόμο της επαγωγής του Farady.ένα ζευγάρι ηλεκτροδίων εγκατεστημένο με διείσδυση στο τοίχωμα του σωλήνα μέτρησηςΌταν το αγωγό υγρό ρέει μέσα από τον σωλήνα μέτρησης του αισθητήρα,το σήμα τάσης σε άμεση αναλογία με τη μέση ταχύτητα ροής του υγρού θα επαγωγήται στα ηλεκτρόδιαΤο σήμα ενισχύεται και επεξεργάζεται από τον πομπό για να πραγματοποιήσει διάφορες λειτουργίες εμφάνισης.

Σχέδιο κυκλώματος μετατροπέα

The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displayingΤο σχήμα του κυκλώματος μετατροπέα παρουσιάζεται στο σχήμα 2.1.

Πίνακας παραμέτρου

Το μενού ρυθμίσεων μετατροπέα αποτελείται από 45 στοιχεία.Υπάρχουν μόνο λίγα από αυτά που πρέπει να οριστεί από τον χρήστη σύμφωνα με την εφαρμογήΤα στοιχεία του μενού παρατίθενται στον παρακάτω πίνακα:

Εφαρμογή σεναρίου:

Γενικές ερωτήσεις
1Ε: Ποιες πληροφορίες πρέπει να παρέχονται για την επιλογή του κατάλληλου μοντέλου;
Α: Το πεδίο εφαρμογής, ονομαστική πίεση, μέση και μεσαία θερμοκρασία, τροφοδοσία ρεύματος, έξοδος,
Πεδίο ροής, ακρίβεια, σύνδεση και άλλες παραμέτρους.
2Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε ένας εγκεκριμένος κατασκευαστής ISO που ειδικεύεται σε όργανα μέτρησης επιπέδου και ροής.
Η υπηρεσία OEM & ODM είναι διαθέσιμη. Καλώς ήρθατε να μας επισκεφθείτε στην Κίνα.
3Ε: Ποιο είναι το MOQ σας;
Α: Για να ξεκινήσουμε τη συνεργασία μας, η παραγγελία δείγματος είναι αποδεκτή.
4Ε: Ποια είναι η ημερομηνία παράδοσης για το Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter;
Η ημερομηνία παράδοσης είναι περίπου 3-15 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής.
5Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α: Υποστηρίζουμε T/T, PayPal, Western Union.
Για παραγγελία μαζικής παραγωγής, είναι 30% προκαταβολή και 70% υπόλοιπο πριν από την αποστολή.
6Ε: Έχετε εγγύηση για το μετρητή ροής;
Α: Ναι, έχουμε εγγύηση 12 μηνών.
