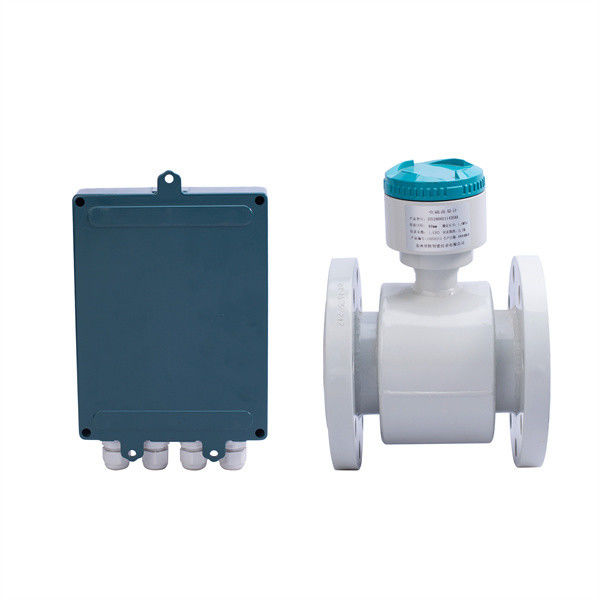

Ηλεκτρομαγνητικός μετρητής ροής διαχωρισμένου νερού για τα λύματα

Τεχνική εισαγωγή:

Ο αισθητήρας ροής DMF βασίζεται στον νόμο της ηλεκτρομαγνητικής επαγωγής του Φάραντεϊ.αλλά ένα υγρό υγρό ή ένα υγρό-σκληρό δι-φασικό υγρό με μια ορισμένη αγωγιμότηταΌταν το αγωγό μέσο που μετριέται κινείται κατά μήκος των μαγνητικών γραμμών διακοπής δύναμης στο μαγνητικό πεδίο. μια επαγόμενη ηλεκτροκινητική δύναμη παράγεται στο αγωγό μέσο,και η επαγόμενη ηλεκτροκινητική δύναμη ανιχνεύεται από ένα ζευγάρι ηλεκτρόδιαΤο σήμα τάσης V μπορεί να εκφραστεί με τον ακόλουθο τύπο: V=KBDV K: Αναλογική σταθερή B: Εντολή μαγνητικής επαγωγής D: Εσωτερική διάμετρος του σωλήνα μέτρησης v:Το σήμα μέσης ταχύτητας ροής v στο τμήμα μέτρησης, μετά την επεξεργασία του μετατροπέα, η βοηθητική έξοδος είναι γραμμική με το ρυθμό ροής Το σχετικό σήμα συχνότητας 5VOCO-5VDC χρησιμοποιείται για συσσώρευση ή έλεγχο των επόμενων οργάνων.Γενικά, η ταχύτητα ροής του μέσου που μετράται από τον βιομηχανικό ηλεκτρομαγνητικό μετρητή ροής είναι κατά προτίμηση 2 έως 4 m/s. Σε ειδικές περιπτώσεις, η ελάχιστη ταχύτητα ροής δεν πρέπει να είναι μικρότερη από 0,1 m/s,και η μέγιστη ταχύτητα ροής δεν πρέπει να είναι μεγαλύτερη από 8m/sΕάν το μέσο περιέχει στερεά σωματίδια, ο κοινός ρυθμός ροής πρέπει να είναι μικρότερος από 3 m/s για να αποφεύγεται η υπερβολική τριβή μεταξύ της επένδυσης και του ηλεκτρόδου.η ταχύτητα ροής μπορεί να είναι μεγαλύτερη από 2m/sΗ μεγαλύτερη ταχύτητα ροής θα βοηθήσει να εξαλειφθεί αυτόματα η κολλώδης επιφάνεια που συνδέεται με το ηλεκτρόδιο.Υπό την προϋπόθεση ότι έχει προσδιοριστεί η περιοχή μέτρησης Q, το μέγεθος της διάμετρου του μετρητή ροής D μπορεί να προσδιοριστεί σύμφωνα με το εύρος της ανωτέρω ταχύτητας ροής V και η τιμή του υπολογίζεται με τον ακόλουθο τύπο:
Q=πD; V/4
Q: Στροφή (m2/h) D: Εσωτερική διάμετρος σωλήνα V: Στροφή (m/h)
Το εύρος μέτρησης Q του ηλεκτρομαγνητικού μετρητή ροής πρέπει να είναι μεγαλύτερο από την αναμενόμενη μέγιστη τιμή ροής,και η κανονική τιμή ροής πρέπει να είναι ελαφρώς μεγαλύτερη από το 50% της κλίμακας πλήρους κλίμακας του μετρητή ροής.

Ταχύτητα μετατροπής και χρονικό όριο
Η μέθοδος οριακής ρύθμισης ∆ύναμης-Αλλαγής χρησιμοποιείται για την εξάλειψη υψηλού ηλεκτρικού θορύβου που σχετίζεται με την εφαρμογή και περιέχεται στο σήμα ροής της διαδικασίας.
Για τον έλεγχο του ηλεκτρικού θορύβου, ορίζονται δύο παραμέτροι: ∆είκτης ∆ύναμης ∆ύναμης ∆ύναμης ∆ύναμης ∆ύναμης ∆ύναμης ∆ύναμης ∆ύναμης ∆ύναμης ∆ύναμης ∆ύναμης ∆ύναμης ∆ύναμης ∆ύναμης ∆ύναμης ∆ύναμης ∆ύναμης ∆ύναμης ∆ύναμης ∆ύναμης ∆ύναμης ∆ύναμης ∆ύναμης ∆ύναμης ∆ύναμης ∆ύναμης ∆ύνασης ∆ύνασης ∆ύνασης ∆ύνασης ∆ύνασης ∆ύνασης ∆ύνασης ∆ύνασης ∆ύνασης ∆ύνασης ∆ύνασης ∆ύνασης ∆ύνασης ∆ύνασης ∆ύνασης ∆ύνασης ∆ύνασης ∆ύνασης ∆ύνασης ∆ύνασηςΕάν η τιμή ροής που λαμβάνεται από το δείγμα υπερβαίνει την καθορισμένη οριακή τιμή του ρυθμού αλλαγής με βάση τη μέση τιμή ροής έως τον χρόνο που λαμβάνεται το δείγμα, το σύστημα θα απορρίψει την αντίστοιχη τιμή δειγματοληψίας και αντί αυτού θα εκδοθεί η μέση τιμή, συμπεριλαμβανομένης της οριακής τιμής της συναλλαγματικής ισοτιμίας, αντί της απορριπτόμενης τιμής δειγματοληψίας.εάν η τιμή δειγματοληψίας που υπερβαίνει το όριο συνεχίζεται για την ίδια κατεύθυνση ροής για περισσότερο από τον προκαθορισμένο χρόνο ορίου ελέγχουΤο σχήμα 6 απεικονίζει την επίδραση της καταστολής θορύβου από το όριο του ρυθμού αλλαγής.
Η τιμή του ορίου του ρυθμού αλλαγής μπορεί να οριστεί από 0 έως 30% του εύρους ροής και ο χρόνος ορίου κυμαίνεται από 0 έως 20 δευτερόλεπτα.
Η λειτουργία ορίου ρυθμού αλλαγής δεν είναι κατάλληλη για μετρήσεις βραχείας περιόδου και βαθμονόμηση μετρητών ροής.

Χαρακτηριστικά
1Η μέτρηση δεν επηρεάζεται από τη διακύμανση της πυκνότητας ροής, της ιξώδους, της θερμοκρασίας, της πίεσης και της αγωγιμότητας.Η μέτρηση υψηλής ακρίβειας εξασφαλίζεται σύμφωνα με την αρχή της γραμμικής μέτρησης.
2- Χωρίς εμπόδια στον σωλήνα, χωρίς απώλεια πίεσης και χαμηλότερη απαίτηση για ευθεία σωλήνα.
3Το DN 6 έως το DN2000 καλύπτει ένα ευρύ φάσμα μεγεθών σωλήνων.
4Προγραμματιζόμενο χαμηλής συχνότητας συναρπασμό πεδίου τετραγωνικών κυμάτων, βελτιώνοντας τη σταθερότητα της μέτρησης και μειώνοντας την κατανάλωση ενέργειας.
5. Εφαρμογή MCU 16 bits, παρέχοντας υψηλή ολοκλήρωση και ακρίβεια. Πλήρης ψηφιακή επεξεργασία, υψηλή αντοχή στον θόρυβο και αξιόπιστη μέτρηση. Περιοχή μέτρησης ροής έως 1500:1.
6Η υψηλής ευκρίνειας οθόνη LCD με φως πίσω.
7Η διεπαφή RS485 ή RS232 υποστηρίζει την ψηφιακή επικοινωνία.
8. Ευφυής ανίχνευση κενών σωλήνων και μέτρηση αντίστασης ηλεκτροδίων για την ακριβή διάγνωση της μόλυνσης κενών σωλήνων και ηλεκτροδίων.
9Για τη βελτίωση της αξιοπιστίας εφαρμόζεται η τεχνολογία SMD για τα εξαρτήματα και την τεχνολογία επιφανειακής τοποθέτησης (SMT).

Κύρια εφαρμογές

Το ηλεκτρομαγνητικό μετρητή ροής TQMF μπορεί να χρησιμοποιηθεί για τη μέτρηση του όγκου ροής του αγωγού υγρού σε κλειστό αγωγό.Εφαρμόζεται ευρέως στη μέτρηση ροής και τον έλεγχο στους τομείς της χημικής και της πετρελαϊκής βιομηχανίας1.3 Περιβαλλοντικές συνθήκες Θερμοκρασία περιβάλλοντος: αισθητήρας:-25°C έως + 60°C- 25°C έως + 60°C. Σχετική υγρασία: 5% έως 90% 1.4Πρόϋπο εργασίας Μέγιστη θερμοκρασία υγρού: Συμπίεστος τύπος: 60°C120°C Πολυουρεθάνιο 70°C Ηλεκτρική αγωγιμότητα: ≥ 5S/cm

Αρχές μέτρησης

Η αρχή μέτρησης του ηλεκτρομαγνητικού μετρητή ροής βασίζεται στον ηλεκτρομαγνητικό νόμο της επαγωγής του Farady.ένα ζευγάρι ηλεκτροδίων εγκατεστημένο με διείσδυση στο τοίχωμα του σωλήνα μέτρησηςΌταν το αγωγό υγρό ρέει μέσα από τον σωλήνα μέτρησης του αισθητήρα,το σήμα τάσης σε άμεση αναλογία με τη μέση ταχύτητα ροής του υγρού θα επαγωγήται στα ηλεκτρόδιαΤο σήμα ενισχύεται και επεξεργάζεται από τον πομπό για να πραγματοποιήσει διάφορες λειτουργίες εμφάνισης.

Σχέδιο κυκλώματος μετατροπέα

The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displayingΤο σχήμα του κυκλώματος μετατροπέα παρουσιάζεται στο σχήμα 2.1.

Πίνακας παραμέτρου

Το μενού ρυθμίσεων μετατροπέα αποτελείται από 45 στοιχεία.Υπάρχουν μόνο λίγα από αυτά που πρέπει να οριστεί από τον χρήστη σύμφωνα με την εφαρμογήΤα στοιχεία του μενού παρατίθενται στον παρακάτω πίνακα:

Εφαρμογή σεναρίου:

Γενικές ερωτήσεις
1Ε: Ποιες πληροφορίες πρέπει να παρέχονται για την επιλογή του κατάλληλου μοντέλου;
Α: Το πεδίο εφαρμογής, ονομαστική πίεση, μέση και μεσαία θερμοκρασία, τροφοδοσία ρεύματος, έξοδος,
Πεδίο ροής, ακρίβεια, σύνδεση και άλλες παραμέτρους.
2Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε ένας εγκεκριμένος κατασκευαστής ISO που ειδικεύεται σε όργανα μέτρησης επιπέδου και ροής.
Η υπηρεσία OEM & ODM είναι διαθέσιμη. Καλώς ήρθατε να μας επισκεφθείτε στην Κίνα.
3Ε: Ποιο είναι το MOQ σας;
Α: Για να ξεκινήσουμε τη συνεργασία μας, η παραγγελία δείγματος είναι αποδεκτή.
4Ε: Ποια είναι η ημερομηνία παράδοσης για το Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter;
Η ημερομηνία παράδοσης είναι περίπου 3-15 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής.
5Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α: Υποστηρίζουμε T/T, PayPal, Western Union.
Για παραγγελία μαζικής παραγωγής, είναι 30% προκαταβολή και 70% υπόλοιπο πριν από την αποστολή.
6Ε: Έχετε εγγύηση για το μετρητή ροής;
Α: Ναι, έχουμε εγγύηση 12 μηνών.
