DN15-DN100 Μηχανολογικός δείκτης ατμού μεταλλικού σωλήνα περιστροφέα μεταβλητής περιοχής Καθαρίσματα Χλώριο Οξυγόνο Αζώτο Αέριο
Περιγραφή
Το μετρητή ροής πλαστικών σωλήνων πλεύσης σειράς LZT-S έχει τα χαρακτηριστικά της απλής δομής, ελαφρού βάρους, αντοχής στη διάβρωση, δεν είναι εύκολο να σπάσει, μη τοξικό και άοσμο και εύκολο στη χρήση.Χρησιμοποιείται κυρίως στη χημική βιομηχανία., η ελαφριά βιομηχανία, η ιατρική, τα τρόφιμα, η προστασία του περιβάλλοντος και άλλα τμήματα για τη μέτρηση του ρυθμού ροής της μονοφασικής μη παλμών ροής υγρού.

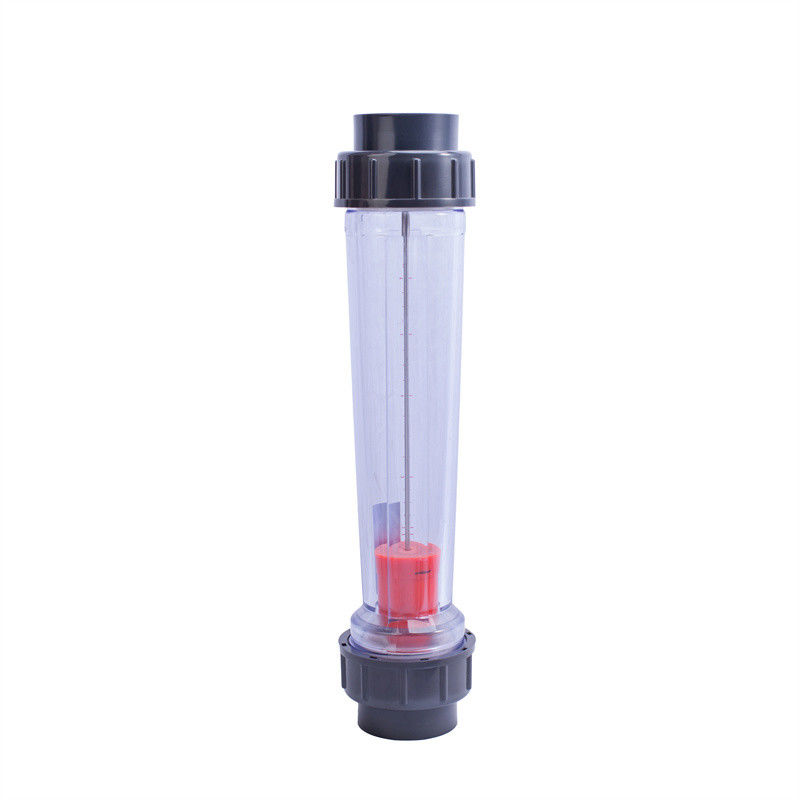

Δομή μετρητή ροής: Αποτελείται κυρίως από διαφανή πλαστικό κωνικό σωλήνα τοποθετημένο κατακόρυφα με το μικρό άκρο προς τα κάτω και το μεγάλο άκρο προς τα πάνω,και μια πλωτή που μπορεί να κινείται πάνω και κάτω στο κωνικό σωλήνα, η οποία αποτελείται από νάτλους, σωλήνες, ράβδους καθοδήγησης, φραγμούς κλπ.
Η εμφάνιση είναι όπως φαίνεται στο σχήμα: διαιρείται κυρίως σε σύντομο τύπο σωλήνα και μακρύ τύπο σωλήνα.Συμπίεση με νήματα και σύνδεση με φλάντζες.
Προδιαγραφές
| Αριθμός σειράς | Ονομασία | Υλικό |
| 1 | σωλήνα | ABS |
| 2 | καρύδια | ABS |
| 3 | "Ο-ring" | Εθνική Εθνική Εταιρεία |
| 4 | χαμηλότερη στάση | ABS |
| 5 | πλωτή | ABS |
| 6 | Κωνικό σωλήνα | PS |
| 7 | ανώτερη στάση | ABS |
| 8 | Στραβός καθοδήγησης | 316 |
| Σημείωση: 1. Οι συμβατικές αρθρώσεις κατασκευάζονται από πλαστικό μηχανικής ABS και μπορούν επίσης να συνδεθούν με εσωτερικά νήματα PVC ή ABS. 2Η ράβδος καθοδήγησης μπορεί να επιχρισθεί με ανοξείδωτο χάλυβα F46 304 υπό ειδικές συνθήκες. 3Το δαχτυλίδι "Ο" μπορεί επίσης να είναι κατασκευασμένο από φθοριούχο ελαστικό. |
||
| μοντέλο | Πεδίο μέτρησης | μέσο | Τύποι |
| LZT-15S (μακρύ σωλήνα) |
6-60 λίτρα/ώρα | νερό | Χωρίς ράβδο καθοδήγησης |
| 10-100 λίτρα/ώρα | |||
| 16-160 λίτρα/ώρα | |||
| 25-250 λίτρα/ώρα | |||
| 40-400 λίτρα/ώρα | |||
| 60-600 λίτρα/ώρα | |||
| LZT-25S (μακρύ σωλήνα) |
60-600 λίτρα/ώρα | ||
| 100-1000 λίτρα/ώρα | |||
| 160-1600 λίτρα/ώρα | |||
| 250-2500 λίτρα/ώρα | |||
| 300-3000 λίτρα/ώρα | |||
| LZT-40S (μακρύ σωλήνα) |
0.4-4m3/h | ||
| 00,6 έως 6 m3/h | |||
| LZT-50S (μακρύ σωλήνα) |
0.4-4m3/h | ||
| 00,6 έως 6 m3/h | |||
| 1-10 m3/h | |||
| 1.6-16m3/h | με ράβδο καθοδήγησης | ||
| LZT-100S LZT-125S LZT-150S |
8-50 m3/h | Σύνδεση φλάντζης με ράβδο καθοδήγησης | |
| 12-60 m3/h | |||
| 14-90 m3/h | |||
| 18-120 m3/h | |||
| 18-150 m3/h | |||
| 22-180 m3/h | |||
| 25-200 m3/h |
| μοντέλο | εύρος μέτρησης | μέσο | Τύποι |
| LZT-15S (Σύντομο σωλήνα) |
6-60 λίτρα/ώρα | νερό | με ράβδο καθοδήγησης |
| 10-100 λίτρα/ώρα | |||
| 16-160 λίτρα/ώρα | |||
| 25-250 λίτρα/ώρα | |||
| 40-400 λίτρα/ώρα | |||
| 60-600 λίτρα/ώρα | |||
| 100-1000 λίτρα/ώρα | |||
| LZT-25S (Σύντομο σωλήνα) |
100-1000 λίτρα/ώρα | ||
| 160-1600 λίτρα/ώρα | |||
| 250-2500 λίτρα/ώρα | |||
| 300-3000 λίτρα/ώρα | |||
| LZT-32S (Σύντομο σωλήνα) |
0.4-4m3/h | ||
| 00,6 έως 6 m3/h | |||
| LZT-50S (Σύντομο σωλήνα) |
1-10 m3/h | ||
| 1.6-16m3/h | |||
| LZT-65S (Σύντομο σωλήνα) |
5-25m3/h | ||
| 8-40m3/h | |||
| 12-60 m3/h | |||
| LZT-80S | 5-25m3/h | σύνδεση φλάντζας με σωλήνα | |
| 8-40m3/h | |||
| 12-60 m3/h | |||
| Σημείωση: 1. Τα παραπάνω είναι τακτική κυκλοφορία, διαθέσιμη είναι και ειδική κυκλοφορία. 2Το επίπεδο ακρίβειας του μετρητή ροής είναι επίπεδο 4, με αντίσταση πίεσης ≤ 0,6Mpa. Το χρησιμοποιούμενο μέσο είναι νερό ή αραιωμένο οξύ ή αλκαλικό με συγκέντρωση μικρότερη του 30%.Η θερμοκρασία είναι γενικά 0 °C ~ 40 °C, και μπορεί να χρησιμοποιηθεί μέχρι 65°C σε σύντομο χρονικό διάστημα. |
|||
Προφυλάξεις
(1) Πριν από την τοποθέτηση, ο πύργος εξόδου του μετρητή ροής πρέπει να αποσυναρμολογείται, να αφαιρείται το στήριγμα του σωλήνα από αφρό ή πλαστικό στο μετρητή και στη συνέχεια να τοποθετείται εκ νέου ο πύργος.Σημειώστε ότι ο δακτύλιος "O" πρέπει να τοποθετείται στο αυλάκι του ακροφύλλου κατά την επανεγκατάσταση- Μέσα.
(2) Η διεπαφή του μετρητή ροής μπορεί να συνδεθεί με ταιριαστό πλαστικό σωλήνα (ABS ή PVC) και να συνδεθεί με ειδική κόλλα.Μπορείτε επίσης να συνδέσετε με την πλαστική φλάντζη πρώτα και στη συνέχεια η μεταλλική φλάντζη.
(3) Ο μετρητής ροής πρέπει να τοποθετείται κατακόρυφα (η γωνία μεταξύ του κέντρου του μετρητή ροής και της κατεύθυνσης δεν πρέπει να υπερβαίνει τους 5°).Το ύψος εγκατάστασης πρέπει να είναι βολικό για την ανάγνωση του πλωτήΚατά την ανάγνωση, η οπτική γραμμή πρέπει να είναι οριζόντια προς τη θέση ανάγνωσης του πλωτήρα.
(4) Η ευθεία διατομή των σωλήνων των εισόδων και εξόδων άνω και κατωτέρω του μετρητή ροής πρέπει να είναι ≥ 5 φορές η ονομαστική διάμετρος του μετρητή.
(5) Εάν το μετρούμενο υγρό περιέχει μεγαλύτερα σωματίδια ακαθαρσιών ή κλεμμένα αγαθά, πρέπει να εγκατασταθεί φίλτρο πάνω από τον μετρητή ροής.
(6) Εάν το υγρό που πρέπει να μετρηθεί είναι μια παλμική ροή, η οποία προκαλεί την αδυναμία μέτρησης της διακύμανσης του πλωτήρα κανονικά, θα πρέπει να εγκατασταθεί ένα απόσβεση και ένα σέτερ κατάλληλου μεγέθους ανωτέρω του μετρητή ροής..
(7) Προσπαθήστε να χρησιμοποιήσετε το κατάλληλο τμήμα του μετρητή ροής για να δοκιμάσετε την ροή (η κατάλληλη περιοχή ροής αναφέρεται γενικά στο 40% έως 70% του ανώτατου ορίου ροής).
