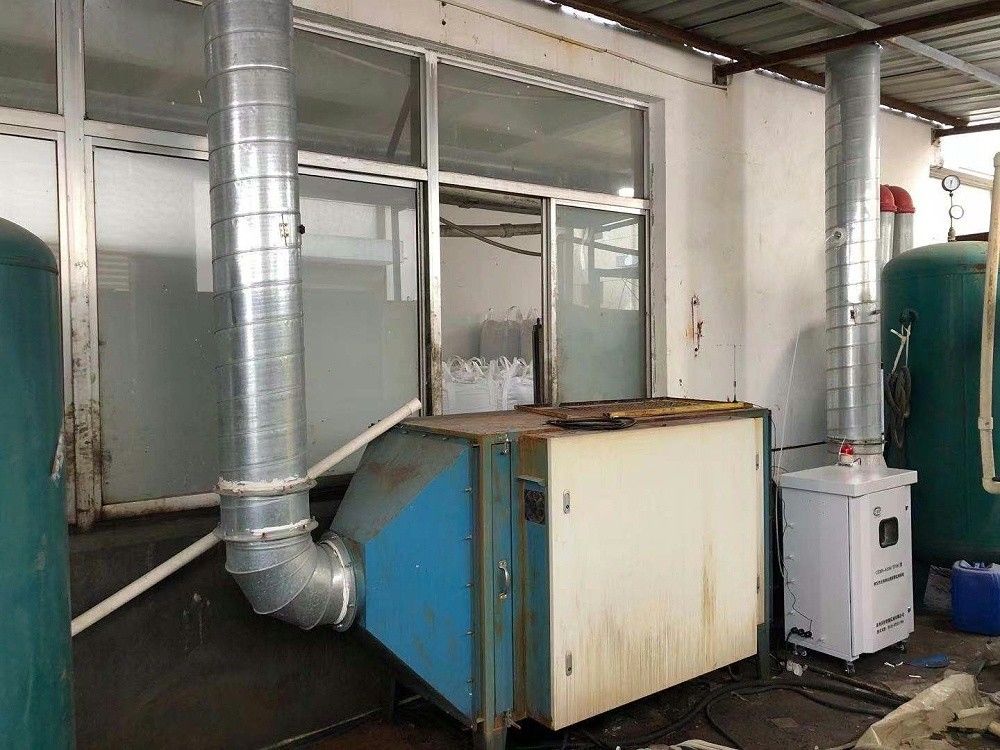

Παρακολούθηση των πτητικών οργανικών ενώσεων VOC

Μικροαεροσταθμός MAS-I

Περιγραφή

V8100/TVOC ηλεκτρονικό σύστημα παρακολούθησης συναγερμού πτητικών οργανικών ενώσεων (TVOC)

Ο PID είναι ένας ανιχνευτής φωτοιόντων, που χρησιμοποιείται κυρίως για την ανίχνευση πτητικών οργανικών ενώσεων χαμηλής συγκέντρωσης και άλλων τοξικών αερίων της τάξης των 1ppb-15000ppm. Ο PID είναι ένας πολύ ευαίσθητος και ευρέως χρησιμοποιούμενος ανιχνευτής.

Οι ανιχνευτές PID χρησιμοποιούν μια πηγή υπεριώδους (UV) φωτός για να ιονίσουν τα οργανικά μόρια σε θετικά και αρνητικά ιόντα (ιονισμός) που μπορούν να ανιχνευθούν από τον ανιχνευτή.Ο ανιχνευτής συλλαμβάνει τα θετικά και αρνητικά φορτία του ιονισμένου αερίου και τα μετατρέπει σε τρέχοντα σήματα για τη μέτρηση της συγκέντρωσης του αερίουΌταν το μετρούμενο αέριο απορροφά υπεριώδες φως υψηλής ενέργειας, τα μόρια του αερίου διεγείρονται από το υπεριώδες φως και προσωρινά χάνουν τα ηλεκτρόνια τους και γίνονται θετικά φορτισμένα ιόντα.Μετά την ανίχνευση των ιόντων αερίου στο ηλεκτρόδιο του ανιχνευτήΗ αρχή PID είναι μια αρχή μη καταστροφικής ανίχνευσης.Δεν απαιτεί καύση και δεν αλλάζει τα μόρια αερίων που πρέπει να μετρηθούνΤο αέριο που ανιχνεύεται από το PID μπορεί ακόμη να συλλεχθεί για περαιτέρω μέτρηση ή επεξεργασία.

Θεωρητικά, όλες οι χημικές ουσίες μπορούν να ιονιστούν, αλλά η ενέργεια που απαιτείται για την ιονισμό τους είναι διαφορετική.και ηλεκτρονικό βολτ (eV) χρησιμοποιούνται ως μονάδα μέτρησηςΗ ενέργεια που εκπέμπεται από μια λάμπα υπεριώδους ακτινοβολίας μπορεί επίσης να μετρηθεί σε ηλεκτρονιοβόλτ.Τα κύρια αέρια ή πτητικά υλικά που μπορούν να ανιχνευθούν με το PID είναι ένας μεγάλος αριθμός οργανικών ενώσεων που περιέχουν άτομα άνθρακα (VOC), συμπεριλαμβανομένων

- αρωματικά: σειρά ενώσεων που περιέχουν δαχτυλίδια βενζολίου, όπως βενζόλιο, τολουόλιο, αιθυλοβενζόλιο, ξυλένιο κλπ.

- κετόνες και αλδεΰδεις: ενώσεις που περιέχουν δεσμούς C=O, όπως βουτανόνη, φορμαλδεΰδη, ακεταλδεΰδη κλπ.

Αμίνες και αμινοσυνθέσεις: υδρογονάνθρακες που περιέχουν Ν, όπως διαιθυλαμίνη κλπ.

- Χαλογονωμένοι υδρογονάνθρακες: τριχλωροαιθυλένιο (TCE), περχλωροαιθυλένιο (PCE), κλπ.

- Οργανικές ύλες που περιέχουν θείο: μεθυλμερκαπτάνη, θειικό υλικό κλπ.

- ακόρεστα υδρογονάνθρακα: βουταδιένιο, ισοβουτυλένιο κλπ.

∆ιερέθιστοι υδρογονάνθρακες: βουτάνιο, οκτάνιο κλπ.

Αλκοόλες: ισοπροπυλική αλκοόλη (IPA), αιθανόλη κλπ.

Εκτός από τις ανωτέρω οργανικές ενώσεις, το PID μπορεί επίσης να μετρήσει ορισμένα ανόργανα σύνθετα αέρια χωρίς άνθρακα, όπως:

Αμμωνία

∆ ημιαγωγικά αέρια: αρσίνιο (αρσενάνιο), φωσφίνη (φωσφίνη), κλπ.

∆υσωπικό υδρογόνο

Οξείδια του αζώτου

- Βρώμιο και ιώδιο.

1Τεχνικοί δείκτες

Τύπος αισθητήρα: PID photoion

Τύπος αερίου: TVOC

Μέθοδος δειγματοληψίας: πίεση με αντλία

Περιοχή συστήματος: 0-2000 ppm

Πεδίο ανίχνευσης: 01999ppm, 99,99ppm, 1999ppm.

Ανάλυση: 0.01 (0~1.99ppm), 0.1 (0~99.99ppm), 1 (0~1999ppm)

Μέθοδος εργασίας: σταθερή συνεχής εργασία

Ενεργειακή τροφοδοσία: DC24V±10%

Κατανάλωση ενέργειας: < 30W

Θερμοκρασία περιβάλλοντος: -20°60°C

Η υγρασία του περιβάλλοντος: ≤95%RH

Λάθος μέτρησης: ≤ ± 10% F.S.

Χρόνος απόκρισης: ≤ 30S (σταθερή τιμή 90%)

Επαναληψιμότητα: 2%

Επίπεδο προστασίας: IP65

Πίεση περιβάλλοντος: 80~110KPa

Έξοδος σήματος: 4~20mA συνεχές σύστημα τριών καλωδίων, μέγιστη αντίσταση φορτίου 500Ω, έξοδος RS485, έξοδος διακόπτη

Βάρος του συστήματος: περίπου 47kg

Συνολικές διαστάσεις: 620 ((L) * 431 ((W) * 958 ((H) mm

Ηλεκτρική διεπαφή: 3 συνδέσεις καλωδίων (διάμετρος καλωδίου συμπίεσης 7-14 mm)

Συχνές βλάβες και λύσεις

Φαινόμενο σφάλματος αιτία λύση

Το σύστημα δεν μπορεί να ξεκινήσει.

2Το καλώδιο τροφοδοσίας είναι σε κακή επαφή.

2. Ελέγξτε αν το καλώδιο ισχύος είναι σταθερά συνδεδεμένο

Δεν είναι δυνατόν να μετρηθούν δεδομένα μετά τη λειτουργία ή η απόκλιση των δεδομένων είναι μεγάλη.

2Η σωλήνα μεταφοράς αερίου δείγματος διαρρέει.

2. Ελέγξτε την αεροστεγνότητα του συστήματος και σφίξε τις αρθρώσεις κάθε συσκευής

Κακή επαναληψιμότητα

2Η διάρκεια ζωής του αισθητήρα έχει λήξει.

2Αντικαταστήστε τον αισθητήρα.

Το μετρητή δεν μπορεί να βαθμολογηθεί.

2Η πλακέτα είναι κατεστραμμένη.

3Χρησιμοποιήστε το σωστό αέριο βαθμονόμησης.

2. Αντικαταστήστε την πλακέτα κυκλώματος (συστήνεται να επιστρέψετε στο εργοστάσιο για επισκευή)

3Αντικαταστήστε τον αισθητήρα.

Το ρελέ δεν έχει έξοδο.

2Το κύκλωμα είναι ελαττωματικό ή αποσυνδεδεμένο.

3. Η τάση τροφοδοσίας είναι πολύ χαμηλή ή πολύ υψηλή 1. Αντικαταστήστε την πλακέτα κυκλώματος (συστήνεται να την επιστρέψετε στο εργοστάσιο για επισκευή)

2. Ελέγξτε αν η γραμμή είναι σταθερά συνδεδεμένη

3. Ελέγξτε την τάση τροφοδοσίας (24VDC συνιστάται)

Προφυλάξεις

Όταν ανοίγετε το καπάκι για βαθμονόμηση ή συντήρηση, βεβαιωθείτε ότι λειτουργείτε σε καθαρό αέρα.

Το όργανο αυτό χρησιμοποιείται για την ανίχνευση της συγκέντρωσης των οργανικών αερίων στον αέρα.

Κατά την εγκατάσταση του εισερχόμενου καλωδίου, πρέπει να σφίξετε το κάθισμα του καλωδίου διεπαφής, να πατήσετε το ελαστικό δαχτυλίδι σφράγισης και να κρατήσετε το καλώδιο σφιχτά (απαιτήσεις για την προστασία από έκρηξη).

Η εγγύηση δεν καλύπτει ζημιές που προκαλούνται από κεραυνές και άλλες ακαταμάχητες φυσικές καταστροφές.

- Μην αφήνετε το σύστημα αυτό να έρχεται συχνά σε επαφή με αέριο δειγματοληψίας υψηλής συγκέντρωσης, διαφορετικά θα χαθεί η διάρκεια ζωής του αισθητήρα.Συνήθως συνιστάται η αντικατάσταση του αισθητήρα οργάνου κάθε δύο έτη..

Συνήθως χρησιμοποιούμενα ανταλλακτικά

Αριθμός σειράς Ονομασία Αριθμός αντικειμένου Παρατηρήσεις

1 Στοιχείο φίλτρου ανιχνευτή δειγματοληψίας 0103000007X 2μm

2 Πενιχρό στοιχείο φίλτρου GCX17010200 0,2μm

3 Πυροσβεστήρα GDX18060100 6,5L/min

4 μέτρο ροής GBX17010800 1-5L/min

5 Αισθητήρας PID QAX18062000 0-2000ppm
- Δεν ξέρω.

Περιγραφή

Σημείωση:
1. υγρό: νερό
2Δυνάμωση λειτουργίας: < 0,6 MPa
3. Πίεση δοκιμής: 1,0MPax30min
4Θερμοκρασία λειτουργίας: κάτω των 120°C
5Απώλεια πίεσης: < 70 kPa
6Επίπεδο ακρίβειας: ± 5%
7. Σημειώστε την κατεύθυνση της ροής του νερού στην κατάλληλη θέση
8. Πρότυπο φλάντζας: HG20592 PN16 RF

Συσκευή και παράδοση


Γενικές ερωτήσεις
1Ε: Ποιες πληροφορίες πρέπει να παρέχονται για την επιλογή του κατάλληλου μοντέλου;
Α: Το πεδίο εφαρμογής, ονομαστική πίεση, μέση και μεσαία θερμοκρασία, τροφοδοσία ρεύματος, έξοδος,
Πεδίο ροής, ακρίβεια, σύνδεση και άλλες παραμέτρους.
2Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε ένας εγκεκριμένος κατασκευαστής ISO που ειδικεύεται σε όργανα μέτρησης επιπέδου και ροής.
Η υπηρεσία OEM & ODM είναι διαθέσιμη. Καλώς ήρθατε να μας επισκεφθείτε στην Κίνα.
3Ε: Ποιο είναι το MOQ σας;
Α: Για να ξεκινήσουμε τη συνεργασία μας, η παραγγελία δείγματος είναι αποδεκτή.
4Ε: Ποια είναι η ημερομηνία παράδοσης για το Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter;
Η ημερομηνία παράδοσης είναι περίπου 3-15 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής.
5Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α: Υποστηρίζουμε T/T, PayPal, Western Union.
Για παραγγελία μαζικής παραγωγής, είναι 30% προκαταβολή και 70% υπόλοιπο πριν από την αποστολή.
6Ε: Έχετε εγγύηση για το μετρητή ροής;
Α: Ναι, έχουμε εγγύηση 12 μηνών.
