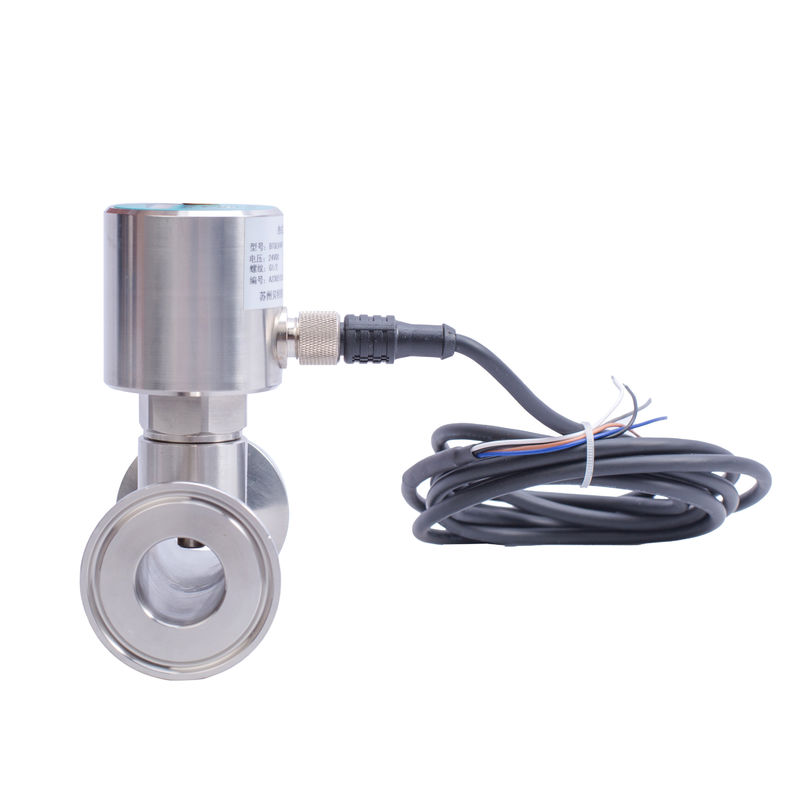

Διακόπτης θερμικής ροής

Περιγραφή

Ι. Σύνοψη

Ο διακόπτης ροής TFS-800 είναι ένα όργανο μέτρησης που μπορεί να παρακολουθεί την ροή υγρού στον αγωγό σε πραγματικό χρόνο και να παρέχει έξοδο σήματος.Η τιμή διακόπτη μπορεί να ρυθμίζεται συνεχώς στην εγκατάστασηΠολλαπλά LED μπορούν να εμφανίσουν την κατάσταση ροής και την κατάσταση διακόπτη σε πραγματικό χρόνο.το προϊόν είναι κατάλληλο για διάφορες απαιτήσεις διάμετρου σωλήνα και μπορεί να χρησιμοποιηθεί για την παρακολούθηση της ταχύτητας ροής υγρών σε αγωγούς, να παρακολουθεί διακοπές ροής ή να προστατεύει τις αντλίες από την αδρανή λειτουργία.βιομηχανική υδραυλική βιομηχανία και άλλα μέρη όπου απαιτείται παρακολούθηση της ροής υγρών αγωγών.

2. Παραμέτρους απόδοσης

Πεδίο μέτρησης: 1 ̊150 cm/s (νερό), 3 ̊/s ̊300 cm/s (πετρέλαιο)

200~3000 cm/s (αέριο)

u Εργασιακή τάση: 24±20% VDC·

u Κατανάλωση ρεύματος: < 90mA·

u Έκδοση σήματος: ρελέ (SPDT), τρανζίστορ PNP.

Χαρακτηριστικά του τρανζίστορα:

u Δυνατότητα διακόπτη: 24±20% VDC·

u ρεύμα διακόπτη: ≤ 1,2A·

Χαρακτηριστικά ρελέ:

u Πρόταση διακόπτη: ≤ 250VAC/30VDC·

u ρεύμα διακόπτη: ≤ 3A·

u χρόνος εκκίνησης: τυπική τιμή 8s (2~15s) ·

u Χρόνος απόκρισης: τυπική τιμή 2 δευτερόλεπτα (1 έως 15 δευτερόλεπτα) ·

u Διάβλημα θερμοκρασίας: ανώτατο όριο 250°C/min·

u Επίπεδο προστασίας: IP67

u Μέση θερμοκρασία: -20~80°C·

u Θερμοκρασία περιβάλλοντος: -10°70°C·

u Θερμοκρασία αποθήκευσης: -20~85°C·

u Επίπεδο αντοχής υπό πίεση: 10MPa·

υλικό ανίχνευσης: 304 ανοξείδωτο χάλυβα

Υλικό κελύφους: 304 ανοξείδωτο χάλυβα

3Εφαρμογή του προϊόντος

Το συστατικό ανίχνευσης και η μονάδα επεξεργασίας σήματος αυτού του προϊόντος είναι ολοκληρωμένες δομές και οι ρυθμίσεις παρακολούθησης του ρυθμού ροής προσαρμόζονται συνεχώς.Το εύρος παρακολούθησης σχετίζεται με την ταχύτητα ροήςΤο προϊόν αυτό χρησιμοποιείται για λειτουργίες παρακολούθησης στις ακόλουθες πτυχές: (1) Μέση ροή/χαμηλή ροή.

(2) Η παρουσία/απουσία του μέσου. (3) Η ροή/σταθερότητα του μέσου.

Το προϊόν αυτό χρησιμοποιεί 6 δείκτες φωτισμού διαφορετικών χρωμάτων που διατίθενται στη σειρά στον πίνακα για την εμφάνιση της κατάστασης συναγερμού και της τάσης ροής, και παράγει σήματα μετάδοσης μέσω ενός μόνο ρελέ.Οι έννοιες των έξι προβολέων είναι οι ακόλουθες::

1 κόκκινο φως δείκτη: όταν ανάβει, δεν έχει επιτευχθεί η ρυθμισμένη ροή.

1 κίτρινο φως δείκτη: όταν ανάβει, η ρυθμισμένη ροή φτάνει/υπερνά την ρυθμισμένη ροή και ο ρελέ αρχίζει να ενεργεί·

4 πράσινα φώτα δείκτη: Όταν υπερβαίνει ο ρυθμός ροής που έχει οριστεί, ανάβουν κατά σειρά. Όσο περισσότερα φώτα ανάβουν, τόσο μεγαλύτερος είναι ο ρυθμός ροής. Όταν ο ρυθμός ροής μειώνεται, σβήνουν με αντίστροφη σειρά.

4Δομή εμφάνισης και ηλεκτρικός ορισμός

Ο διακόπτης ροής υιοθετεί μέθοδο σύνδεσης καλωδίου ή συνδέσμου.

Σχέδιο διαστάσεων της δομής:

Ηλεκτρικός ορισμός: M12*1 αεροπορική πρίζα

Πίνακας 1 Ηλεκτρικός ορισμός

Διάγραμμα καλωδίωσης
- Δεν ξέρω.

5. εγκατάσταση του προϊόντος

1Κατά την εγκατάσταση του προϊόντος, ο ανιχνευτής πρέπει να βυθίζεται πλήρως στο υγρό.Να είστε προσεκτικοί για να χρησιμοποιήσετε κατάλληλες μεθόδους για να αποφύγετε την ώθηση του ανιχνευτή κατά του τοίχου του σωλήνα κάτω.

2Όταν το υγρό δεν μπορεί να γεμίσει πλήρως τον σωλήνα, το προϊόν πρέπει να τοποθετηθεί στο κάτω μέρος του σωλήνα (Σχήμα 3)

3Εάν μπορεί να υπάρχει ιζήματα στον σωλήνα, τοποθετήστε το προϊόν στο πλευρικό τοίχωμα του σωλήνα, τοποθετήστε το οριζόντια (εικόνα 4) και αποφύγετε τον αέρα και τα ιζήματα.

4Κατά την εγκατάσταση του προϊόντος σε ευθεία σωλήνα μακριά από μια στροφή ή διασταύρωση, το μήκος της ευθείας σωλήνας δεν πρέπει να είναι μικρότερο από 4 φορές τη διάμετρο του σωλήνα.

6Προσαρμογή προϊόντων

Μετά την εγκατάσταση του προϊόντος στον σωλήνα, συνδέστε τα καλώδια σύμφωνα με την ηλεκτρική σύνδεση.Ενεργοποιήστε την ισχύ και περιμένετε το προϊόν να λειτουργήσει σταθερά για 2 λεπτά πριν αρχίσετε να ρυθμίζετε.

Όπως φαίνεται στο σχήμα 5, ξεβρώνετε την αμυδρή βίδα στο άνω άκρο του προϊόντος και μπορείτε να δείτε το τέλος ρύθμισης του δυνατομέτρου.Σταθείτε στο άκρο εξόδου του προϊόντος και χρησιμοποιήστε ένα κατσαβίδι επίπεδης κεφαλής για να περιστρέψετε το άκρο ρύθμισης του δυνατομέτρου με την κατεύθυνση των ρολογιών. Το φως δείκτη θα πάει από αριστερά προς τα δεξιά. Φώτα επάνω στη σειρά, και πάει έξω με τη σειρά. Για διαφορετικές εφαρμογές, ακολουθήστε τα παρακάτω βήματα για να ρυθμίσετε.Εάν το αποτέλεσμα της προσαρμογής δεν είναι ικανοποιητικό κατά τη διάρκεια μιας περιόδουΣημειώστε ότι κατά τη ρύθμιση της ρύθμισης,περιμένετε το υγρό να ρέει σταθερά για 15 έως 30 δευτερόλεπτα πριν ρυθμίσετε το ποταμομέτρο κάθε φορά που αλλάζει η ταχύτητα ροής.

●Προρροή μέσων/μείωση της τάσης ροής

1. Καθορίζει χαμηλότερο όριο ροής ή κανονικό ρυθμό ροής χαμηλότερο από τον καθορισμένο ρυθμό ροής παρακολούθησης

2. Ρυθμίστε το δυνατομέτρο για να ανάψει το κόκκινο φως LED.

3. Επαναφέρει την ταχύτητα ροής που πρέπει να ελεγχθεί, να κάνει τη μέση ροή στην ταχύτητα ροής που πρέπει να παρακολουθείται,και ρυθμίστε το δυνατομέτρο έτσι ώστε να είναι αναμμένο το κίτρινο φως δείκτη και τουλάχιστον ένα πράσινο φως δείκτη.

●Τα μέσα μαζικής ενημέρωσης είναι ακίνητα/ρέουν

Ρυθμίστε το δυνατομέτρο έτσι ώστε όταν το μέσο του αγωγού δεν ρέει, το κόκκινο φως δείκτη θα ανάψει.θα ανάψει το κίτρινο και τουλάχιστον ένα πράσινο φως δείκτη.

●Υπάρχουν/δεν υπάρχουν μέσα ενημέρωσης

Όταν υπάρχει μέσο στον αγωγό ή όταν επιτυγχάνεται μια ορισμένη ταχύτητα ροής, το φως θα είναι ανοιχτό.το κίτρινο και τουλάχιστον ένα πράσινο προβολέα θα είναι αναμμένα.

7Προφυλάξεις

Παρακαλείστε να διαβάσετε προσεκτικά αυτό το εγχειρίδιο πριν από τη χρήση και να κάνετε τη σωστή καλωδίωση σύμφωνα με την ηλεκτρική σύνδεση του προϊόντος.

Πριν από τη σύνδεση της τροφοδοσίας, βεβαιωθείτε ότι η τάση τροφοδοσίας βρίσκεται εντός του εύρους τροφοδοσίας του προϊόντος.

Προσέξτε την κατεύθυνση και τον τρόπο εγκατάστασης του προϊόντος.

8. Ευθύνη

Εντός ενός έτους από την ημερομηνία αποστολής, η εταιρεία μας θα αντικαταστήσει ή θα επισκευάσει δωρεάν προϊόντα με ελαττώματα ποιότητας που προκαλούνται από προβλήματα υλικού και κατασκευής.για βλάβες του προϊόντος που οφείλονται σε λόγους μη ποιότητας κατά τη χρήσηΗ εταιρία μας θα είναι υπεύθυνη για τις επισκευές και θα χρεώνει μόνο το κόστος του υλικού.

Συσκευή και παράδοση


Γενικές ερωτήσεις
1Ε: Ποιες πληροφορίες πρέπει να παρέχονται για την επιλογή του κατάλληλου μοντέλου;
Α: Το πεδίο εφαρμογής, ονομαστική πίεση, μέση και μεσαία θερμοκρασία, τροφοδοσία ρεύματος, έξοδος,
Πεδίο ροής, ακρίβεια, σύνδεση και άλλες παραμέτρους.
2Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε ένας εγκεκριμένος κατασκευαστής ISO που ειδικεύεται σε όργανα μέτρησης επιπέδου και ροής.
Η υπηρεσία OEM & ODM είναι διαθέσιμη. Καλώς ήρθατε να μας επισκεφθείτε στην Κίνα.
3Ε: Ποιο είναι το MOQ σας;
Α: Για να ξεκινήσουμε τη συνεργασία μας, η παραγγελία δείγματος είναι αποδεκτή.
4Ε: Ποια είναι η ημερομηνία παράδοσης για το Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter;
Η ημερομηνία παράδοσης είναι περίπου 3-15 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής.
5Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α: Υποστηρίζουμε T/T, PayPal, Western Union.
Για παραγγελία μαζικής παραγωγής, είναι 30% προκαταβολή και 70% υπόλοιπο πριν από την αποστολή.
6Ε: Έχετε εγγύηση για το μετρητή ροής;
Α: Ναι, έχουμε εγγύηση 12 μηνών.
