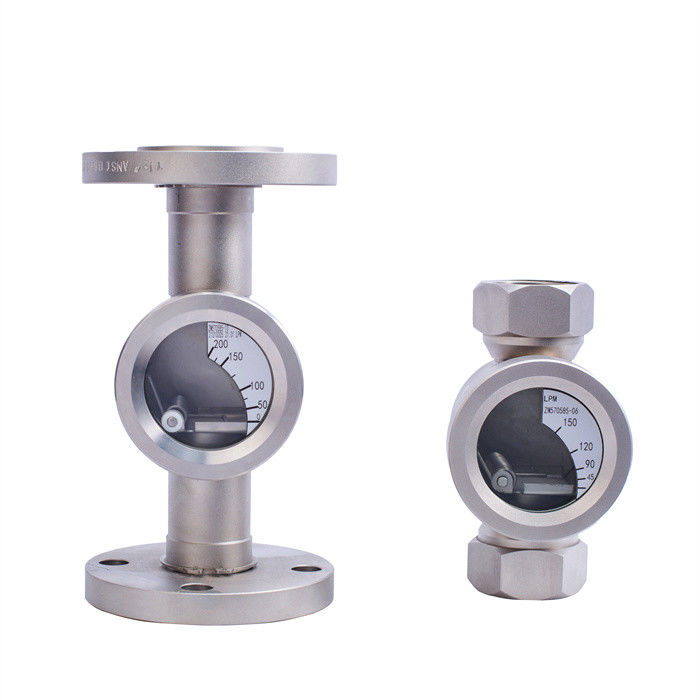

Δείκτης ροής ορατότητας 304 Δείκτης ροής νερού από ανοξείδωτο χάλυβα

Περιγραφή

BT2οδηγία χρήσης

1 Σύνοψη

Ο μετρητής ροής, επίσης γνωστός ως γυαλί ορατό ροής, δείκτης ροής και δείκτης υγρού, μπορεί να δείξει τον τρέχοντα στιγμιαίο ρυθμό ροής.Είναι κατάλληλο για αγωγούς βιομηχανικής παραγωγής όπως πετρέλαιοΜπορεί να χρησιμοποιηθεί ανά πάσα στιγμή για την παρατήρηση της αντίδρασης ροής υγρών, αερίων,ο ατμός και άλλα μέσα είναι ένα από τα απαραίτητα εξαρτήματα αγωγών για τη διασφάλιση της κανονικής παραγωγής και της ποιότητας του προϊόντος.

2. Αρχή λειτουργίας

Η συσκευή ροής ορατό αποτελείται από γυαλί ορατό, ακροφύσιο, φλαπ, πίνακα κλπ. Η σύνδεση της διαδικασίας μπορεί να είναι με τη μορφή νήματα, φλάντζες, σφίγγες, κλπ. Το μετρητή ροής μπορεί να μετρήσει τη ροή του υγρού, του αερίου,και ατμόΤο φλαπ περιστρέφεται σε διαφορετικές γωνίες με τη ροή του αγωγού.Η ροή κλίμακας που αντιστοιχεί στο φλαπ είναι η πραγματική ροή ρεύματος του αγωγούΗ μέτρηση της ροής μπορεί να γίνει μόνο σε μία κατεύθυνση, αλλά η μέτρηση της ροής δεν επηρεάζεται από την κατεύθυνση εγκατάστασης.

Τεχνικές παραμέτρους και κατασκευαστικά στοιχεία σειράς συσκευών ροής

Τύπος νημάτων (σειρά BT570585): DN15-DN50 (1/2-2 ίντσες)

Τύπος φλάντζας (σειρά BT570178): DN15-DN400 (1/2-16 ίντσες)

Τύπος διαχωρισμού (σειρά BT570586): DN80-DN200 (3-8 ίντσες)

Επίπεδο πίεσης: 0.6/1.0/1.6/2.5/4.0/6.4MPA (150LB-300LB)

Αντίσταση πίεσης του γυαλιού: φύλλο γυαλιού βαρεμένου βοροσιλικίου ≤ 2,5MPa φύλλο γυαλιού κουαρτσού ≤ 10,0MPa

Υλικό σώματος βαλβίδας: ανοξείδωτο χάλυβα (304 ανοξείδωτο χάλυβα)

Σφραγίδα σφράγισης: δαχτυλίδι O από φθοριούχο καουτσούκ, σφραγίδα πολυτετραφθοροαιθυλενίου

3- Συντήρηση και συντήρηση γυάλινων παραθύρων

3.1Το γυάλινο παράθυρο χρησιμοποιείται για την παρατήρηση της αντίδρασης ροής υγρού, αερίου, ατμού και άλλων μέσων και πρέπει να διατηρείται καθαρό και απαλλαγμένο από σκόνη.

3.2Το γυαλί ορατότητας είναι ένα φορέσιμο μέρος, οπότε να είστε προσεκτικοί κατά την εγκατάσταση του γυαλιού ορατότητας.

3.3Η αντοχή του γυαλιού σε θερμοκρασία και πίεση έχει ορισμένους περιορισμούς, οι οποίοι εξαρτώνται από την πραγματική κατάσταση.Οι ακόλουθες παραγράφοι παρέχουν τις εθνικές φυσικές πειραματικές παραμέτρους της διαδικασίας κατασκευής γυαλιού.: Αντοχή στη θερμοκρασία: θραυσμένο γυαλί βοροσιλικικού ≤ 200°C, γυαλί κουάρτζου ≤ 1000°C, γυαλί αλουμινοσιλικικού ≤ 450°C Αντοχή στην πίεση: θραυσμένο γυαλί βοροσιλικικού ≤ 2.Πίνακας γυαλιού κουαρτσού 5MPa ≤ 10.0MPa Αλουμινοσιλικωμένο γυαλί ≤ 6,4MPa Συνηθισμένο γυαλί ≤ 0,6MPa

3.4Η επιτρεπόμενη ξαφνική αλλαγή θερμοκρασίας είναι < 60°C. Το γυαλί μπορεί να σπάσει λόγω υπερβολικής διαφοράς θερμοκρασίας.

Πρότυπα δοκιμής γυαλιού: σχεδιασμός, κατασκευή και αποδοχή με αναφορά στο "Χημικό εγχειρίδιο αγωγών" και στο HGJ501-502-86 "Περιβαλλόμενο γυαλί ορατό με πιέσεις".Βεβαιωθείτε ότι τα σφραγίσματα, η πλάκα κάτω από το γυαλί, το γυάλινο κομμάτι και ο δακτύλιος σφράγισης είναι απαλλαγμένοι από συντρίμμια πριν μπορέσουν να τοποθετηθούν ομοιόμορφα.

Μέγεθος:
- Δεν ξέρω.

Συσκευή και παράδοση


Γενικές ερωτήσεις
1Ε: Ποιες πληροφορίες πρέπει να παρέχονται για την επιλογή του κατάλληλου μοντέλου;
Α: Το πεδίο εφαρμογής, ονομαστική πίεση, μέση και μεσαία θερμοκρασία, τροφοδοσία ρεύματος, έξοδος,
Πεδίο ροής, ακρίβεια, σύνδεση και άλλες παραμέτρους.
2Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε ένας εγκεκριμένος κατασκευαστής ISO που ειδικεύεται σε όργανα μέτρησης επιπέδου και ροής.
Η υπηρεσία OEM & ODM είναι διαθέσιμη. Καλώς ήρθατε να μας επισκεφθείτε στην Κίνα.
3Ε: Ποιο είναι το MOQ σας;
Α: Για να ξεκινήσουμε τη συνεργασία μας, η παραγγελία δείγματος είναι αποδεκτή.
4Ε: Ποια είναι η ημερομηνία παράδοσης για το Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter;
Η ημερομηνία παράδοσης είναι περίπου 3-15 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής.
5Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α: Υποστηρίζουμε T/T, PayPal, Western Union.
Για παραγγελία μαζικής παραγωγής, είναι 30% προκαταβολή και 70% υπόλοιπο πριν από την αποστολή.
6Ε: Έχετε εγγύηση για το μετρητή ροής;
Α: Ναι, έχουμε εγγύηση 12 μηνών.
