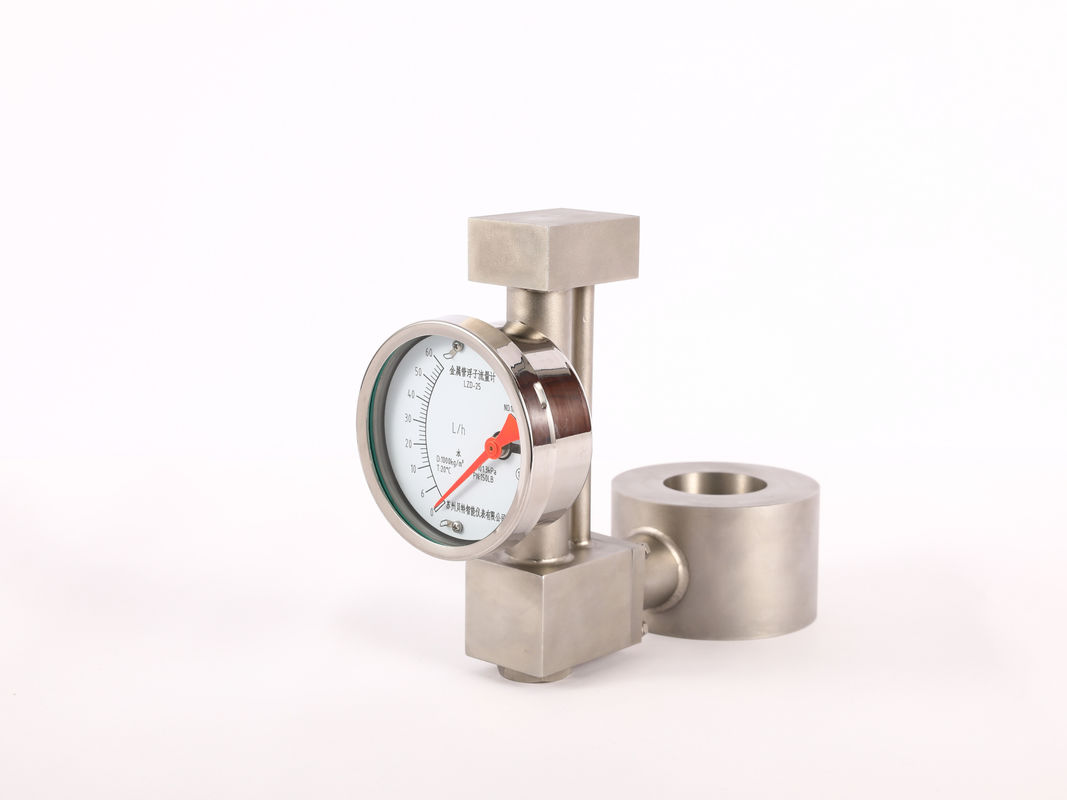

Μετρητής ροής οπτικών οπών

Μεταβλητή περιοχή μεταλλικού σωλήνα πλωτή μέτρηση ροής επιπέδου αερίου μικρός δείκτης ροής DN15-DN100

Περιγραφή
Όταν το υγρό που γεμίζει τον σωλήνα ρέει μέσα από τη διάταξη θροσολόγησης στον σωλήνα, το ρεύμα ροής θα σχηματίσει τοπική συστολή στο κομμάτι θροσολόγησης της διάταξης θροσολόγησης,αυξάνοντας έτσι τον ρυθμό ροής και μειώνοντας την στατική πίεσηΌσο μεγαλύτερος είναι ο ρυθμός ροής του μέσου, τόσο μεγαλύτερη είναι η διαφορά πίεσης.όσο μεγαλύτερη είναι η διαφορά πίεσης που δημιουργείται πριν και μετά το στοιχείο θρόμβωσης,Ως εκ τούτου, ο ρυθμός ροής του υγρού μπορεί να μετρηθεί μετρώντας τη διαφορά πίεσης.
Η έξυπνη συσκευή θροσολισμού (μετρητής ροής ανοίγματος) είναι ένα μετρητή ροής νέας γενιάς που ενσωματώνει ροή, θερμοκρασία,και λειτουργίες ανίχνευσης πίεσης και μπορεί να αντισταθμίσει αυτόματα τη θερμοκρασία και την πίεσηΧρησιμοποιεί τεχνολογία μικρουπολογιστών και νέες
Η τεχνολογία κατανάλωσης μικροηλεκτρικής ενέργειας έχει ισχυρές λειτουργίες. , συμπαγή δομή, απλή λειτουργία και εύκολη στη χρήση.

Χρήση
Η συσκευή θροσέλισης της πλάκας ανοίγματος δακτυλικού θαλάμου τύπου LG/FB και της πλάκας ανοίγματος φλάντζης είναι μια συσκευή μέτρησης ροής χωρίς κλίμακα.Χρησιμοποιείται σε συνδυασμό με πνευματικούς ή ηλεκτρικούς μεταδιδαστές διαφορικής πίεσης ή μεταδιδαστές διαφορικής πίεσης με διπλή φουσκωτήΣτην μεταλλουργία, στα βιομηχανικά συστήματα χημικής, πετρελαίου και ηλεκτρικής ενέργειας, η διαφορά πίεσης που παράγεται από υγρό, αέριο,και μετράται συνεχώς η ροή ατμού μέσω της πλάκας ανοίγματος με μέση θερμοκρασία ≤ 400 °CΟ πομπός μετατρέπει το σήμα διαφοράς πίεσης σε ένα αναλογικό σήμα εξόδου και στη συνέχεια υπάρχουν δευτερεύοντα όργανα ή ρυθμιστές που καταγράφουν, δείχνουν ή ρυθμίζουν τη μετρούμενη ροή..

Θεμελιώδη
Τοποθετήστε τμήματα θρόμβωσης, όπως πλάκες ανοίγματος ή ακροφύσια, μέσα στον αγωγό.όταν το υγρό ρέει μέσα από το μέρος θρόμβωσης, η διατομή της δέσμης ροής συρρικνώνεται ξαφνικά και η ταχύτητα ροής επιταχύνεται.που οδηγεί σε διαφορά στατικής πίεσης πριν και μετά το στοιχείο θρόμβωσης (βλέπε σχήμα 1)Υπάρχει μια ορισμένη αριθμητική σχέση μεταξύ αυτής της διαφοράς στατικής πίεσης και της ταχύτητας ροής του υγρού, σύμφωνα με το Q=K.Χρησιμοποιήστε ένα διαχωριστικό μεταδότης πίεσης (ή διαχωριστικό μετρητή πίεσης) για τη μέτρηση της διαχωριστικής πίεσης πριν και μετά το στοιχείο θρόμβωσης για τη μέτρηση του ρυθμού ροής.

Απαιτήσεις εγκατάστασης
Η εγκατάσταση της διάταξης θρόμβωσης αφορά τα ακόλουθα τμήματα σωλήνων και εξαρτήματα σωλήνων: το κομμάτι αντίστασης αριθ. 1 και το κομμάτι αντίστασης αριθ. 2 στην ανωτέρω πλευρά του τμήματος θρόμβωσης,αντίσταση αριθ.. 1 στη δεξιά πλευρά κάτω από το θρομβωτικό κομμάτι, το κομμάτι αντίστασης αριθ. 2 άνω από το θρομβωτικό κομμάτι στο τμήμα του σωλήνα μεταξύ του κατωτέρω αριθ.1 κομμάτι αντίστασης και σωλήνας σήματος διαφορικής πίεσης, κλπ.


Προδιαγραφές
Η σειρά LF-A ολοκληρωμένο ροόμετρο οπές είναι ένα χωρισμένο ροόμετρο με πλωτό
Ο υπομετρητής ροής τοποθετείται δίπλα στον σωλήνα μέτρησης και ενσωματώνεται στην πλάκα ανοίγματος για τη διάσπαση ροής.
Διαθέτει τέσσερις διαφορετικούς συνδέσμους από τους οποίους οι χρήστες μπορούν να επιλέξουν, δηλαδή "threaded" (AT),
Το υγρό ρέει μέσα από το κύριο
Όταν τοποθετείται η πλάκα ανοίγματος, δημιουργείται διαφορική πίεση στις μπροστινές και πίσω πλευρές της πλάκας ανοίγματος.
Αντίστοιχα, ένα μέτρο ροής πλωτή είναι εγκατεστημένο στην είσοδο κλάδου και την έξοδο, έτσι ώστε η ροή μέσω του πλωτή
Η ταχύτητα ροής του μετρητή είναι ισοδύναμη με την ταχύτητα ροής μέσα από τον κύριο σωλήνα, έτσι ώστε το υγρό που περνάει από τον κύριο σωλήνα
Ο ρυθμός ροής μπορεί να υποδεικνύεται από την κλίμακα του μέτρου ροής γυάλινου πλωτήρα.
·Μέση θερμοκρασία: PVC: 0~60°C,
SS304:0~120°C
·Ακριβότητα: ±2,5%
·Πίεση λειτουργίας: 1,0MPa




Κατεύθυνση εγκατάστασης:
Η κατεύθυνση εγκατάστασης του μετρητή ροής ανοίγματος LF-A μπορεί να αλλάξει όπως φαίνεται στο σχήμα στα δεξιά.
Αριστερά→δεξιά, δεξιά→αριστερά και πάνω→κάτω, είναι πολύ εύκολο να αλλάξετε την κατεύθυνση ροής του μετρητή ροής στο πεδίο.


Συσκευή και παράδοση


Γενικές ερωτήσεις
1Ε: Ποιες πληροφορίες πρέπει να παρέχονται για την επιλογή του κατάλληλου μοντέλου;
Α: Το πεδίο εφαρμογής, ονομαστική πίεση, μέση και μεσαία θερμοκρασία, τροφοδοσία ρεύματος, έξοδος,
Πεδίο ροής, ακρίβεια, σύνδεση και άλλες παραμέτρους.
2Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε ένας εγκεκριμένος κατασκευαστής ISO που ειδικεύεται σε όργανα μέτρησης επιπέδου και ροής.
Η υπηρεσία OEM & ODM είναι διαθέσιμη. Καλώς ήρθατε να μας επισκεφθείτε στην Κίνα.
3Ε: Ποιο είναι το MOQ σας;
Α: Για να ξεκινήσουμε τη συνεργασία μας, η παραγγελία δείγματος είναι αποδεκτή.
4Ε: Ποια είναι η ημερομηνία παράδοσης για το Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter;
Η ημερομηνία παράδοσης είναι περίπου 3-15 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής.
5Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α: Υποστηρίζουμε T/T, PayPal, Western Union.
Για παραγγελία μαζικής παραγωγής, είναι 30% προκαταβολή και 70% υπόλοιπο πριν από την αποστολή.
6Ε: Έχετε εγγύηση για το μετρητή ροής;
Α: Ναι, έχουμε εγγύηση 12 μηνών.
