Σύστημα ποσοτικού ελέγχου

DN15-DN100 Μηχανολογικός δείκτης ατμού μεταλλικού σωλήνα περιστροφέα μεταβλητής περιοχής Καθαρίσματα Χλώριο Οξυγόνο Αζώτο Αέριο

Περιγραφή

Ο ποσοτικός ελεγκτής της σειράς BTDL συνεργάζεται με διάφορους αισθητήρες ροής και πομπούς για να συνειδητοποιήσει τον ποσοτικό έλεγχο κονσερβοποίησης και παρτίδας για να σχηματίσει ένα σύστημα ποσοτικού ελέγχου.Το σύστημα αυτό είναι σήμερα ένα από τα έργα που πολλές εταιρείες χρησιμοποιούν ή πρέπει να βελτιώσουνΣυνδυάζει τα χαρακτηριστικά της εύκολης λειτουργίας και της εύκολης εκμάθησης, της διαισθητικής οθόνης, του χειροκίνητου ελέγχου ροής ή του αυτόματου ελέγχου ροής.Μείξη φαρμάκων, ομαδοποίηση, ποσοτική έγχυση νερού και ποσοτικός έλεγχος διαφόρων υγρών στα πετρελαϊκά πεδία.ορισμένες εταιρείες που εξακολουθούν να χρησιμοποιούν χειροκίνητες εργασίες γεμίσματος/γεμίσματος και δεν θέλουν να επενδύσουν πάρα πολύ κόστος και θέλουν απλώς να βελτιώσουν την αποτελεσματικότητα της εργασίας συνιστούν τη χρήση αυτού του συστήματος.

Μετρητής ροής: αποτελεί τη βάση του ελέγχου και επηρεάζει άμεσα την επίδραση του ελέγχου.και έχει λειτουργία εξόδου σήματοςΤαυτόχρονα, υπάρχουν πολλοί τύποι μετρητών ροής και είναι απαραίτητο να επιλέξετε το κατάλληλο μετρητή ροής με βάση παραμέτρους όπως το μέσο μέτρησης, η διάμετρος του σωλήνα και το εύρος ροής.
Ευφυής ποσοτικός ελεγκτής: LCD, ψηφιακή οθόνη, μέγεθος πίνακα ελεγκτή: 160*80mm, 80*160mm, 96*96, 96*48.Μπορεί επίσης να κατασκευαστεί σε ένα τετράγωνο ποσοτικού ελέγχου σύμφωνα με τις απαιτήσεις του πελάτη (συμπεριλαμβανομένου ενός πλήρους κινεζικού LCD ποσοτικού ελεγκτή Το τυπικό μέγεθος του κιβωτίου είναι 400*300*200mm και η παροχή ενέργειας είναι AC220V.
Εξοπλισμός διακοπής: μπορεί να είναι ο υπάρχων εξοπλισμός ηλεκτρικής ενέργειας στον αγωγό, όπως αντλία· μπορεί επίσης να είναι μια σόλενοειδή βαλβίδα, ηλεκτρική βαλβίδα, βαλβίδα ροής κ.λπ. που εγκαταστάθηκε αργότερα.

 Χαρακτηριστικά

Ο ποσοτικός ελεγκτής KTR550-B είναι ένα όργανο ελέγχου κυμάτων ροής με απεικόνιση χαρακτήρων βασισμένο σε μικρουπολογιστή με ένα μόνο τσιπ.Το τέλος εισόδου σήματος του μπορεί να ταιριάζει με έναν πομπό και αισθητήρα ροής με έξοδο παλμού, και η επαφή του με την έξοδο μπορεί να ταιριάζει με μια σόλενοειδή βαλβίδα.Η ποσοτική αξία και η προκαταβολική αξία μπορεί να ρυθμιστεί εύκολα μέσω των πλήκτρων λειτουργίας στο πάνελΣε συνδυασμό με τις ενέργειες ελέγχου των μεγάλων και μικρών βαλβίδων, μπορεί να επιτευχθεί ακριβής ποσοτικοποίηση.διαδικασίες βαρέλισης και παραγωγής υγρών- Συστατικά κλπ. Το όργανο είναι μικρού μεγέθους, με διαστάσεις: 96 (μήκος) x 48 (εύρος) x 120 (μήκος), μεγέθος ανοίγματος:92 (μήκος) Το εξωτερικό τερματικό διακόπτη του οργάνου μπορεί να χρησιμοποιηθεί για τη σύνδεση των κουμπιών και των συντηρητικών διακόπτεςΕκτός από τη σύνδεση με βαλβίδες ηλεκτροσόκ, η ενσωματωμένη έξοδος επαφής με ρελέ μπορεί επίσης να χρησιμοποιηθεί για τη σύνδεση βαλβίδων και αντλιών.Η τέταρτη γενιά του έξυπνου μετρητή ροής μεταλλικών σωλήνων έχει προφανή τεχνικά πλεονεκτήματα και μεγαλύτερη αξιοπιστίαΚαλώς ήρθατε στην εταιρεία μας για αγορές!

Προδιαγραφή

Διαδικασία ελέγχου:

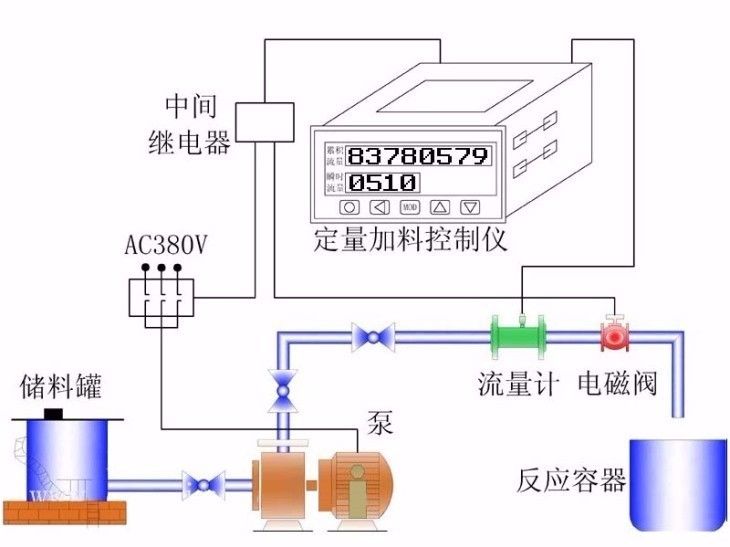

Μετά την παραλαβή του σήματος ροής από τον μετρητή ροής, ο ποσοτικός ελεγκτής ολοκληρώνει την εσωτερική συσσώρευση ροής,και ταυτόχρονα ορίζει την απαιτούμενη ποσοτική τιμή ελέγχου μέσα στον ελεγκτήΌταν η σωρευτική τιμή που εμφανίζεται από τον ποσοτικό ελεγκτή φτάνει την καθορισμένη ποσότητα, όταν ελέγχεται η τιμή, ο ποσοτικός ελεγκτής εκπέμπει ένα σήμα διακόπτη.το σήμα του διακόπτη χρησιμοποιείται για τον έλεγχο της συσκευής διακοπής που είναι εγκατεστημένη στον αγωγό συνδέοντας ένα ρελέ ή έναν επακριτή, επιτυγχάνοντας έτσι αποτελέσματα ποσοτικού ελέγχου.

Τεχνικά χαρακτηριστικά

Αισθητήρες ροής κατάλληλοι για έξοδο ρεύματος, τάσης και παλμού

Εισαγωγή διακόπτη 3 σημείων, που χρησιμοποιείται για την εκκίνηση, την ανάκτηση και την εκκαθάριση της συσσωρευμένης αξίας κάθε φορά

Έξοδος ελέγχου 3 σημείων, που χρησιμοποιείται για ιεραρχικό έλεγχο μεγάλων βαλβίδων και μικρών βαλβίδων και συναγερμού χαμηλότερου ορίου στιγμιαίας ροής

Η έξοδος μετάδοσης μπορεί να παράγει την άμεση τιμή ροής με τη μορφή τυπικού ρεύματος και τάσης για χρήση από άλλους εξοπλισμούς.

Εμφάνιση: Διπλή σειρά: Το 8ο ψηφίο της πρώτης σειράς εμφανίζει το σύνολο της συσσώρευσης, την στιγμιαία ροή και την τρέχουσα ποσοτική αξία, το 6ο ψηφίο της σειράς εμφανίζει κάθε ποσό συσσώρευσης.

Εισερχόμενο σήμα: ρεύμα συνεχούς ρεύματος / τάση συνεχούς ρεύματος / παλμός: 0.1Hz ~ 10KHz

Βασικό σφάλμα: μικρότερο από ±0,2%F.S Κύκλος ελέγχου μετρήσεων: 0,2 δευτερόλεπτα

Εισαγωγή διακόπτη: παθητικός μηχανικός διακόπτης Εξόδου ελέγχου: ρελέ, ισχύς επαφής AC220V, 3A

Οδηγίες παραγγελίας

1. Επιλέξτε κατάλληλο μετρητή ροής: πείτε μας το όνομα του μέσου μέτρησης, τη διάμετρο του σωλήνα μέτρησης, την πίεση και τη θερμοκρασία εργασίας, το εύρος ροής ή άλλες απαιτήσεις,Και θα επιλέξουμε το μοντέλο για σένα.;

2Εξηγήστε τις απαιτήσεις ελέγχου: όπως το μέγεθος κάθε ποσοτικής αξίας, τον αριθμό των ελέγχων ανά ημέρα, εάν οι τιμές που ελέγχονται κάθε φορά είναι οι ίδιες και άλλες απαιτήσεις.

3. Επιλέξτε εξοπλισμό κοπής ρεύματος: Εάν έχετε ήδη εξοπλισμό κοπής ρεύματος, ενημερώστε μας για την παροχή ισχύος και την ισχύ του, και θα το προσαρμόσουμε, αν χρειαστείτε,Μπορούμε επίσης να παρέχουμε εξοπλισμό κοπής ρεύματοςΕδώ προτείνουμε ότι η συσκευή διακοπής θα πρέπει να είναι μια σόλενοειδή βαλβίδα ή μια πνευματική βαλβίδα (όταν απαιτείται καθυστερημένη εκκίνηση ή διακοπή) αντί για τον έλεγχο της αντλίας.κατά τη διάταξη αγωγών, είναι καλύτερο να χρησιμοποιείται η στάσιμη ροή που παράγεται από τη διαφορά επιπέδου υγρού ως πηγή ενέργειας. , η οποία είναι πιο αποτελεσματική κατά τον έλεγχο και έχει καλύτερη ακρίβεια μέτρησης.

Συσκευή και παράδοση


Γενικές ερωτήσεις
1Ε: Ποιες πληροφορίες πρέπει να παρέχονται για την επιλογή του κατάλληλου μοντέλου;
Α: Το πεδίο εφαρμογής, ονομαστική πίεση, μέση και μεσαία θερμοκρασία, τροφοδοσία ρεύματος, έξοδος,
Πεδίο ροής, ακρίβεια, σύνδεση και άλλες παραμέτρους.
2Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε ένας εγκεκριμένος κατασκευαστής ISO που ειδικεύεται σε όργανα μέτρησης επιπέδου και ροής.
Η υπηρεσία OEM & ODM είναι διαθέσιμη. Καλώς ήρθατε να μας επισκεφθείτε στην Κίνα.
3Ε: Ποιο είναι το MOQ σας;
Α: Για να ξεκινήσουμε τη συνεργασία μας, η παραγγελία δείγματος είναι αποδεκτή.
4Ε: Ποια είναι η ημερομηνία παράδοσης για το Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter;
Η ημερομηνία παράδοσης είναι περίπου 3-15 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής.
5Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α: Υποστηρίζουμε T/T, PayPal, Western Union.
Για παραγγελία μαζικής παραγωγής, είναι 30% προκαταβολή και 70% υπόλοιπο πριν από την αποστολή.
6Ε: Έχετε εγγύηση για το μετρητή ροής;
Α: Ναι, έχουμε εγγύηση 12 μηνών.
