Περιγραφή

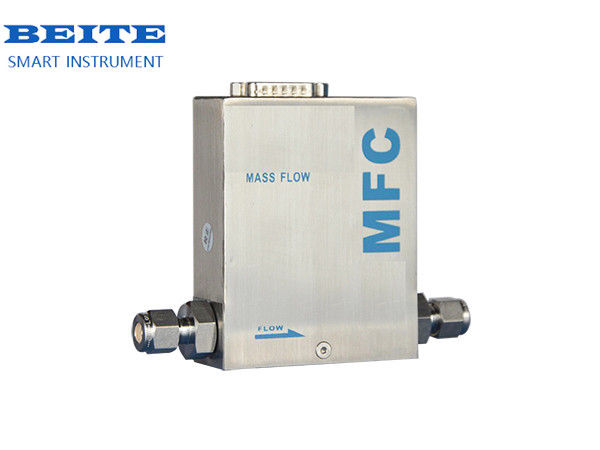

Η σειρά LF400 υιοθετεί την αρχή ότι οι αλλαγές θερμοκρασίας αντιστοιχούν στην ροή μάζας και μπορεί να μετρήσει και να ελέγξει τη ροή διαφορετικών αερίων.Μπορεί να εφαρμοστεί στην περιοχή ροής αερίου από 5SCCM έως 30SLM, και δεν επηρεάζονται από τις μεταβολές της θερμοκρασίας και της πίεσης.
Η σειρά προϊόντων είναι πλήρης, με διαθέσιμα ψηφιακά, αναλογικά, συνηθισμένα, υψηλής ακρίβειας και υψηλής πίεσης είδη, με ανταγωνιστικές επιδόσεις και τιμές και ευρύ φάσμα εφαρμογών.
Προδιαγραφή
| Λειτουργία |
Μετρητής ροής/ελεγκτής |
| Βασικό μοντέλο |
LF400-S |
| Περιοχή ροής πλήρους κλίμακας (N2) |
ΣΚΚΜ |
0 ̇5,10,20,30,50,100,200,500 |
| SLM |
0 ̇ 1, 2, 3, 5, 10, 15, 20, 30 |
| Ακριβότητα ((% F.S) |
±1 ((≤15SLM) |
| ±2(>15SLM.) |
| Τύπος δράσης βαλβίδας ελέγχου |
Συνήθως κλειστό |
| Γραμμική (% F.S.) |
±0,5 ∆1 (≤15SLM) |
| ± 2% ((> 15SLM.) |
| Επαναληψιμότητα (% F.S.) |
±0.2 |
| Χρόνος απόκρισης ((sec) |
≤ 1 |
| Σήμα εξόδου ροής |
0-+5,00V |
| Σημάδι ρύθμισης ροής |
0-+5,00V |
| Συσκευές ηλεκτρικής σύνδεσης |
Πιν DB15 |
| Θερμοκρασία λειτουργίας |
(°C) |
5 ¢45 |
| Διαφορά πίεσης εργασίας |
(MPa) |
0.1 ∙0.5 |
| Ποσοστό διαρροής |
ΣΚΣΣΕ |
1 × 10-9 |
| Επικαιροποιημένο σύστημα |
3MPa |
| Υλικό επαφής με τα μέσα |
304,316, 316L |
| Υλικό σφράγισης |
Καουτσούκ φθορίου, καουτσούκ σιλικόνης, καουτσούκ νιτρίλου, πολυτετραφθοροαιθυλένιο |
| Συνδετήρας |
Βίντεο " 1/4,1/2 |
| Swagelok1/8 ̇,1/4 ̇,3/8 ̇,1/2 ̇ ήφ3,φ6,φ8,φ10,φ12mm |
| Συνδετήρες και διαστάσεις |
Φ6mm, 1/4"Swagelok: 127×28×100mm |
| 1/4 "VCR: 127 × 28 × 100mm |
| Απαιτήσεις ισχύος |
+15V,50mA·-15V,200mA |
| βάρος |
0.75 κιλά |
Ολοκληρωμένος ελεγκτής ρύθμισης/οθόνης/δύναμης LF-1D
| Δύναμη εξόδου |
+15V±5% 500mA -15V±5% 500mA |
| πηγή αναφοράς |
+5,00V±0,1% 5mA |
| Ηλεκτρική τροφοδοσία |
8VDC-24VDC, 50Hz±5% |
| Εισερχόμενα και εξερχόμενα σήματα |
Σήμα τάσης 0-5V, σήμα ρεύματος 4-20mA |
| Μέγεθος |
96 × 96 × 125 χιλιοστά |
| παρακολούθηση |
Ηθόνη LCD 128×64 σημείων, υψηλής φωτεινότητας και μεγάλης θερμοκρασίας (-20~70°C), καθαρή εικόνα LED φως |
| Ανώτατο όριο κατανάλωσης ισχύος |
8w |
| κανάλι ελέγχου |
Εμφάνιση ελέγχου με ένα κανάλι |
| βασικό λάθος |
±0,2% FS |
| θερμοκρασία περιβάλλοντος |
0-50°C |
| υγρασία περιβάλλοντος |
0-85%RH |
| Επίπεδο προστασίας |
Διάκριση IP40 |
Χαρακτηριστικά
Αναλογικός θερμικός μετρητής ροής μάζας/ελεγκτής ροής
/Ελεγκτής ροής
Χαμηλή τιμή μονάδας, διόρθωση της θερμοκρασίας περιβάλλοντος, ευρύ φάσμα εφαρμοστέων ροών:
-0~5, 10, 20, 30, 50, 100, 200,
500SCCM;-0 ∆1, 2, 3, 5, 10, 15, 20, 30SLM-
Υψηλή ακρίβεια
/Υψηλή ακρίβεια
± 1% (≤15SLM), ± 2% (>15SLM)
Μονάδα ελέγχου σειράς LF
Μονάδα ελέγχου σειράς LF
Η προαιρετική μονάδα ελέγχου σειράς LF έχει τρεις λειτουργίες: ψηφιακή οθόνη, τροφοδοσία, ρύθμιση ροής κλπ.
Λεπτομέρειες Εικόνες
Συσκευή και παράδοση
Γενικές ερωτήσεις
1Ε: Ποιες πληροφορίες πρέπει να παρέχονται για την επιλογή του κατάλληλου μοντέλου;
Α: Το πεδίο εφαρμογής, ονομαστική πίεση, μέση και μεσαία θερμοκρασία, τροφοδοσία ρεύματος, έξοδος,
Πεδίο ροής, ακρίβεια, σύνδεση και άλλες παραμέτρους.
2Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε ένας εγκεκριμένος κατασκευαστής ISO που ειδικεύεται σε όργανα μέτρησης επιπέδου και ροής.
Η υπηρεσία OEM & ODM είναι διαθέσιμη. Καλώς ήρθατε να μας επισκεφθείτε στην Κίνα.
3Ε: Ποιο είναι το MOQ σας;
Α: Για να ξεκινήσουμε τη συνεργασία μας, η παραγγελία δείγματος είναι αποδεκτή.
4Ε: Ποια είναι η ημερομηνία παράδοσης για το Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter;
Η ημερομηνία παράδοσης είναι περίπου 3-15 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής.
5Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α: Υποστηρίζουμε T/T, PayPal, Western Union.
Για παραγγελία μαζικής παραγωγής, είναι 30% προκαταβολή και 70% υπόλοιπο πριν από την αποστολή.
6Ε: Έχετε εγγύηση για το μετρητή ροής;
Α: Ναι, έχουμε εγγύηση 12 μηνών.
