| Τόπος καταγωγής | Κίνα |
| Μάρκα | BEITE |
| Πιστοποίηση | CE ISO |

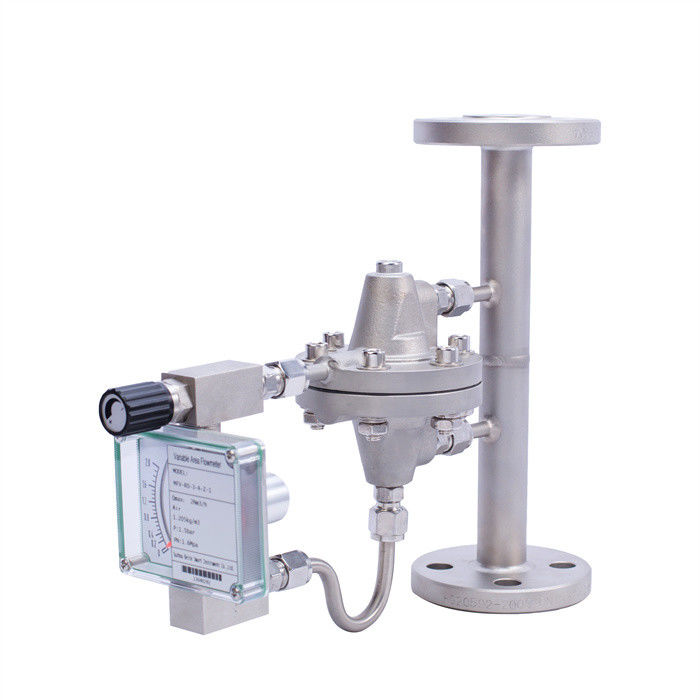

DN15-DN100 Μηχανολογικός δείκτης ατμού μεταλλικού σωλήνα περιστροφέα μεταβλητής περιοχής Καθαρίσματα Χλώριο Οξυγόνο Αζώτο Αέριο
Περιγραφή
Το προϊόν αυτό χρησιμοποιεί ένα μέτρο ροής μεταλλικού σωλήνα ή γυάλινου περιστροφίου και μια βαλβίδα σταθερής ροής για να σχηματίσει μια συσκευή καθαρισμού ροής για να επιτευχθεί μέτρηση ροής και να εξασφαλιστεί σταθερή ροή.Λόγω της ασφάλειας και της αξιοπιστίας του μετρητή ροής πλωτή και των χαρακτηριστικών της ακριβούς και σταθερής μέτρησης, αυτή η σειρά συσκευών φυσίγματος αέρα μπορεί να εξασφαλίσει σταθερή ροή όταν η πίεση εισόδου ή εξόδου αλλάζει.χάλυβα, κ.λπ. στον έλεγχο διαδικασιών μεταβιβαστών σε χημικές ίνες, κλωστοϋφαντουργικές και άλλες βιομηχανίες, όπως η καθαριστική και η μέτρηση του επιπέδου υγρού με διαφορική πίεση.Η δομή σχεδιασμού αυτής της σειράς προϊόντων πληροί πλήρως τις απαιτήσεις του βιομηχανικού ελέγχου, και οι εφαρμοστέες συνθήκες εγκατάστασης πληρούν πλήρως τις απαιτήσεις της τεχνολογίας μέτρησης με όργανα.
Οι τυπικές εφαρμογές υπό συνθήκες μεταβαλλόμενης πίεσης τροφοδοσίας φυσικού αερίου εμφανίζονται δεξιά: το φυσικό αέριο που παρέχεται από την κύρια πηγή αερίου αγωγού μπορεί να διαιρεθεί σε πολλαπλά τμήματα κατά περίπτωση.Εάν η ροή αερίου πολλών κλάδων είναι κλειστή ή ρυθμισμένηΌταν η πίεση τροφοδοσίας αέρα του κύριου αγωγού αλλάζει, η συσκευή καθαρισμού ενός καναλιού που είναι εγκατεστημένη στο στήριγμα μπορεί να μετρήσει με ακρίβεια τον ρυθμό ροής.
Παρακαλούμε επιλέξτε κατάλληλη τοποθεσία για την εγκατάσταση της συσκευής καθαρισμού ροής, ώστε να διασφαλιστεί ότι η συσκευή καθαρισμού μετρητή ροής είναι εύκολο να διορθωθεί, να καθαριστεί και να αποσυναρμολογηθεί.βεβαιωθείτε ότι η κατεύθυνση ροής του μέσου είναι η ίδια με την κατεύθυνση που απαιτείται από τη συσκευή καθαρισμού ροής, και κλείστε όλες τις βαλβίδες βελόνων λεπτής ρύθμισης. Πριν από τη θέση σε λειτουργία, παρακαλώ αδειάστε και καθαρίστε τον αγωγό για να αποφευχθεί η σύγκρουση.και το ρυθμό ροής θα πρέπει να αλλάξει ρυθμίζοντας το άνοιγμα της βαλβίδας για να αποφευχθεί η επιβίβαση από την επίθεση, καταστρέφοντας έτσι τα στοιχεία μέτρησης.
Προδιαγραφή
| Πρότυπο οργάνου | Εφοδιασμένο με LZB | Το LZZ είναι εξοπλισμένο με |
| Μετρητής ροής υαλοπίνακα | Μετρητής ροής με επιπλέωση μεταλλικών σωλήνων | |
| Πεδίο μέτρησης | ||
| (100% αξία) | ||
| Νερό: 20°C | 3-1001/h | 25-4∞Ol/h |
| Αέρας | 50-3400I/h | 00,7-80 m3/h |
| O.1MPa.20°C | ||
| Αναλογία εμβέλειας | 10.1 | 10.1 |
| επίπεδο ακρίβειας | 4 | 1.5 |
| κλίμακα ροής | πραγματική κλίμακα ροής | πραγματική κλίμακα ροής |
| Μέση πίεση | Ανώτατο όριο 1,0MPa | Επάνω όριο 6,4 MPa |
| (Μπορούν να προστεθούν ειδικές απαιτήσεις) | ||
| Μέση θερμοκρασία | -20°C -100°C | -20 °C-200 °C |
| θερμοκρασία περιβάλλοντος | -20°C-60°C | -20'C-60°C |
| Υλικό μέσων ενημέρωσης | 304 316 | 304 316 |
| κέλυφος | πλαστικό PVC | Κουμπί χύτευσης, με ψεκασμό από εποξική ρητίνη |
| σύνδεση διαδικασίας | ||
| κάλυψη κάρτας | Φ6mmφ8mmφ10mm | φ6πrnφ8mmφ10mm |
| Δήμος | 1/4W NPT | 1/4W·NPT |
| 1/2 ∆ΕΠΤ | 1/2 ∆ΕΠΤ | |
| φλέγγι | 1/2ΑΝΣΙ 1501β | 1/2 ∆ΙΑΝΣΙ 150Ib |
| DIN2501.HG.GB | DIN2501.HG.GB | |
| ειδικό | Σύμφωνα με τις απαιτήσεις του χρήστη | Σύμφωνα με τις απαιτήσεις του χρήστη |
Προφυλάξεις εγκατάστασης
Παρακαλείστε να επιλέξετε κατάλληλη τοποθεσία για την εγκατάσταση της συσκευής καθαρισμού ροής, ώστε να διασφαλιστεί ότι η συσκευή καθαρισμού μετρητή ροής είναι εύκολη για το debugging, το καθαρισμό και την αποσυναρμολόγηση.Δεδομένου ότι η συσκευή καθαρισμού πλωτή ροόμετρο είναι εξοπλισμένο με ένα σύστημα μεταφοράς σύγκρουσης, πρέπει να εξασφαλίζεται ότι το πεδίο παρεμβολών που παράγεται από άλλους εξοπλισμούς εργασίας δεν επηρεάζει τα αποτελέσματα της μέτρησης του μετρητή ροής.βεβαιωθείτε ότι η συσκευή καθαρισμού ροής είναι σταθερή και προσθέστε
Οι διαστάσεις της εγκατάστασης δεν πρέπει να υπερβαίνουν τις καθορισμένες διαστάσεις τόσο πολύ όσο και πολύ λίγο, ώστε να αποφεύγονται οι δυνάμεις έλξης και συμπίεσης που ασκούνται στην συσκευή καθαρισμού.Όταν το υγρό μέσο περιέχει σιδηρομαγνητικά σωματίδια, α
Βεβαιωθείτε ότι η κατεύθυνση ροής του μέσου είναι η ίδια με την κατεύθυνση που απαιτείται από τη συσκευή καθαρισμού ροής.Κατά την εγκατάσταση του οργάνου, κλείστε όλες τις βαλβίδες της βελόνας λεπτής ρυθμίσεως.
Η βαλβίδα πρέπει να ανοίγει αργά για να προσαρμοστεί στην πίεση λειτουργίας.Ο ρυθμός ροής θα πρέπει να αλλάζει ρυθμίζοντας το άνοιγμα της βαλβίδας για να αποφεύγεται η επίθεση του πλωτήρα και με τον τρόπο αυτό η βλάβη των στοιχείων μέτρησης..
| Συσκευή καθαρισμού σειράς LZ | |||||||||
| 1. Πρότυπο οργάνου: LZ | |||||||||
| 2. Μοντέλα ταξινόμησης | |||||||||
| Β | Επιλέξτε ένα μέτρο ροής γυάλινου σωλήνα (η σειρά DK χρησιμοποιείται γενικά για την ροή γυάλινου ρότορα) | ||||||||
| Z | Επιλέξτε μέτρο ροής μεταλλικού σωλήνα | ||||||||
| WB | Επιλέξτε ένα μέτρο ροής μεταλλικού σωλήνα μικρο ροής | ||||||||
| 3. Τρόπος εκκαθάρισης (εάν πρόκειται για λειτουργία ενός μόνο τραπεζιού, δεν χρειάζεται να επιλεγεί αυτός ο κωδικός) | |||||||||
| Εκκαθάριση μίας διέλευσης | |||||||||
| 2 | Διπλή εκκαθάριση | ||||||||
| 3 | Πολυκαναλική καθαρισμός (ειδικοί μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις του χρήστη) | ||||||||
| 4Τύπος εγκατάστασης | |||||||||
| D | ένα τραπέζι | ||||||||
| Μ | Τύπος οθόνης | ||||||||
| 5Ρυθμισμός πίεσης | |||||||||
| ΕΠ | Ρυθμισμός πίεσης εισόδου | ||||||||
| ΑΡ | Ρυθμίσεις πίεσης εξόδου | ||||||||
| 6. Σύνδεση διαδικασίας | |||||||||
| F | Σύνδεση φλάντζας | ||||||||
| S | Συζύγιο με νήματα | ||||||||
| Κ | Σύνδεση μανδύα κάρτας | ||||||||
| 0 | Σύμφωνα με τις απαιτήσεις του χρήστη | ||||||||
| 7Υλικό | |||||||||
| Π | 304 | ||||||||
| R | 316 | ||||||||
| N | 316L | ||||||||
| 8.άλλα | |||||||||
| Α | Με οθόνη πίεσης | ||||||||
| G | Με μαγνητικό φίλτρο | ||||||||
Χαρακτηριστικά
1. ΜΕΤΑΛΙΚΗ ΣΤΡΟΧΙΑ ΣΥΝΕΧΙΣΜΟΥ
Δυνατός σχεδιασμός ολομεταλλικής δομής, κατάλληλος για τη μέτρηση αερίων και υγρών σε διάφορες βιομηχανίες.
2. ΣΥΜΒΟΥΛΙΟ ΔΙΣΤΡΟΠΗΣ
Μπορούν να μετρούν την πίεση της διαδικασίας κάτω από 6,4 MPa
Δείξη ροής, πίεσης (προαιρετική) επί τόπου
3. ΚΟΝΙΚΟΣ ΤΥΜΠΟΣ ΜΕΤΑΣΗΣ
Εγκατάσταση μεμονωμένου μετρητή, εγκατάσταση πάνελ, εγκατάσταση ντουλάπι (προαιρετική), ευρύτερο εύρος μέτρησης και καλύτερη γραμμικότητα μέτρησης.
4Μέθοδοι σύνδεσης
Μια ποικιλία μεθόδων σύνδεσης διαδικασίας, όπως φλάντζες, σφιγκτήρες και νήματα, είναι διαθέσιμες για να ταιριάζουν στις περισσότερες ανάγκες των εργοστασίων.
5. ΥΛΟΓΙΚΟ ΔΙΑΛΗΤΙΚΟ
Χάλυβα από ανοξείδωτο χάλυβα, τιτάνιο, Hastelloy, PTFE, FEP και άλλα υλικά. Μοναδικό κανάλι, διπλό κανάλι, πολλαπλό κανάλι (προαιρετικά)
6ΣΥΣΤΗΜΟΣ Μαγνητικού Συζύγου
Χρησιμοποιήστε της εταιρείας μας σειράς LZ πλωτή ροόμετρο
Δείξη ροής, πίεσης (προαιρετική) επί τόπου
Συσκευή και παράδοση
Γενικές ερωτήσεις
1Ε: Ποιες πληροφορίες πρέπει να παρέχονται για την επιλογή του κατάλληλου μοντέλου;
Α: Το πεδίο εφαρμογής, ονομαστική πίεση, μέση και μεσαία θερμοκρασία, τροφοδοσία ρεύματος, έξοδος,
Πεδίο ροής, ακρίβεια, σύνδεση και άλλες παραμέτρους.
2Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε ένας εγκεκριμένος κατασκευαστής ISO που ειδικεύεται σε όργανα μέτρησης επιπέδου και ροής.
Η υπηρεσία OEM & ODM είναι διαθέσιμη. Καλώς ήρθατε να μας επισκεφθείτε στην Κίνα.
3Ε: Ποιο είναι το MOQ σας;
Α: Για να ξεκινήσουμε τη συνεργασία μας, η παραγγελία δείγματος είναι αποδεκτή.
4Ε: Ποια είναι η ημερομηνία παράδοσης για το Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter;
Η ημερομηνία παράδοσης είναι περίπου 3-15 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής.
5Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α: Υποστηρίζουμε T/T, PayPal, Western Union.
Για παραγγελία μαζικής παραγωγής, είναι 30% προκαταβολή και 70% υπόλοιπο πριν από την αποστολή.
6Ε: Έχετε εγγύηση για το μετρητή ροής;
Α: Ναι, έχουμε εγγύηση 12 μηνών.
