| Τόπος καταγωγής | Κίνα |
| Μάρκα | BEITE |
| Πιστοποίηση | CE ISO |
Περιγραφή

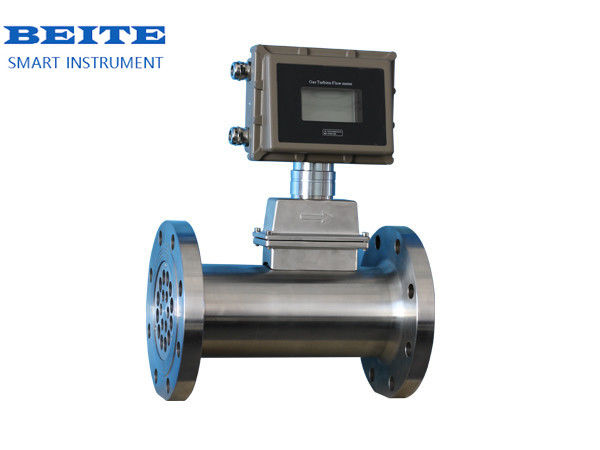

Ο μετρητής ροής αεριοστροβίλων απορροφά την κορυφαία τεχνολογία των ξένων μετρητών ροής και είναι βελτιστοποιημένος και σχεδιασμένος.Ηλεκτρομαγνητική και άλλες θεωρίεςΕίναι ένας νέος τύπος αισθητήρα θερμοκρασίας, πίεσης, ροής και ευφυούς συνολικού ροής.Γενιά μετρητών ακριβείας αερίων υψηλής ακρίβειας και υψηλής αξιοπιστίας με καλή απόδοση μέτρησης χαμηλής και υψηλής πίεσηςΗ μέτρηση του φυσικού αερίου, του άνθρακα σε αέριο, του υγροποιημένου αερίου και άλλων αερίων.
Αρχή
Όταν η ροή του αέρα εισέρχεται στο μετρητή ροής, πρώτα περνά μέσα από το κύριο υγρό της ανεξάρτητης κίνησης και επιταχύνεται.δεδομένου ότι οι λεπίδες της τουρμπίνας είναι σε μια ορισμένη γωνία με την κατεύθυνση ροής του υγρούΌταν οι ροές φτάσουν στην ισορροπία, η ταχύτητα περιστροφής είναι σταθερή.,Ο μαγνήτης στον περιστρεφόμενο δίσκο αποστολής αλλάζει περιοδικά την απροθυμία του αισθητήρα.Με τον τρόπο αυτό ανιχνεύεται ένας παλμός στα δύο άκρα του αισθητήρα που είναι ανάλογος με την ταχύτητα ροής του όγκου του υγρούΑφού το σήμα ενισχυθεί και διαμορφωθεί από τον προεμφυλιστή,τα σήματα πίεσης και θερμοκρασίας που ανιχνεύονται από τον αισθητήρα πίεσης και θερμοκρασίας αποστέλλονται ταυτόχρονα στον συνολικό συλλέκτη ροής για επεξεργασία, και ο κανονικός όγκος ροής και ο κανονικός όγκος συνολικής ποσότητας εμφανίζονται άμεσα.
Προδιαγραφές
| Πρότυπα εφαρμογής | Μέτρηση της ροής αερίου σε κλειστούς αγωγούς ∆ιαμετρητής ροής αεριοστροβίλων (GB/T8940-2003) |
| Διάμετρος οργάνου (mm) και μέθοδος σύνδεσης | 25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300 υιοθετούν σύνδεση φλάντζας 25, 40 και 50 μπορούν να συνδεθούν με νήματα |
| Επίπεδο ακρίβειας | ±1,5%R (±1%R απαιτεί ειδική παραγωγή) * |
| Επιστροφή | 1:10;1:20;1:30 |
| Υλικό οργάνου | Σώμα: 304 από ανοξείδωτο χάλυβα ή χυμένο αλουμίνιο Εξαγωγέας: αντιασβρωτικό ABS ή κράμα αλουμινίου υψηλής ποιότητας Μετατροπέας: χυτοχάλυβα |
| Όροι χρήσης | Μέση θερμοκρασία: -20°C~+80°C Θερμοκρασία περιβάλλοντος: -30°C~+60°C Σχετική υγρασία: 5% ~ 90% Ατμοσφαιρική πίεση: 86 Kpa~106 Kpa |
| Ενεργειακή τροφοδοσία | Α. Εξωτερική παροχή ενέργειας: +24VDC±15%, κυματισμός ≤±5%, κατάλληλη για έξοδο 4-20mA, έξοδο παλμών, RS485, κλπ. Β. Εσωτερική παροχή ενέργειας: 1 σύνολο μπαταρίας λιθίου 3.0V10AH. Η τάση της μπαταρίας μπορεί να λειτουργήσει κανονικά όταν η τάση της μπαταρίας είναι 2.0V ~ 3.0V. Μια ένδειξη υποτάσεως εμφανίζεται όταν η τάση είναι χαμηλότερη από 2.0. |
| Κατανάλωση ισχύος μηχανής | Α. Εξωτερική τροφοδοσία: < 1 W Β. Εσωτερική τροφοδοσία: μέση κατανάλωση ισχύος ≤ 1 W, μπορεί να χρησιμοποιείται συνεχώς για περισσότερο από τρία έτη. |
| Λειτουργία εξόδου σήματος | Σημάδι παλμού 1, σήμα ρεύματος 4-20mA 2, σήμα ελέγχου 3 |
| Λειτουργία εξόδου επικοινωνίας | R5485 επικοινωνία4 |
| Λειτουργία καταγραφής σε πραγματικό χρόνο5 | Αρχική και τελική καταγραφή, ημερήσια καταγραφή, καταγραφή σταθερού χρονικού διαστήματος |
| Διασύνδεση γραμμής σήματος | Εσωτερικό νήμα M20×1,5 ή άλλο |
| Επίπεδο ανθεκτικότητας σε έκρηξη | ExdIIBT6 ή ExiaIICT4 |
| Επίπεδο προστασίας | Διάκριση IP65 |
Χαρακτηριστικά
1. Καλή ακρίβεια
Ο μετρητής ροής είναι τύπου ώθησης με ρυμουλκούμενα καρβιδίου, το οποίο έχει καλή ακρίβεια και βελτιωμένη αντοχή στην φθορά.
2. COMPACT STRUCTURE (Συγκεντρωμένη δομή)
Σύνθετη και ελαφριά δομή, εύκολη εγκατάσταση και συντήρηση
3. Απλή δομή
Τρία χαρακτηριστικά: απλή δομή, σταθερή δομή και εύκολη διάσπαση και συναρμολόγηση
4. Υψηλή ακρίβεια
Υψηλή ακρίβεια, γενικά έως ±0,5%R, ±1,0%R, καλή επαναληψιμότητα
5. Επαναλαμβανόμενη ικανότητα
Μέχρι 0,05% - 0,2%5
6. ΔΙΚΑΛΙΣΜΟΣ ΠΡΕΣΩΣΗΣ
Υψηλό επίπεδο πίεσης, μικρή απώλεια πίεσης, μεγάλη χωρητικότητα ροής και ισχυρή αντοχή σε δονήσεις
Συσκευή και παράδοση
Γενικές ερωτήσεις
1Ε: Ποιες πληροφορίες πρέπει να παρέχονται για την επιλογή του κατάλληλου μοντέλου;
Α: Το πεδίο εφαρμογής, ονομαστική πίεση, μέση και μεσαία θερμοκρασία, τροφοδοσία ρεύματος, έξοδος,
Πεδίο ροής, ακρίβεια, σύνδεση και άλλες παραμέτρους.
2Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε ένας εγκεκριμένος κατασκευαστής ISO που ειδικεύεται σε όργανα μέτρησης επιπέδου και ροής.
Η υπηρεσία OEM & ODM είναι διαθέσιμη. Καλώς ήρθατε να μας επισκεφθείτε στην Κίνα.
3Ε: Ποιο είναι το MOQ σας;
Α: Για να ξεκινήσουμε τη συνεργασία μας, η παραγγελία δείγματος είναι αποδεκτή.
4Ε: Ποια είναι η ημερομηνία παράδοσης για το Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter;
Η ημερομηνία παράδοσης είναι περίπου 3-15 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής.
5Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α: Υποστηρίζουμε T/T, PayPal, Western Union.
Για παραγγελία μαζικής παραγωγής, είναι 30% προκαταβολή και 70% υπόλοιπο πριν από την αποστολή.
6Ε: Έχετε εγγύηση για το μετρητή ροής;
Α: Ναι, έχουμε εγγύηση 12 μηνών.
