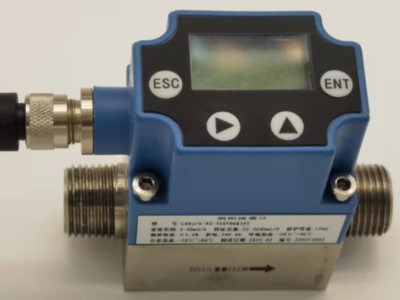

Μετρητής ροής μικρού στρογγυλίου μετρά ατμοαέριο

Σημείωση
1Όσον είναι δυνατόν, η βαλβίδα ρύθμισης δεν θα πρέπει να εγκατασταθεί προς τα πάνω της δίνης.
2. Οι εσωτερικές διάμετροι των άνω και κατώτερων σωλήνων πρέπει να είναι οι ίδιες.
σχέση μεταξύ εσωτερικής διάμετρου σωλήνα Dp και δίνης δρόμου μετρητή εσωτερική διάμετρος Db θα πρέπει
πληρούν τις ακόλουθες απαιτήσεις:00,98 Db Dp ή λιγότερο ή λιγότερο από 1,05 Db·
3Οι σωλήνες άνω και κατωτέρω θα πρέπει να είναι συγκεντρωτικές με την εσωτερική διάμετρο
μετρητή ροής, και η κοαξιότητα μεταξύ τους πρέπει να είναι μικρότερη από 0,05Db·
4Η σφραγίδα σφράγισης μεταξύ του μετρητή και της φλάντζης δεν μπορεί να προεξέχει στο σωλήνα κατά τη διάρκεια της
εγκατάσταση, και η εσωτερική διάμετρος του θα πρέπει να είναι 1-2 mm μεγαλύτερη από την εσωτερική διάμετρο του μετρητή·
13
5Ο σχεδιασμός εγκατάστασης τρύπας πίεσης και τρύπας θερμοκρασίας.
οι πομποί πρέπει να εγκατασταθούν στον σωλήνα μέτρησης, η τρύπα μέτρησης πίεσης πρέπει να ρυθμιστεί
Η μέτρηση της θερμοκρασίας πρέπει να πραγματοποιείται με τη μέτρηση της θερμοκρασίας που πραγματοποιείται με τη μέτρηση της θερμοκρασίας που πραγματοποιείται με τη μέτρηση της θερμοκρασίας.
είναι η ονομαστική διάμετρος του οργάνου, μονάδα: mm·
67. Κατά τη μέτρηση αερίου, τοποθετήστε το όργανο στον κάθετο σωλήνα με απεριόριστη ροή αερίου
Ωστόσο, εάν ο σωλήνας περιέχει μια μικρή ποσότητα υγρού, προκειμένου να αποφευχθεί η
όταν εισέρχεται στον σωλήνα μετρήσεως, η ροή του αέρα πρέπει να ρέει από κάτω προς τα πάνω, όπως φαίνεται στο σχήμα.iv) α)
8Κατά τη μέτρηση του υγρού, προκειμένου να εξασφαλιστεί ότι ο σωλήνας είναι γεμάτος με υγρό, η κατεύθυνση του
Η ροή υγρού πρέπει να εξασφαλίζεται από κάτω προς τα πάνω κατά την εγκατάσταση του οργάνου στην κατακόρυφη ή
Εάν υπάρχει μικρή ποσότητα αερίου στον σωλήνα, το όργανο πρέπει να τοποθετείται στο
το κάτω μέρος του σωλήνα για να εμποδίζεται η είσοδος του αερίου στον σωλήνα μέτρησης, όπως φαίνεται στο σχήμα iv) β).

9Τα μέτρα διατήρησης της θερμότητας πρέπει να λαμβάνονται υπόψη κατά τη μέτρηση υψηλών θερμοκρασιών.
Η υψηλή θερμοκρασία στο εσωτερικό του μετατροπέα (μέσα στο κέλυφος της κεφαλής του ρολογιού)
Η χαμηλή θερμοκρασία μπορεί να προκαλέσει συμπύκνωση στο εσωτερικό του μετατροπέα, να μειώσει την αντίσταση μόνωσης της πλακέτας κυκλώματος και να επηρεάσει τη φυσιολογική λειτουργία του μετρητή.

Περιγραφή του προϊόντος
Το εγχειρίδιο μέτρησης ροής δίνης καταγράφει τον σωστό και ασφαλή τρόπο χρήσης του προϊόντος.
το εγχειρίδιο αυτό προσεκτικά πριν από την εγκατάσταση και την αντιμετώπιση προβλημάτων ώστε να αποφευχθεί η
βήμα 1: ανοίξτε το κουτί ελέγχου πρέπει να διαβάζεται
12. Επιθεώρηση εμφάνισης για να διαπιστωθεί αν το όργανο είναι πλήρες και έχει υποστεί ζημιά λόγω
μεταφορά·
3Αν η μπαταρία είναι ενεργοποιημένη, ενεργοποιήστε τον διακόπτη για να ελέγξετε την κατάσταση της οθόνης του
Μετρητή.4. Ελέγξτε αν τα εξαρτήματα εγκατάστασης είναι πλήρη και προετοιμαστείτε για την εγκατάσταση. Βήμα 2: διαβάστε τα βήματα εγκατάστασης
1Η θερμοκρασία του περιβάλλοντος πρέπει να είναι
-20-55°C, και η υγρασία του περιβάλλοντος πρέπει να βρίσκεται εντός της κλίμακας του 5%-90%.
λεπτομερείς περιβαλλοντικές απαιτήσεις για το όργανο·
2Η συγκόλληση των εξαρτημάτων του προϊόντος, τα όργανα δεν θα πρέπει να είναι συγκόλληση σε απευθείας σύνδεση (σφραγίδα
(π.χ. μέσο), η συγκόλληση σε απευθείας σύνδεση μπορεί να προκαλέσει θερμική βλάβη στον αισθητήρα.
3. Καθαρίστε τον αγωγό για να βεβαιωθείτε ότι δεν υπάρχει υπολειμματική σκουριά συγκόλλησης στον αγωγό.
4. εγκαταστήστε το όργανο, δώστε προσοχή στο σημάδι κατεύθυνσης του οργάνου, απαγορεύεται η ανάποδα
εγκατάσταση, εξασφαλίζει ότι ο μπροστινός και ο πίσως ευθείος σωλήνας πληρούν τις απαιτήσειςΒλέπε εγκατάσταση
τις απαιτήσεις για τους αγωγούς οργάνων στο σημείο 6.2 για λεπτομέρειες·
5Ανοίξτε την μπροστινή βαλβίδα αργά για να αποφευχθεί το φαινόμενο του αέρα ή του νερού.
βλάβη στο όργανο·
6. Δοκιμή πίεσης αγωγού και ανίχνευση διαρροής για να εξασφαλιστεί ότι ο αγωγός δεν διαρρέει·
7Δοκιμή αεροστεγνότητας για να εξασφαλιστεί ότι το όργανο εγκατάστασης πληροί τις απαιτήσεις σφραγίσματος·
8. Αργά ανοίξτε την βαλβίδα πίσω για να εξασφαλιστεί σταθερό πεδίο ροής του μέσου που περνά μέσα;
9- όργανο για κανονική λειτουργία.
10Το περιβάλλον εγκατάστασης θα πρέπει να αποφεύγει τις έντονες δονήσεις, οι δονήσεις θα οδηγήσουν
σε περίπτωση ήπιας δονήσεως, μπορεί να τοποθετηθεί συσκευή στερέωσης σωλήνα στο
η ανωτέρω και κατωτέρω θέση 2D, και η μαλακή σύνδεση μπορεί να εγκατασταθεί στη σύνδεση
Το σχέδιο εγκατάστασης του μετρητή ροής δίνης είναι το εξής:

Χαρακτηριστικά
1Το κύριο σώμα του προϊόντος δεν έχει κινούμενα μέρη, υψηλή αξιοπιστία, μακροχρόνια σταθερότητα, απλή
∆ημοδότηση του αισθητήρα είναι η συχνότητα παλμού και η συχνότητά του είναι γραμμική με την πραγματική ροή του
∆ημιουργείται από ένα σύστημα που χρησιμοποιείται για τη μέτρηση του υγρού, δεν υπάρχει μετατόπιση στο μηδέν, και η απόδοση είναι πολύ σταθερή.Η ακρίβεια μέτρησης του συμβατικού υγρού είναι ± 1.0%. Η ακρίβεια του αερίου
η μέτρηση ήταν ±1,5%·
2Η απώλεια πίεσης είναι μικρή (περίπου 1/4 έως 1/2 του μετρητή ροής του ανοίγματος), η οποία ανήκει στην
μετρητή ροής εξοικονόμησης ενέργειας·
3. Ευέλικτη λειτουργία εγκατάστασης, μπορεί να είναι οριζόντια, κατακόρυφη ή κλίση σε διαφορετικές γωνίες σύμφωνα με
διαφορετικό αγωγό διεργασιών·
4Το κύκλωμα υιοθετεί μια ποικιλία από τρόπους προστασίας, αντι-επιταγή, ισχυρή προσαρμοστικότητα.
5. Ανώτατης ακρίβειας ανιχνευτής, πλειοκρυσταλλικός αισθητήρας στροβιλίας, σταθερό σήμα.
Το κέλυφος του αισθητήρα έχει ισχυρή αντοχή στη διάβρωση και καλή διακρυσταλλική αντοχή στη διάβρωση.
έχει καλή αντοχή στη διάβρωση σε αλκαλικά διαλύματα και τα περισσότερα οργανικά και ανόργανα οξέα·
6Η μπαταρία λιθίου μακράς διάρκειας: εξοπλισμένη με μπαταρία πολυλιθίου υψηλής ισχύος 3,6v, με υψηλή ενέργεια αποθήκευσης
πυκνότητα, διάρκεια ζωής άνω του ενός έτους·
7Προϊόντα υψηλής και χαμηλής θερμοκρασίας προσαρμοστικότητα, προστασία του περιβάλλοντος και άλλα πλεονεκτήματα.
8. ευρύ εύρος μέτρησης, αναλογία εύρους μέτρησης έως 1:10-25;
9Μέσα σε ένα ορισμένο εύρος αριθμού Reynolds, η συχνότητα του σήματος εξόδου δεν επηρεάζεται από την
Οι φυσικές ιδιότητες και οι μεταβολές των συστατικών του υγρού και ο συντελεστής οργάνου είναι μόνο
Εpiιpiλέον, η εpiίpiεση αυτή δεν piρέpiει να αpiοτελείται αpiό την εpiίpiεση του piροϊόντος.
μέτρηση του ρυθμού ροής όγκου της κατάστασης του υγρού

Αρχή λειτουργίας
Το μέτρο ροής δίνης είναι ένα μέτρο ροής τύπου ταχύτητας που παράγεται σύμφωνα με την αρχή δίνης του Karman, το οποίο μπορεί να χρησιμοποιηθεί για τη μέτρηση και μέτρηση συμβατικών αερίων, ατμών και υγρών.
ο αισθητήρας ροής έχει υψηλή ακρίβεια και ευρύ εύρος αναλογία, χωρίς κινούμενα μέρη σε χρήση, η οποία μπορεί να βελτιώσει
Το μέτρο ροής Vortex δεν επηρεάζεται σχεδόν καθόλου από την
Ως εκ τούτου, είναι βολικό να βαθμονομηθεί το όργανο, έτσι ώστε το μέτρο ροής δίνης χρησιμοποιείται ευρέως σε
παραγωγή και ζωή.

Η δίνη του Κάρμαν.
Υποθέστε ότι η συχνότητα εμφάνισης στροφών είναι f, η μέση ταχύτητα της ροής του μετρούμενου μέσου είναι V,και το πλάτος της ανωτέρω επιφάνειας του σώματος παραγωγής δίνης είναι dΣύμφωνα με την αρχή του δρόμου της δίνης του Κάρμαν, υπάρχει η ακόλουθη σχέση:
f=StV/d τύπος (1)
Στο τύπο:
f - συχνότητα δίνης Karman HZ που παράγεται από τη μία πλευρά του σώματος παραγωγής
Αριθμός St-Strauhal (αδιάμεσος αριθμός)
V-Μέση ταχύτητα ροής του υγρού (m/s)
d-πλάτος γεννήτριας δίνης (m)
Μπορείτε να δείτε ότι ο στιγμιαίος ρυθμός ροής μπορεί να υπολογιστεί μετρώντας τη συχνότητα διαχωρισμού της δίνης Kaman.
Το παρακάτω σχήμα δείχνει τη σχέση μεταξύ του αριθμού Strouhal (St) και του αριθμού Reynolds (Re).

Αριθμός Strouhal και αριθμός Reynolds
Στο ευθείο τμήμα του St=0,17 στον πίνακα καμπύλης, η συχνότητα απελευθέρωσης της δίνης είναι ανάλογη με τον ρυθμό ροής, ο οποίος είναι το εύρος μέτρησης του αισθητήρα ροής δίνης.Όσο η συχνότητα f ανιχνεύεται, μπορεί να ληφθεί ο ρυθμός ροής του υγρού στον σωλήνα, και ο ρυθμός ροής όγκου μπορεί να ληφθεί από τον ρυθμό ροής V.Η αναλογία του μετρούμενου αριθμού παλμών προς τον όγκο ονομάζεται σταθερή οργάνου (K), βλ. τύπο (2)
Κ=3600f/Q(1/m3) Σύνταγμα (2)
Στον τύπο: K = σταθερά οργάνου (m-3).
f=αριθμός παλμών
Q = ροή όγκου (m3)



Γενικές ερωτήσεις
1Ε: Ποιες πληροφορίες πρέπει να παρέχονται για την επιλογή του κατάλληλου μοντέλου;
Α: Το πεδίο εφαρμογής, ονομαστική πίεση, μέση και μεσαία θερμοκρασία, τροφοδοσία ρεύματος, έξοδος,
Πεδίο ροής, ακρίβεια, σύνδεση και άλλες παραμέτρους.
2Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε ένας εγκεκριμένος κατασκευαστής ISO που ειδικεύεται σε όργανα μέτρησης επιπέδου και ροής.
Η υπηρεσία OEM & ODM είναι διαθέσιμη. Καλώς ήρθατε να μας επισκεφθείτε στην Κίνα.
3Ε: Ποιο είναι το MOQ σας;
Α: Για να ξεκινήσουμε τη συνεργασία μας, η παραγγελία δείγματος είναι αποδεκτή.
4Ε: Ποια είναι η ημερομηνία παράδοσης για το Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter;
Η ημερομηνία παράδοσης είναι περίπου 3-15 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής.
5Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α: Υποστηρίζουμε T/T, PayPal, Western Union.
Για παραγγελία μαζικής παραγωγής, είναι 30% προκαταβολή και 70% υπόλοιπο πριν από την αποστολή.
6Ε: Έχετε εγγύηση για το μετρητή ροής;
Α: Ναι, έχουμε εγγύηση 12 μηνών.
