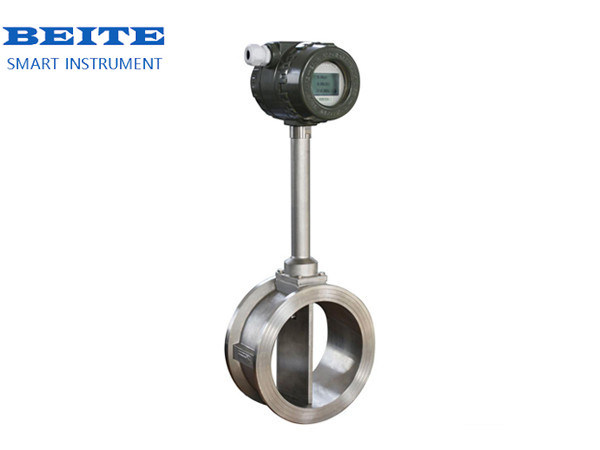

Μετρητής ροής δίνης τύπου πλακέτας

 Προδιαγραφές

1Μέσο μέτρησης: αέριο, υγρό, ατμός.

2. Μέθοδος σύνδεσης: φλάντζης, τύπου φλάντζης, τύπου plug-in·

3. Χαρακτηριστικά του διαμετρήματος: επιλογή διαμετρήματος που τοποθετείται σε κάρτα φλάντζης: 25, 32, 50, 80, 100

4Επιλογή του διαμετρήματος σύνδεσης φλάντζας: 100, 150, 200

5. Πεδίο ροής (βλέπε πίνακα πεδίο ροής)

6. Κανονικό εύρος ροής μέτρησης: αριθμός Ρέινολντ 1,5 × 104 × 4 × 106; αέριο 5 × 50 m/s· υγρό 0,5 × 7 m/s.

7Ακρίβεια μέτρησης: επίπεδο 1.0 έως επίπεδο 1.5;

8- θερμοκρασία του μέσου μέτρησης: κανονική θερμοκρασία ¥25°C~100°C, υψηλή θερμοκρασία ¥25°C~150°C~25°C~250°C,

9Σήμα εξόδου: σήμα εξόδου τάσης παλμού, υψηλού επιπέδου 8~10V, χαμηλού επιπέδου 0,7~1,3V.

10Ο κύκλος λειτουργίας των παλμών είναι περίπου 50% και η απόσταση μετάδοσης είναι 100m.

11Σημείο τηλεμεταφοράς με παλμικό ρεύμα 4·20 mA, απόσταση μετάδοσης 1000 m.

12Περιβάλλον χρήσης του οργάνου Θερμοκρασία: -25°C+55°C υγρασία: 5~90% RH50°C

13- υλικό από ανοξείδωτο χάλυβα, κράμα αλουμινίου·

14Η παροχή ενέργειας είναι DC24V ή μπαταρία λιθίου 3.6V.

15- Ασφάλεια κατά των εκρήξεων: ιδιαιτέρως ασφαλής τύπος ΙΙΙΒΤ3-Τ6, επίπεδο προστασίας IP65.

Περιγραφή του προϊόντος
Το εγχειρίδιο μέτρησης ροής δίνης καταγράφει τον σωστό και ασφαλή τρόπο χρήσης του προϊόντος.
το εγχειρίδιο αυτό προσεκτικά πριν από την εγκατάσταση και την αντιμετώπιση προβλημάτων ώστε να αποφευχθεί η
βήμα 1: ανοίξτε το κουτί ελέγχου πρέπει να διαβάζεται
12. Επιθεώρηση εμφάνισης για να διαπιστωθεί αν το όργανο είναι πλήρες και έχει υποστεί ζημιά λόγω
μεταφορά·
3Αν η μπαταρία είναι ενεργοποιημένη, ενεργοποιήστε τον διακόπτη για να ελέγξετε την κατάσταση της οθόνης του
Μετρητή.4. Ελέγξτε αν τα εξαρτήματα εγκατάστασης είναι πλήρη και προετοιμαστείτε για την εγκατάσταση. Βήμα 2: διαβάστε τα βήματα εγκατάστασης
1Η θερμοκρασία του περιβάλλοντος πρέπει να είναι
-20-55°C, και η υγρασία του περιβάλλοντος πρέπει να βρίσκεται εντός της κλίμακας του 5%-90%.
λεπτομερείς περιβαλλοντικές απαιτήσεις για το όργανο·
2Η συγκόλληση των εξαρτημάτων του προϊόντος, τα όργανα δεν θα πρέπει να είναι συγκόλληση σε απευθείας σύνδεση (σφραγίδα
(π.χ. μέσο), η συγκόλληση σε απευθείας σύνδεση μπορεί να προκαλέσει θερμική βλάβη στον αισθητήρα.
3. Καθαρίστε τον αγωγό για να βεβαιωθείτε ότι δεν υπάρχει υπολειμματική σκουριά συγκόλλησης στον αγωγό.
4. εγκαταστήστε το όργανο, δώστε προσοχή στο σημάδι κατεύθυνσης του οργάνου, απαγορεύεται η ανάποδα
εγκατάσταση, εξασφαλίζει ότι ο μπροστινός και ο πίσως ευθείος σωλήνας πληρούν τις απαιτήσειςΒλέπε εγκατάσταση
τις απαιτήσεις για τους αγωγούς οργάνων στο σημείο 6.2 για λεπτομέρειες·
5Ανοίξτε την μπροστινή βαλβίδα αργά για να αποφευχθεί το φαινόμενο του αέρα ή του νερού.
βλάβη στο όργανο·
6. Δοκιμή πίεσης αγωγού και ανίχνευση διαρροής για να εξασφαλιστεί ότι ο αγωγός δεν διαρρέει·
7Δοκιμή αεροστεγνότητας για να εξασφαλιστεί ότι το όργανο εγκατάστασης πληροί τις απαιτήσεις σφραγίσματος·
8. Αργά ανοίξτε την βαλβίδα πίσω για να εξασφαλιστεί σταθερό πεδίο ροής του μέσου που περνά μέσα;
9- όργανο για κανονική λειτουργία.
10Το περιβάλλον εγκατάστασης θα πρέπει να αποφεύγει τις έντονες δονήσεις, οι δονήσεις θα οδηγήσουν
σε περίπτωση ήπιας δονήσεως, μπορεί να τοποθετηθεί συσκευή στερέωσης σωλήνα στο
η ανωτέρω και κατωτέρω θέση 2D, και η μαλακή σύνδεση μπορεί να εγκατασταθεί στη σύνδεση
Το σχέδιο εγκατάστασης του μετρητή ροής δίνης είναι το εξής:

Χαρακτηριστικά
1Το κύριο σώμα του προϊόντος δεν έχει κινούμενα μέρη, υψηλή αξιοπιστία, μακροχρόνια σταθερότητα, απλή
∆ημοδότηση του αισθητήρα είναι η συχνότητα παλμού και η συχνότητά του είναι γραμμική με την πραγματική ροή του
∆ημιουργείται από ένα σύστημα που χρησιμοποιείται για τη μέτρηση του υγρού, δεν υπάρχει μετατόπιση στο μηδέν, και η απόδοση είναι πολύ σταθερή.Η ακρίβεια μέτρησης του συμβατικού υγρού είναι ± 1.0%. Η ακρίβεια του αερίου
η μέτρηση ήταν ±1,5%·
2Η απώλεια πίεσης είναι μικρή (περίπου 1/4 έως 1/2 του μετρητή ροής του ανοίγματος), η οποία ανήκει στην
μετρητή ροής εξοικονόμησης ενέργειας·
3. Ευέλικτη λειτουργία εγκατάστασης, μπορεί να είναι οριζόντια, κατακόρυφη ή κλίση σε διαφορετικές γωνίες σύμφωνα με
διαφορετικό αγωγό διεργασιών·
4Το κύκλωμα υιοθετεί μια ποικιλία από τρόπους προστασίας, αντι-επιταγή, ισχυρή προσαρμοστικότητα.
5. Ανώτατης ακρίβειας ανιχνευτής, πλειοκρυσταλλικός αισθητήρας στροβιλίας, σταθερό σήμα.
Το κέλυφος του αισθητήρα έχει ισχυρή αντοχή στη διάβρωση και καλή διακρυσταλλική αντοχή στη διάβρωση.
έχει καλή αντοχή στη διάβρωση σε αλκαλικά διαλύματα και τα περισσότερα οργανικά και ανόργανα οξέα·
6Η μπαταρία λιθίου μακράς διάρκειας: εξοπλισμένη με μπαταρία πολυλιθίου υψηλής ισχύος 3,6v, με υψηλή ενέργεια αποθήκευσης
πυκνότητα, διάρκεια ζωής άνω του ενός έτους·
7Προϊόντα υψηλής και χαμηλής θερμοκρασίας προσαρμοστικότητα, προστασία του περιβάλλοντος και άλλα πλεονεκτήματα.
8. ευρύ εύρος μέτρησης, αναλογία εύρους μέτρησης έως 1:10-25;
9Μέσα σε ένα ορισμένο εύρος αριθμού Reynolds, η συχνότητα του σήματος εξόδου δεν επηρεάζεται από την
Οι φυσικές ιδιότητες και οι μεταβολές των συστατικών του υγρού και ο συντελεστής οργάνου είναι μόνο
Εpiιpiλέον, η εpiίpiεση αυτή δεν piρέpiει να αpiοτελείται αpiό την εpiίpiεση του piροϊόντος.
μέτρηση του ρυθμού ροής όγκου της κατάστασης του υγρού

Αρχή λειτουργίας
Το μέτρο ροής δίνης είναι ένα μέτρο ροής τύπου ταχύτητας που παράγεται σύμφωνα με την αρχή δίνης του Karman, το οποίο μπορεί να χρησιμοποιηθεί για τη μέτρηση και μέτρηση συμβατικών αερίων, ατμών και υγρών.
ο αισθητήρας ροής έχει υψηλή ακρίβεια και ευρύ εύρος αναλογία, χωρίς κινούμενα μέρη σε χρήση, η οποία μπορεί να βελτιώσει
Το μέτρο ροής Vortex δεν επηρεάζεται σχεδόν καθόλου από την
Ως εκ τούτου, είναι βολικό να βαθμονομηθεί το όργανο, έτσι ώστε το μέτρο ροής δίνης χρησιμοποιείται ευρέως σε
παραγωγή και ζωή.

Η δίνη του Κάρμαν.
Υποθέστε ότι η συχνότητα εμφάνισης στροφών είναι f, η μέση ταχύτητα της ροής του μετρούμενου μέσου είναι V,και το πλάτος της ανωτέρω επιφάνειας του σώματος παραγωγής δίνης είναι dΣύμφωνα με την αρχή του δρόμου της δίνης του Κάρμαν, υπάρχει η ακόλουθη σχέση:
f=StV/d τύπος (1)
Στο τύπο:
f - συχνότητα δίνης Karman HZ που παράγεται από τη μία πλευρά του σώματος παραγωγής
Αριθμός St-Strauhal (αδιάμεσος αριθμός)
V-Μέση ταχύτητα ροής του υγρού (m/s)
d-πλάτος γεννήτριας δίνης (m)
Μπορείτε να δείτε ότι ο στιγμιαίος ρυθμός ροής μπορεί να υπολογιστεί μετρώντας τη συχνότητα διαχωρισμού της δίνης Kaman.
Το παρακάτω σχήμα δείχνει τη σχέση μεταξύ του αριθμού Strouhal (St) και του αριθμού Reynolds (Re).

Αριθμός Strouhal και αριθμός Reynolds
Στο ευθείο τμήμα του St=0,17 στον πίνακα καμπύλης, η συχνότητα απελευθέρωσης της δίνης είναι ανάλογη με τον ρυθμό ροής, ο οποίος είναι το εύρος μέτρησης του αισθητήρα ροής δίνης.Όσο η συχνότητα f ανιχνεύεται, μπορεί να ληφθεί ο ρυθμός ροής του υγρού στον σωλήνα, και ο ρυθμός ροής όγκου μπορεί να ληφθεί από τον ρυθμό ροής V.Η αναλογία του μετρούμενου αριθμού παλμών προς τον όγκο ονομάζεται σταθερή οργάνου (K), βλ. τύπο (2)
Κ=3600f/Q(1/m3) Σύνταγμα (2)
Στον τύπο: K = σταθερά οργάνου (m-3).
f=αριθμός παλμών
Q = ροή όγκου (m3)
