| Τόπος καταγωγής | Κίνα |
| Μάρκα | BEITE |
| Πιστοποίηση | CE ISO |
Περιγραφή

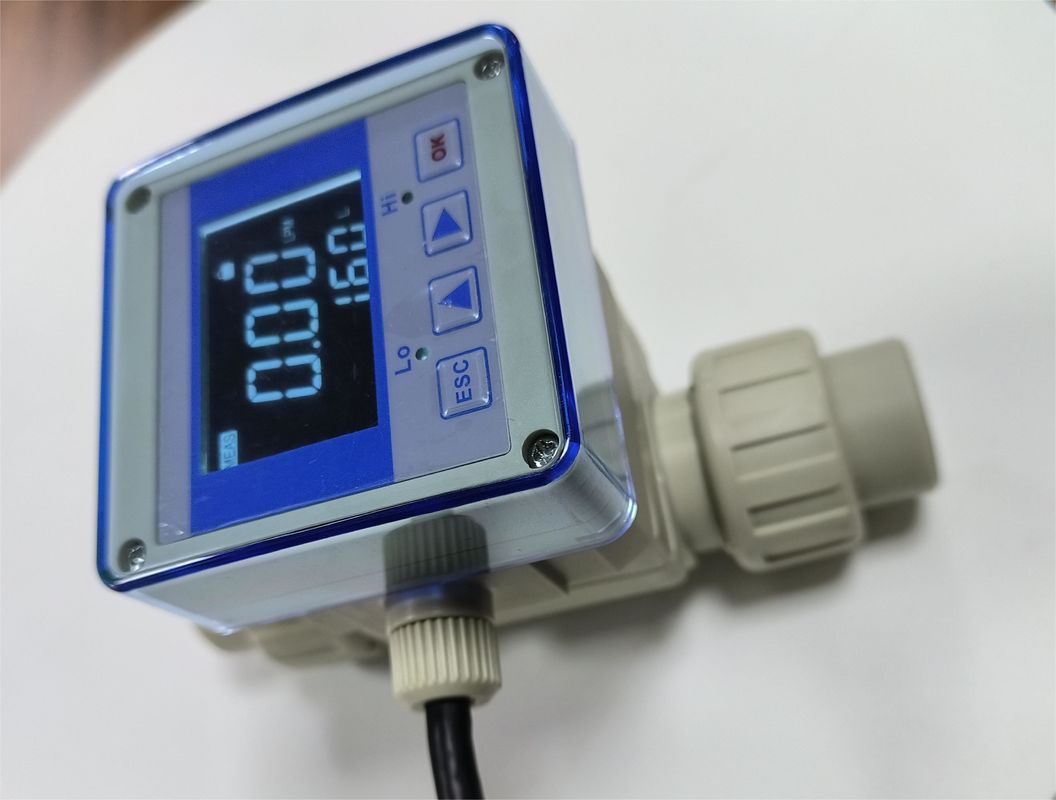

Οι πλαστικοί μετρητές ροής τροχιάς χρησιμοποιούνται κυρίως στη βιομηχανία ημιαγωγών. Έχει υψηλή ακρίβεια, μικρό μέγεθος και όλα πλαστική δομή.
| Υγρά μέτρησης | νερό ή χημικό υγρό |
| ακρίβεια μέτρησης | ±1,0% του F.S.@25°C |
| μέγιστη ροή | 10m/s μέγιστο |
| ελάχιστη ροή | 00,3 m/smin |
| πίεση εργασίας | 5 kg/cm2 |
| Πεδίο ροής | 10:01 |
| Χρόνος αντίδρασης | σε πραγματικό χρόνο |
| Υλικό | Κύριο σωλήνα: PP/Επιταχτήρας: PVDF |
| Θερμοκρασία λειτουργίας | < 80°C |
| περιβάλλον εργασίας | -20°C~+80°C;35%~85%RH |
| επίπεδο προστασίας | IP-65 |
| έξοδος ελέγχου | 4·20mA, RS485, ανώτερο και κατώτερο όριο συναγερμού |
1 Δείκτης οργάνου
2 Σύρμα
3 Αισθητήρας
4 Προωθητής
5 Σώμα σωλήνα
6 Σύνδεσμος σωλήνα
Συνολικές δομικές διαστάσεις
Μονάδα: (mm)
| Διάμετρος σωλήνα | H | Α | φD |
| DN15 | 95 | 140 | 40 |
| DN20 | 97 | 150 | 53 |
| DN25 | 102 | 160 | 60 |
| DN40 | 120 | 185 | 83 |
| DN50 | 133 | 197 | 110 |
Σωστή τοποθεσία εγκατάστασης
Σωστό Λάθος
Σωστό Λάθος
Σωστό Λάθος
Σωστό Λάθος
Πεδίο μετατροπής αισθητήρα
| Προδιαγραφές και μοντέλα | DN15 | DN20 | DN25 | DN40 | DN50 | ||||||||
| πεδίο εφαρμογής (LPM) | 010(30) | 0 ¢ 70 | 0·110 | 0240 | 0·360 | ||||||||
| Συμβουλές | 1) Πεδίο μετάδοσης: 4,0·20,0mA 2)485 πρωτόκολλο επικοινωνίας: πρωτόκολλο Modbus RTU |
||||||||||||
Διεύθυνση μητρώου Modbus Holding
| Διεύθυνση μητρώου | Αριθμητικός τύπος | εικόνα | |||||||||||
| 1999 | UINT16 | Αμέσως ροή*100 μονάδες m/h | |||||||||||
| 2000 | UINT16 | Τα κάτω 16 bits της σωρευτικής ροής * 100, μονάδα m | |||||||||||
| 2001 | UINT16 | Συσσωρευμένη ροή * 100 μονάδα 16 ψηφίων m3 | |||||||||||
Διάγραμμα καλωδίωσης
Προφυλάξεις εγκατάστασης
1) Παρακαλείστε να βεβαιωθείτε ότι ο σωλήνας μέτρησης είναι γεμάτος με επίπεδο νερού, διαφορετικά θα προκαλέσει σφάλματα μέτρησης.
2) Μπορεί να εγκατασταθεί οριζόντια ή κατακόρυφα.
3) Κατά την εγκατάσταση του αισθητήρα ροής, παρακαλείσθε να διατηρήσετε ένα κατάλληλο μήκος ευθείας σωλήνα πριν και μετά τον αισθητήρα ροής για την αποφυγή κυματιδίων ρεύματος (η απόσταση προς τα πάνω πρέπει να υπερβαίνει το 10πλάσιο του DN·η απόσταση προς τα κάτω πρέπει να υπερβαίνει το τριπλάσιο της DN)
4) Παρακαλείστε να εγκαταστήσετε ένα κατάλληλο φίλτρο μπροστά από τον αισθητήρα ροής για να αποφευχθεί η βλάβη του περιστροφίου από ξένα υλικά.
5) Μην ξεπλένετε τον αγωγό μετά την εγκατάσταση του αισθητήρα ροής, διαφορετικά μπορεί να υποστεί βλάβη ο κεραμικός άξονας.
Συσκευή και παράδοση
Γενικές ερωτήσεις
1Ε: Ποιες πληροφορίες πρέπει να παρέχονται για την επιλογή του κατάλληλου μοντέλου;
Α: Το πεδίο εφαρμογής, ονομαστική πίεση, μέση και μεσαία θερμοκρασία, τροφοδοσία ρεύματος, έξοδος,
Πεδίο ροής, ακρίβεια, σύνδεση και άλλες παραμέτρους.
2Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε ένας εγκεκριμένος κατασκευαστής ISO που ειδικεύεται σε όργανα μέτρησης επιπέδου και ροής.
Η υπηρεσία OEM & ODM είναι διαθέσιμη. Καλώς ήρθατε να μας επισκεφθείτε στην Κίνα.
3Ε: Ποιο είναι το MOQ σας;
Α: Για να ξεκινήσουμε τη συνεργασία μας, η παραγγελία δείγματος είναι αποδεκτή.
4Ε: Ποια είναι η ημερομηνία παράδοσης για το Intelligent Mini Micro Turbine Fuel Oil Diesel Flow Meter;
Η ημερομηνία παράδοσης είναι περίπου 3-15 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής.
5Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α: Υποστηρίζουμε T/T, PayPal, Western Union.
Για παραγγελία μαζικής παραγωγής, είναι 30% προκαταβολή και 70% υπόλοιπο πριν από την αποστολή.
6Ε: Έχετε εγγύηση για το μετρητή ροής;
Α: Ναι, έχουμε εγγύηση 12 μηνών.
